HP storageworks MSL2024 tape library

III. Overview HP storageworks MSL Libraries


HP StoreEver MSL Tape Libraries đáp ứng các nhu cầu lưu trữ trong giải pháp sao lưu dành cho các doanh nghiệp cần hệ thống backup tự động, phục hồi thảm họa hay khả năng lưu trữ lâu dài với chi phí thấp.

MSL Libraries cung cấp nhiều sự lựa chọn với đa dạng về khả năng lưu trữ với công nghệ đầu đọc Tape Drives hỗ trợ chuẩn LTO-6, LTO-5, LTO-4 và LTO-3.

MSL Libraries cho phép quản lý từ xa một cách dễ dàng thông qua giao diện web.

Tính năng HP StoreEver MSL2024 Tape Library
  • Hổ trợ cùng lúc 2 đầu đọc Tape Drive (LTO4, LTO5, LTO6)
  • Chứa cùng lúc nhiều băng từ
  • ổ trợ nâng cấp thêm nhiều đầu đọc và băng từ thông qua các module mở rộng.
  • Bảo mật dữ liệu với tính năng mã hóa: chíp mã hóa dữ liệu AES 256-bit phần cứng tích hợp sẳn giúp loại bỏ yêu cầu mua và cài đặt phần mềm mã hóa đồng thời giúp tăng tốc quá trình đọc ghi dữ liệu trên thiết bị.
  • Tích hợp sẳn barcode reader giúp quản lý băng từ hiệu quả
  • Hổ trợ chuẩn giao tiếp 6 Gb/s Serial Attached SCSI (SAS) hoặc 8 Gb Fibre Channel
  • Hổ trợ Linear Tape File System (LTFS) cho phép ghi, xóa, truy xuất trực tiếp nội dung lưu trên băng từ tương tự như hệ thống tệp tin của HDD (với các loại đầu đọc LTO5, LTO6)
  • Hổ trợ mô hình LAN-Free backup trong các hệ thống SAN

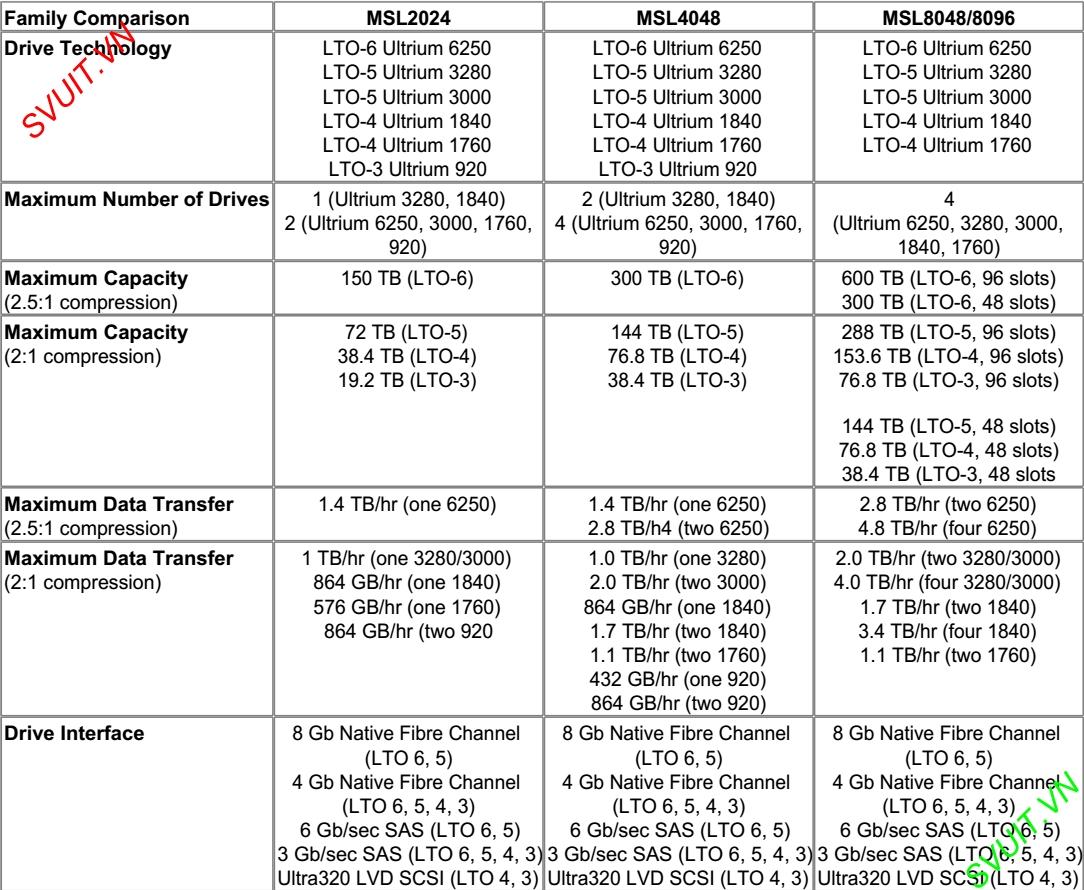

Bảng so sánh các sản phẩm HP StoreEver MSL Tape Libraries

HP storageworks MSL2024 tape library 1


Mặt trước của Tape Library MSL2024 bao gồm
  • 1 - Power button: Dùng để bặt tắt thiết bị Tape Library MSL 2024.
  • 2 - MailSlot: HP MSL 2024 có 1 MailSlot nằm ở phía dưới cùng bên tay trái.
  • 3 - Leds: Gồm 4 đèn led để hiển thị trạng thái HP MSL 2024.
  • 4 - LCD Screen: Trên HP MSL 2024 có một màn hình LCD nhỏ dùng để hiển thị các thông tin và thông số cấu hình.
  • 5 – Control keys: Gồm các phím điều khiển hệ thống HP MSL 2024. Gồm 4 phím: Cancel, Enter, Previous, Next.
  • 6 –Air vents: ở 2 bên HP MSL 2024 có các lỗ thông hơi để tản nhiệt.
  • 7- Magazines: HP MSL 2024 có 2 Magazines nằm ở 2 bên của MSL 2024

HP storageworks MSL2024 tape library 2


HP storageworks MSL2024 tape library 3


Các Magazines dùng để chứa các băng từ cho HP MSL 2024 để sẵn sàng backup dữ liệu. HP MSL 2024 có 2 Magazines ở 2 bên và có thể chứa lên đến 24 băng từ.

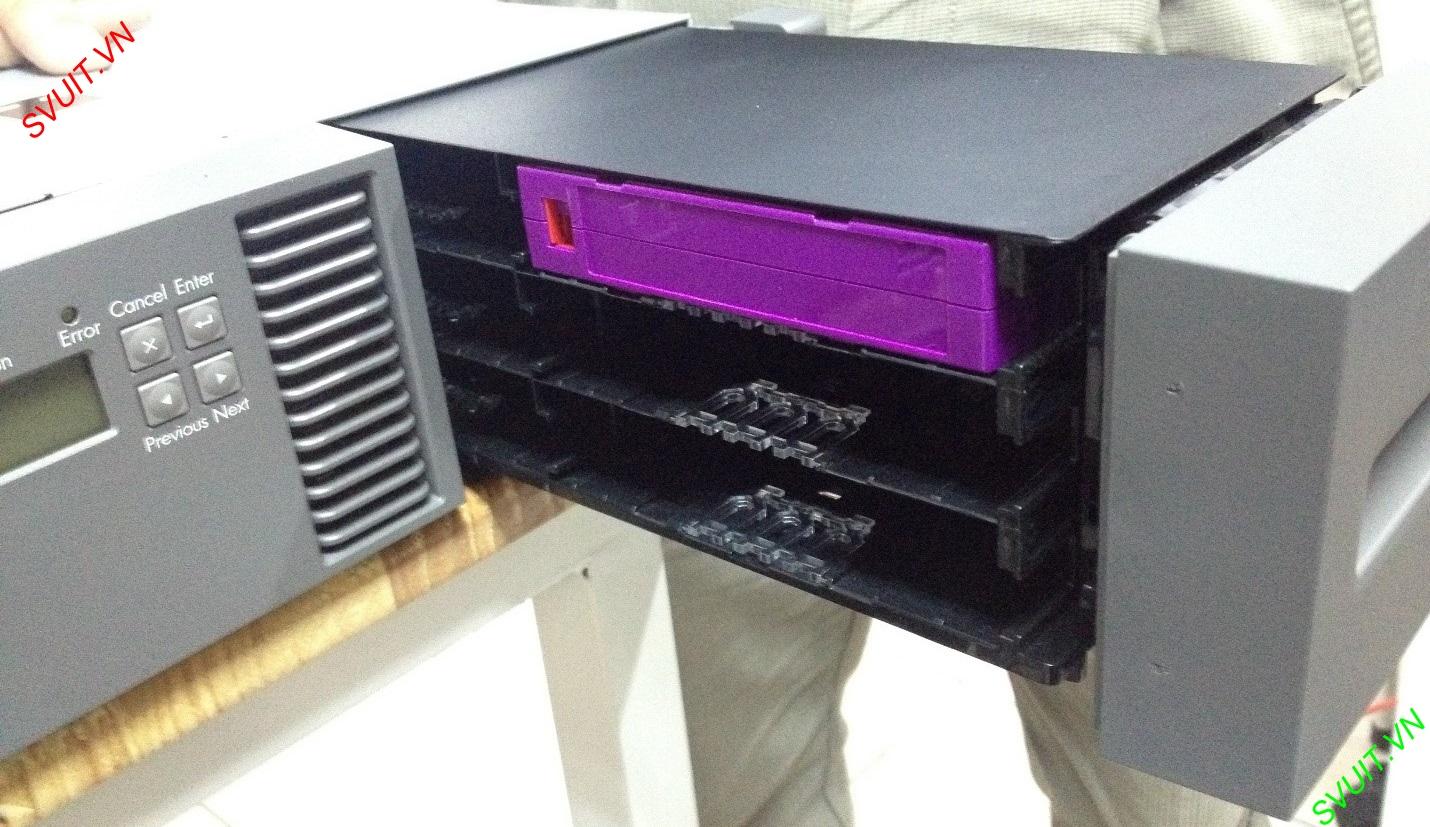

Như hình dưới đây là một Magazine phía bên phải và mình đã nhét vào 1 băng từ LTO-6.

HP storageworks MSL2024 tape library 4



2 khay Magazines dùng để chứa các băng từ trên Tape Library MSL2024 có thể chứa được 24 băng từ. Robotic trong Tape Library MSL 2024 sẽ thực hiện gắp các băng từ trên 2 Magazine và cho vào các Tape Drives để thực hiện backup & Restore dữ liệu.


HP storageworks MSL2024 tape library 5


Đây là các băng từ của HP sử dụng công nghệ băng từ LTO-6 Ultrium với dung lượng khi nén lên đến 6,25TB.

MSL2024 6

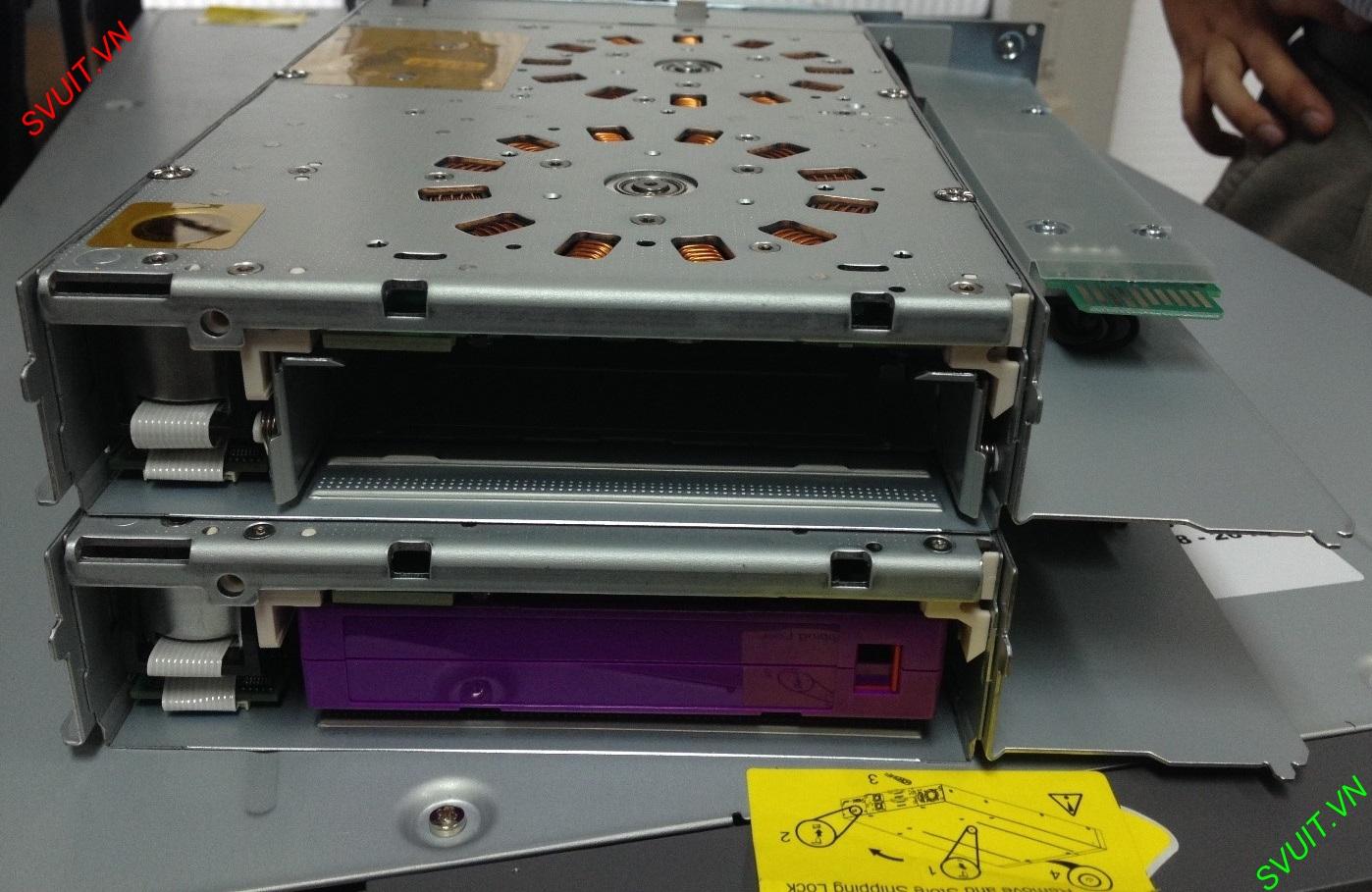

Mặt sau của Tape Library MSL2024 bao gồm 2 slot để chứa các Tap Driver (slot dưới đã mở và 1 slot ở trên). Khi chúng ta gắn Tap Driver vào Tape Library thì Tape Driver đầu tiên chính là slot dưới cùng của Tape Library MSL2024

Bên tay phải MSL 2024 có 1 cổng mạng RJ 45 dùng để quản lý hệ thống MSL 2024 từ xa qua mạng thông qua trình duyệt web.

HP MSL2024 7

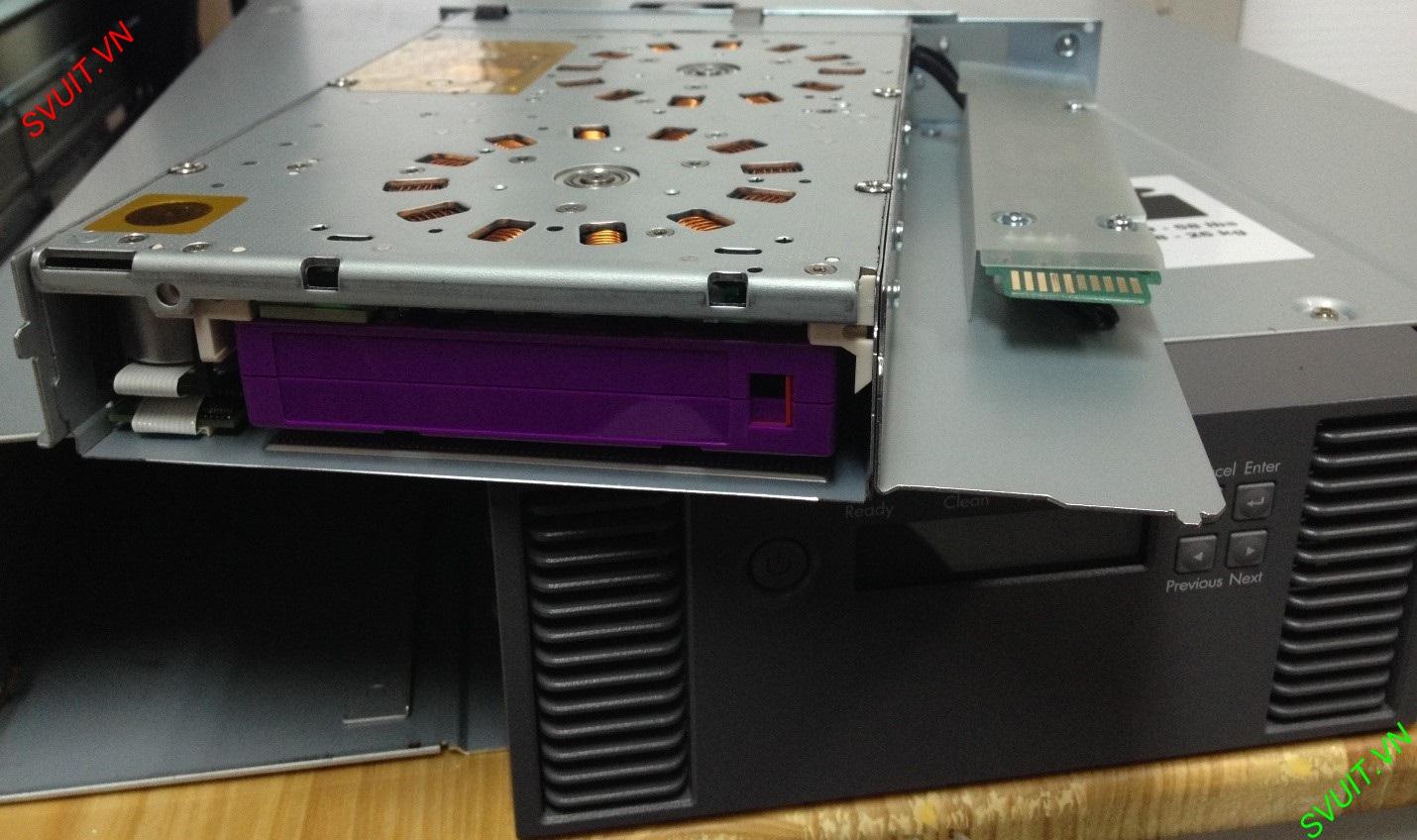

Tape Library MSL 2024 bao gồm 2 Tape Drive. Khi thực hiện ghi dữ liệu các băng từ sẽ được Robotics trên MSL 2024 gắp băng từ bỏ vào 2 Tape Drive này.

Tape Drives sẽ thực hiện ghi dữ liệu xuống băng từ trên nó thông qua đường kết nối Fiber channel.

HP StoreEver MSL2024 8

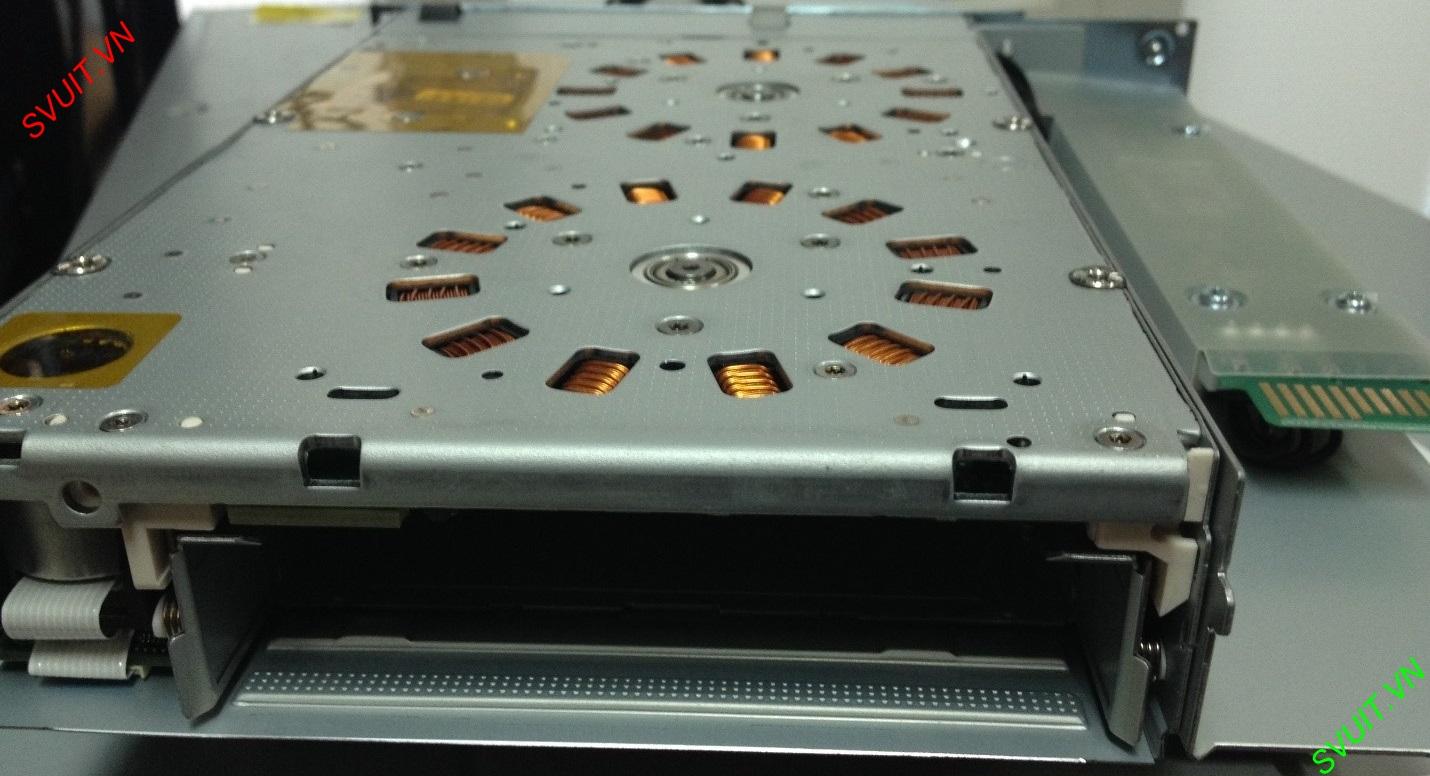

Đầu đọc Tape Drive dùng để đọc và ghi dữ liệu xuống các băng từ.

HP StoreEver MSL2024 9



Mỗi Tap Driver chịu trách nhiệm đọc và ghi các băng từ. Trên mỗi Tape Drive đều có hệ thống quạt riêng và các cổng FC dùng để giao tiếp.

HP StoreEver MSL2024 Tape Library 10


Một Tape Drive này đang chứa băng từ để đọc và ghi dữ liệu


HP StoreEver MSL2024 Tape Library 11
