CCNA [Lab I - 02] Tìm Hiểu Tập Lệnh Và Cấu Hình Các Thông Tin Cơ Bản Trên Router Và Switch

H

HuyTra

Intern

Tập Lệnh Và Cấu Hình Các Thông Tin Cơ Bản Trên Router Và Switch​

I. ROUTER​

1. Cài đặt những thông số cơ bản của Router​

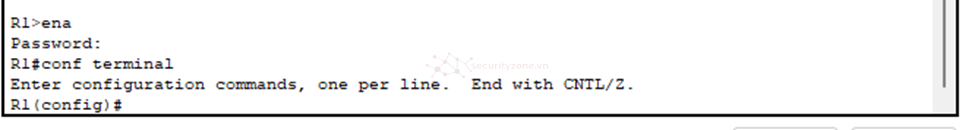

  • Enable: để truy cập vào router
  • Configure terminal: Bật chế độ cấu hình cho router
  • Host “name”: đặt tên cho router
  • Enable secret “password”: đặt mật khẩu cho router
  • No ip domain-lookup: không cho router dịch các địa chỉ không quen thuộc thành địa chỉ IP
A white background with black text AI-generated content may be incorrect.

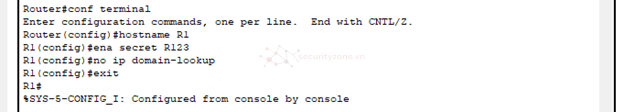

  • Sử dụng lệnh để đổi tên router cũng như mật khẩu
  • Tiến hành thử nghiệm mật khẩu

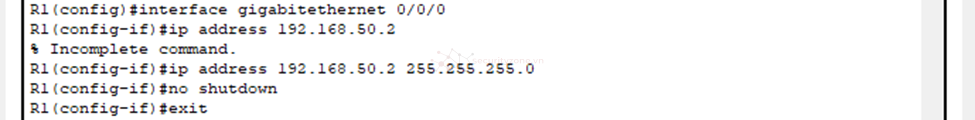

  • Cấu hình cổng Gigabit Ethernet trên router
  • Interface gigabitethernet “port”: truy cập vào port để cấu hình
  • ip address “ip mask”: đổi ip cho port
  • no shutdown: lưu lại thông tin đã đổi

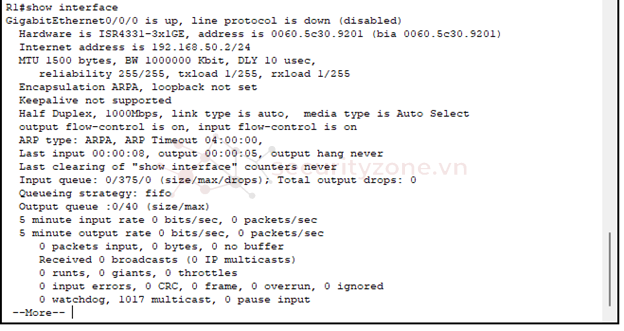

  • Có thể sử dung lệnh “show interface” :để xem các thông tin
A screenshot of a computer program AI-generated content may be incorrect.

2. Cấu hình định tuyến tĩnh​

  • ip route prefix mask { net-address destination | subnet mask destination | gateway}
  • Thử nghiệm
  • Ta có 2 router có các địa chỉ ip như sau
    • R1 (g0/0/1): 172.17.7.3/24
    • R0 (g0/0/0): 172.17.7.2/24
    • R0 (g0/0/1): 192.16.16.3/23

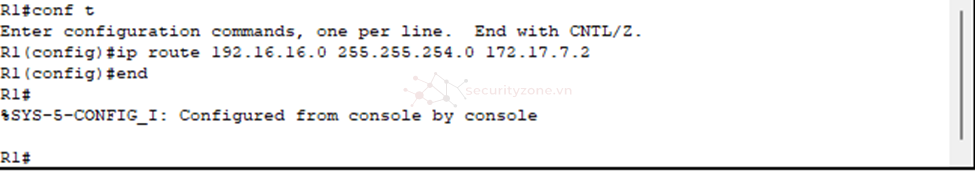

  • Sử dụng ip route 192.16.16.0 255.255.254.0 172.17.7.2

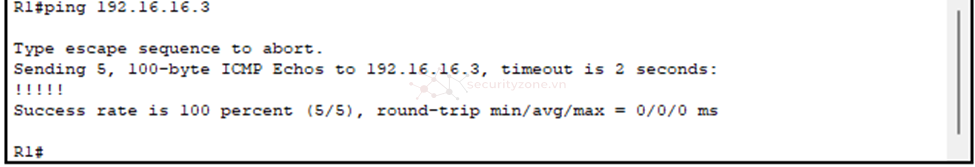

  • Sử dụng ping để kiểm tra

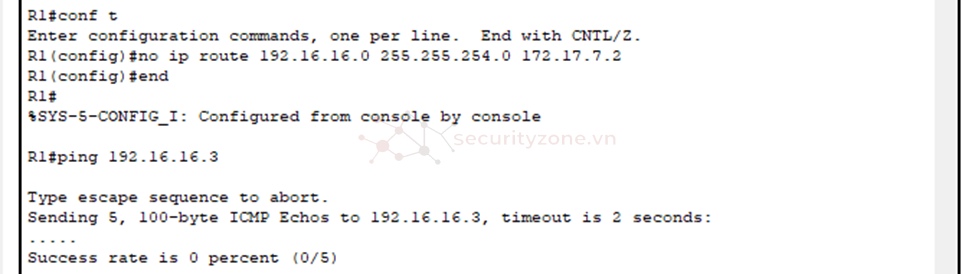

  • Ta có thể sử dụng “no ip route” để bỏ cấu hinh định tuyến

3. Cấu hình định tuyến động​

  • Router ospf 1: câu lệnh dùng để cấu hình định tuyến dộng theo giao thức ospf, 1 là số ID tiến trình chỉ có giá trị trên router
  • Ta có 2 router có các địa chỉ ip như sau
    • R1 (g0/0/0): 172.17.7.3/24
    • R1 (g0/0/1): 192.16.17.3/24
    • R0 (g0/0/0): 172.17.7.2/24
    • R0 (g0/0/1): 192.16.16.3/23

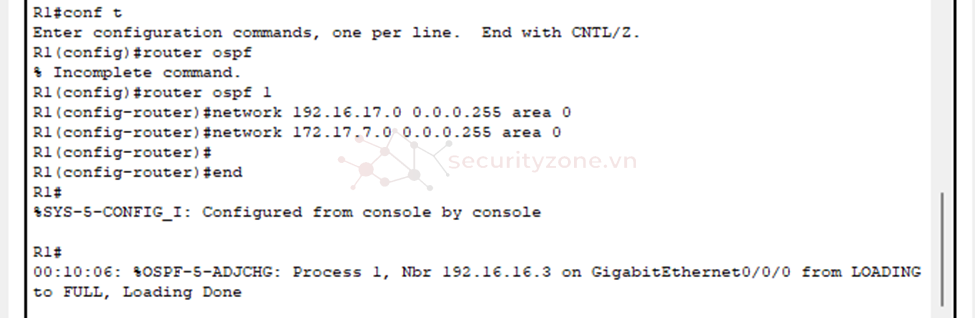

  • Cấu hình trên R1

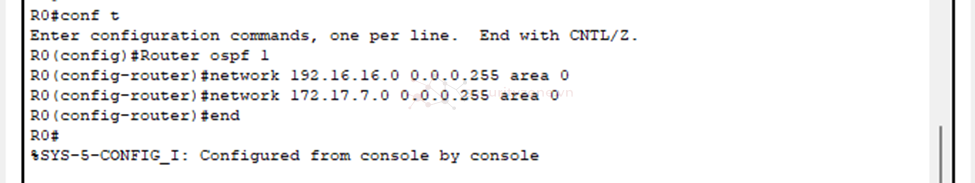

  • Cấu hình trên R0

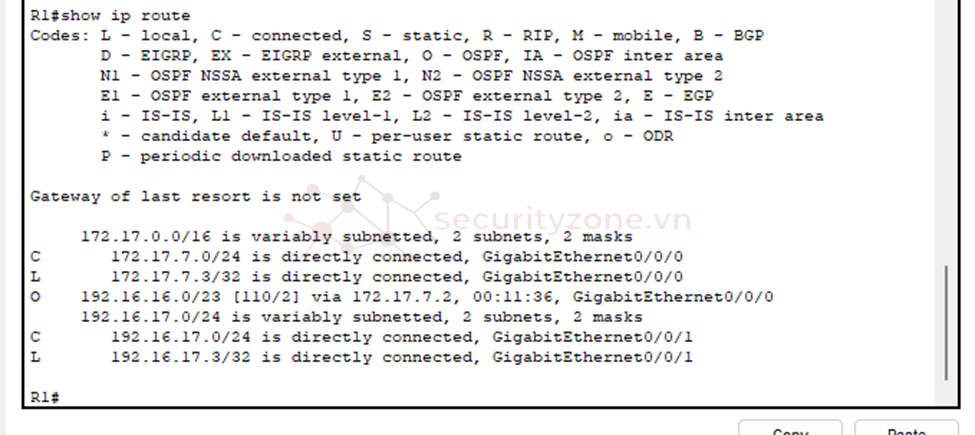

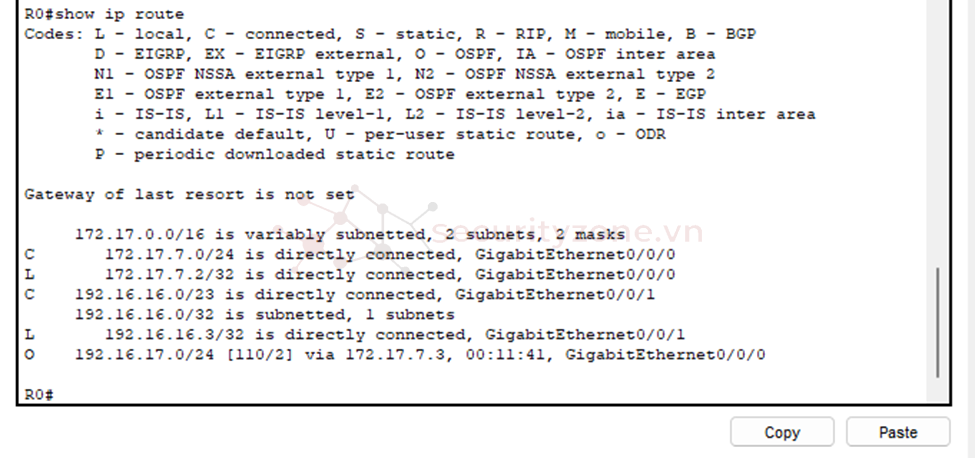

  • Ta có thể sử dụng lên ping để kiểm tra hoặc bằng lệnh ”show ip route”
  • Định tuyến ospf sẽ được gắp filter là O
Lưu ý: khi định tuyến cần thực hiện ở cả 2 thiết bị và nhiều hơn nếu có để các thiết bị khác net có thể giao tiêp với nhau

II. Các hợp lênh cơ bản trên Switch​

1. Một số lệnh show cơ bản​

  • Show running-config
  • Show startup-config
  • Show interface
  • Show vlan brief
  • Show ip interface brief
  • Show mac address-table

2. Cấu hình Default Gateway​

  • Ip default-gateway “Ip address”

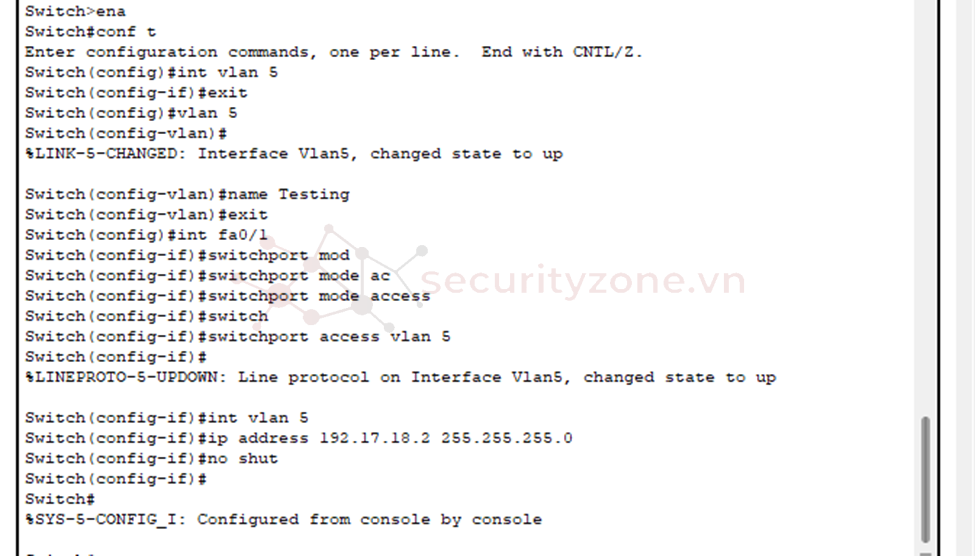

  • Cấu hình vlan cho switch và gán địa chỉ ip cho port
  • “vlan 5” : tạo vlan
  • “Switchport mode access”: chuyển port này thành port access chỉ cho phép một vlan
  • “Switchport mode trunk” : chuyển thành port trunk
  • “switchport trunk allowed vlan ” cho phép nhiều vlan giúp dễ quản lý hơn


Bài viết liên quan
[A-III-4] [Lý thuyết + lab] Tìm hiểu và cấu hình giao thức định tuyến động OSPF bởi Đăng Duy,
[A-III-3] [Lý thuyết + lab] Tìm hiểu và cấu hình giao thức dự phòng gateway (VRRP) bởi Đăng Duy,
[A-III-2] [Lý thuyết + lab] Tìm hiểu và cấu hình định tuyến tĩnh, VLAN routing (static route) bởi Đăng Duy,
[A-III-1] [Lý thuyết + lab] Tìm hiểu và cấu hình IPv4 address, hoạt động của router bởi Đăng Duy,
[A-II-3] [Lab] Cấu hình giao thức dự phòng kết nối (LACP) bởi Đăng Duy,
[A-II-2] [Lab]: Tìm hiểu giao thức ngăn chặn layer 2 loop (STP, RSTP, MSTP) bởi Đăng Duy,
Bài viết mới
[A-III-4] [Lý thuyết + lab] Tìm hiểu và cấu hình giao thức định tuyến động OSPF bởi Đăng Duy,
[A-III-3] [Lý thuyết + lab] Tìm hiểu và cấu hình giao thức dự phòng gateway (VRRP) bởi Đăng Duy,
[A-III-2] [Lý thuyết + lab] Tìm hiểu và cấu hình định tuyến tĩnh, VLAN routing (static route) bởi Đăng Duy,
[A-III-1] [Lý thuyết + lab] Tìm hiểu và cấu hình IPv4 address, hoạt động của router bởi Đăng Duy,
[A-II-3] [Lab] Cấu hình giao thức dự phòng kết nối (LACP) bởi Đăng Duy,
[A-II-2] [Lab]: Tìm hiểu giao thức ngăn chặn layer 2 loop (STP, RSTP, MSTP) bởi Đăng Duy,
Cho mình hỏi tất cả các loại Switch đều có thể cấu hình IP hay sao ạ? Với nếu Switch đã cấu hình được các thông tin như IP, gateway thì có cần thiết phải sử dụng đến Router không ạ?

HanaLink nói:
Cho mình hỏi tất cả các loại Switch đều có thể cấu hình IP hay sao ạ? Với nếu Switch đã cấu hình được các thông tin như IP, gateway thì có cần thiết phải sử dụng đến Router không ạ?
Nhấn để mở rộng...
Em cảm ơn chị đã quan tâm đén bài viết của em
Câu trả lời của em là không phải tất cả các switch đều cấu hình được ip. Với việc cấu hình ip, và gateway sẽ giúp ta dễ quản lý hơn cũng như là giúp các máy ở mạng nội bộ có thể giao tiếp được với nhau. Còn khi ta cần sử dụng internet hay giao tiếp với các máy bên ngoài không gian mạng hay định tuyến thì ta cũng cần sử dụng đến router.

HuyTra nói:
Em cảm ơn chị đã quan tâm đén bài viết của em
Câu trả lời của em là không phải tất cả các switch đều cấu hình được ip. Với việc cấu hình ip, và gateway sẽ giúp ta dễ quản lý hơn cũng như là giúp các máy ở mạng nội bộ có thể giao tiếp được với nhau. Còn khi ta cần sử dụng internet hay giao tiếp với các máy bên ngoài không gian mạng hay định tuyến thì ta cũng cần sử dụng đến router.
Nhấn để mở rộng...
"Còn khi ta cần sử dụng internet hay giao tiếp với các máy bên ngoài không gian mạng hay định tuyến thì ta cũng cần sử dụng đến router." Ý là nghĩa là nếu dùng trong mạng LAN thì không cần dùng đến Router hả bạn?

HanaLink nói:
"Còn khi ta cần sử dụng internet hay giao tiếp với các máy bên ngoài không gian mạng hay định tuyến thì ta cũng cần sử dụng đến router." Ý là nghĩa là nếu dùng trong mạng LAN thì không cần dùng đến Router hả bạn?
Nhấn để mở rộng...
dạ ý em là khi ta sử dụng router thì có thể kết nối với internet còn với mạng LAN thì router có thể kết nối nhiều mạng LAN với nhau ạ
