Nội dụng: Cấu hình LACP với Switch và Firewall để tăng băng thông và dự phòng.
Mục lục
I. Mô hình
II. Cấu hình LACP trên Switch
III. Cấu hình LACP trên Firewall

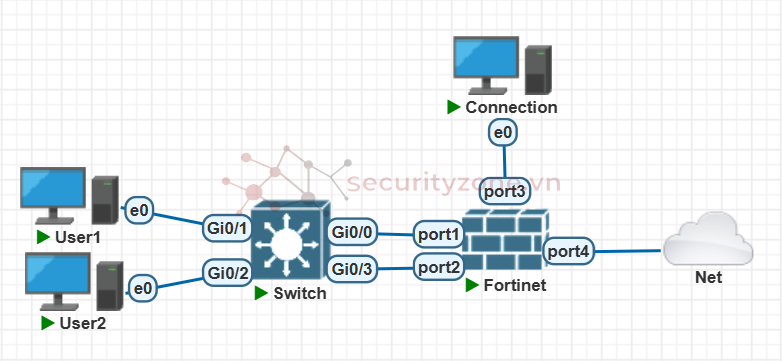

I.Mô Hình
- Mô hình bao gồm:
- Cách cấu hình LACP trên Switch mình đã trình bày ở đây: Tìm Hiểu Và Cấu Hình Giao Thức Dự Phòng Kết Nối (LACP)
III. Cấu hình LACP trên Firewall

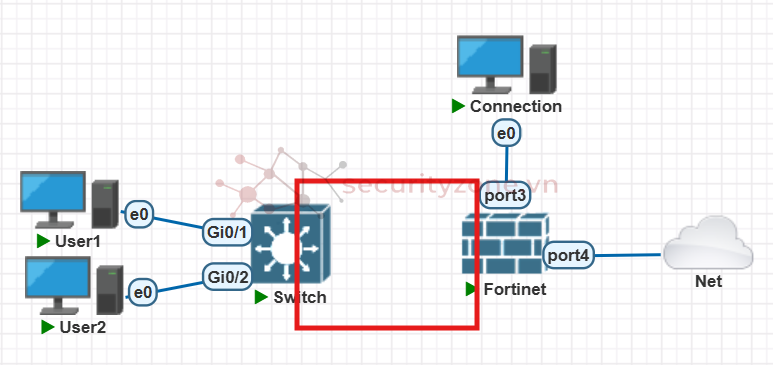

- Lưu ý để trống các port cần cấu hình LACP

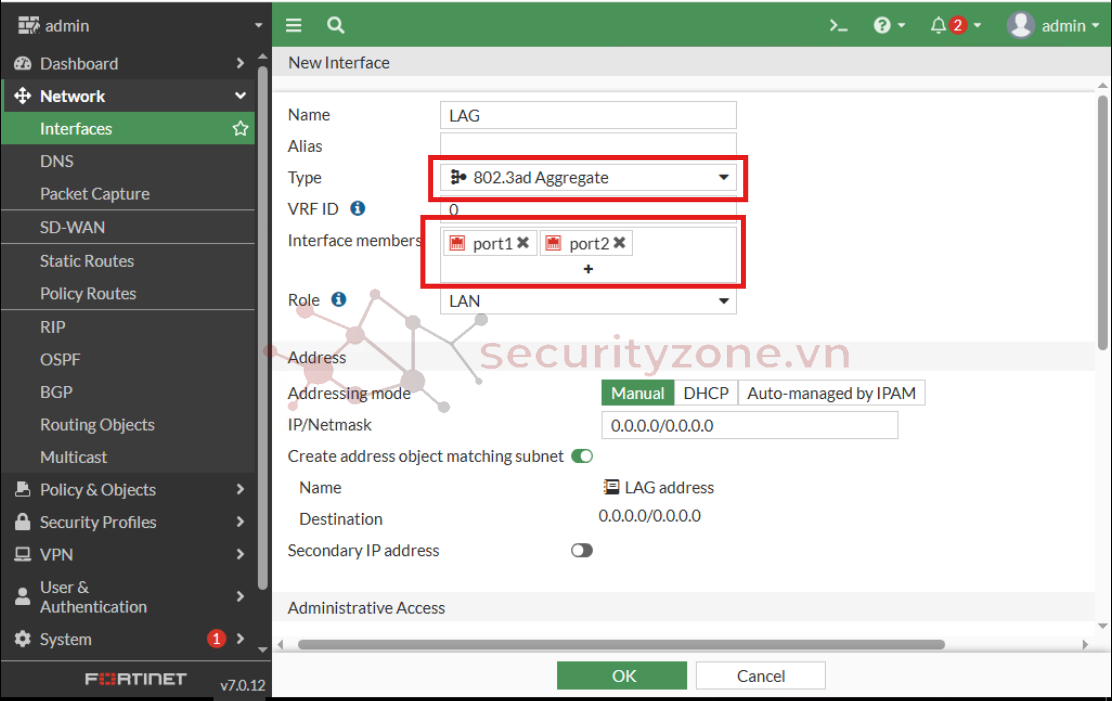

- Sau khi truy cập giao diện từ Connection, tiến hành tạo interface LAG bao gồm 2 port là Port1 và Port2

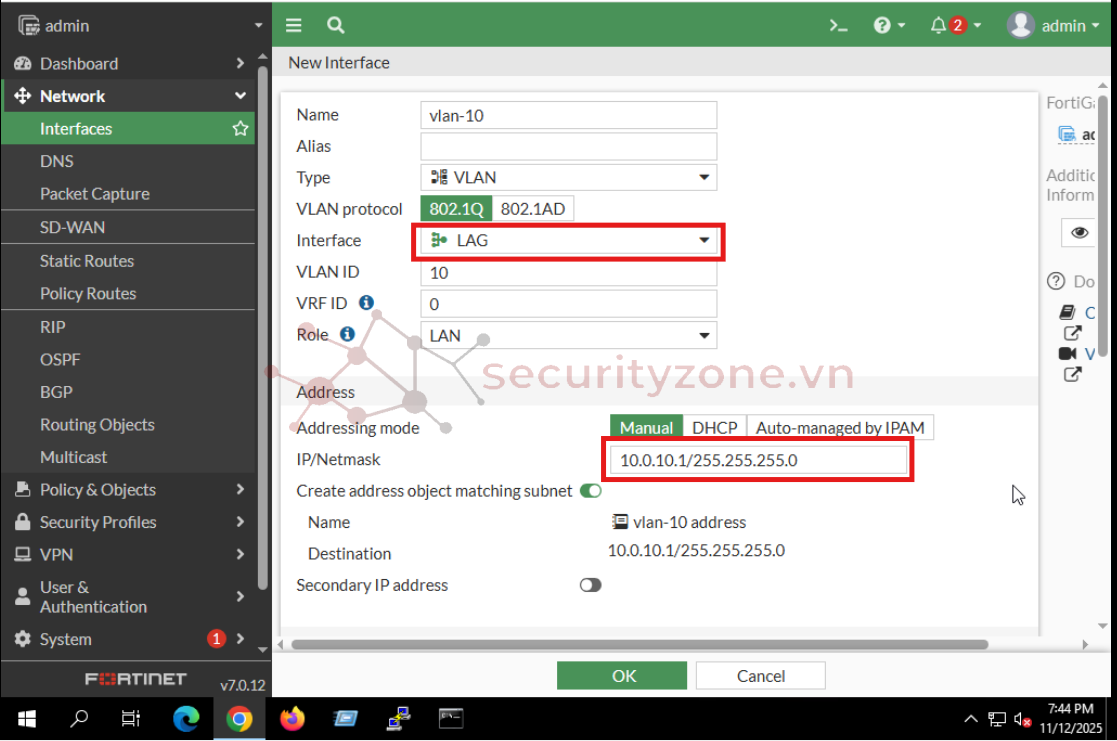

- Tạo VLAN (10, 20) và thiết lập IP để kết nối với Switch
- Lưu ý: Bật các dịch vụ cần thiết

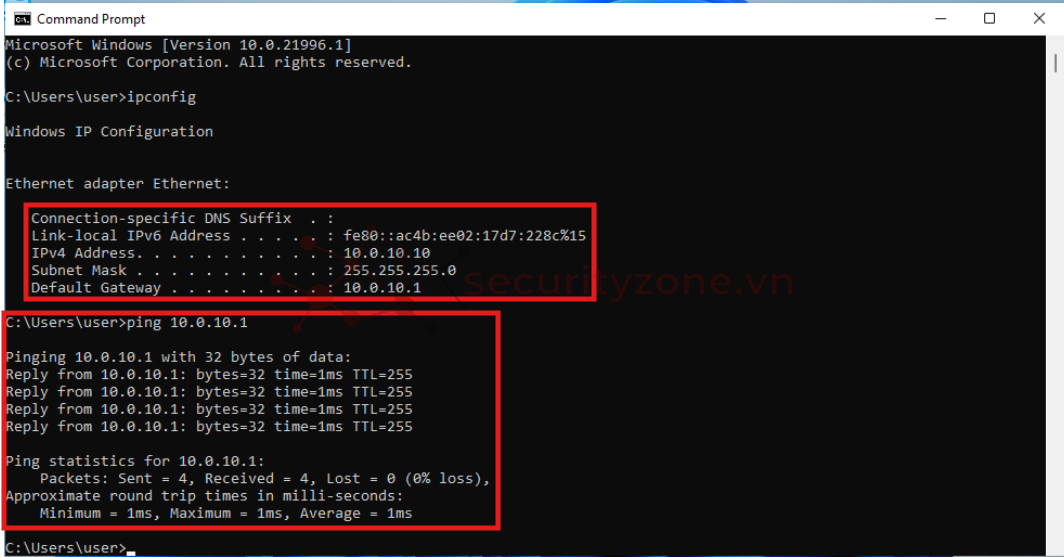

- Kiểm tra kết nối từ PC1 đến Firewall thành công

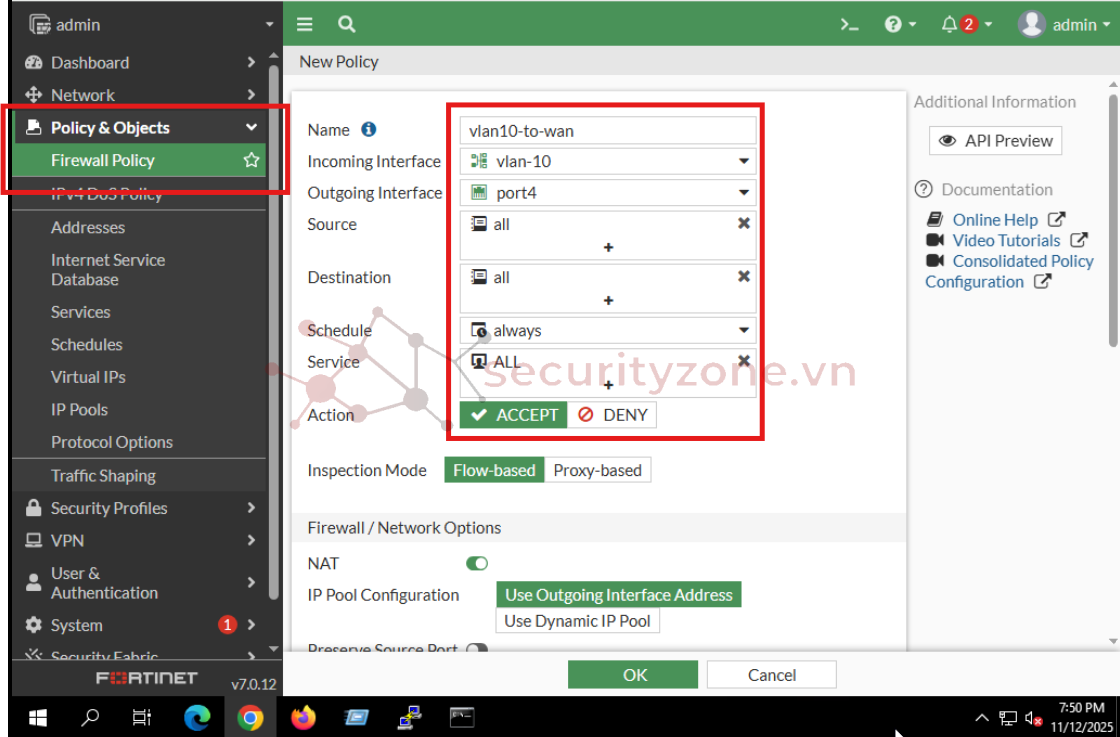

- Cấu hình rule để VLAN có thể truy cập Internet

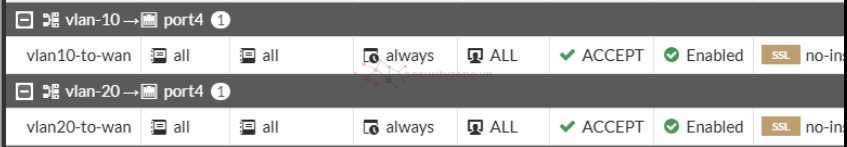

- Rule cho từng VLAN

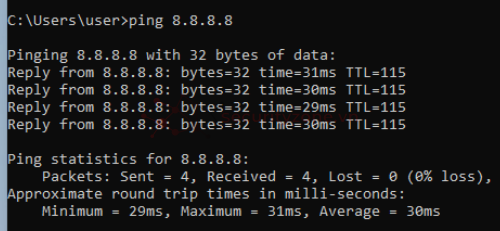

- Kết quả: PC1 kết nói Internet Thành công
Mục lục
I. Mô hình
II. Cấu hình LACP trên Switch
III. Cấu hình LACP trên Firewall
I.Mô Hình
- Mô hình bao gồm:
- User1: VLAN 10
- User2: VLAN 20
- Switch: LAG(G0/0, G0/3)
- Firewall: LAG(Port1, Port2)
- Cách cấu hình LACP trên Switch mình đã trình bày ở đây: Tìm Hiểu Và Cấu Hình Giao Thức Dự Phòng Kết Nối (LACP)
III. Cấu hình LACP trên Firewall
- Lưu ý để trống các port cần cấu hình LACP
- Sau khi truy cập giao diện từ Connection, tiến hành tạo interface LAG bao gồm 2 port là Port1 và Port2
- Tạo VLAN (10, 20) và thiết lập IP để kết nối với Switch

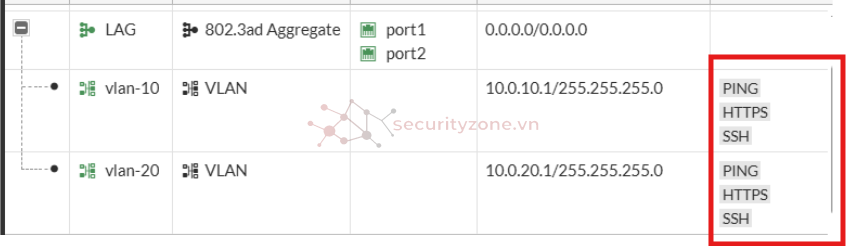

- Lưu ý: Bật các dịch vụ cần thiết
- Kiểm tra kết nối từ PC1 đến Firewall thành công
- Cấu hình rule để VLAN có thể truy cập Internet
- Rule cho từng VLAN
- Kết quả: PC1 kết nói Internet Thành công
