[LAB 2] Cấu hình mô phỏng SPAN Port trên OPNsense để giám sát mạng nội bộ

Mục lục
I. Giới thiệu
II. Nội dung​

III. Kết luận​

I. Giới thiệu
Trong môi trường mạng doanh nghiệp, việc giám sát lưu lượng nội bộ là cần thiết để phát hiện các hành vi bất thường và hỗ trợ hệ thống IDS/IPS. Tuy nhiên, trong môi trường ảo hóa (như VMware Workstation), ta có thể mô phỏng chức năng SPAN Port bằng cách kết nối các máy vào cùng một mạng ảo (VMnet). Bài viết này trình bày cách sử dụng OPNsense để mô phỏng SPAN Port, bắt gói ICMP và giám sát lưu lượng qua giao diện mạng nội bộ.​

II. Nội dung
1. Mô hình mạng mô phỏng SPAN Port
OPNsense có 2 card mạng:​

Mạng VMnet5 hoạt động như một mạng switch layer 2, do đó toàn bộ lưu lượng giữa các máy trong mạng này đều đi qua interface em1 của OPNsense — tương đương với việc thiết lập SPAN Port trong môi trường vật lý.​

2. Thiết lập kiểm tra kết nối mạng

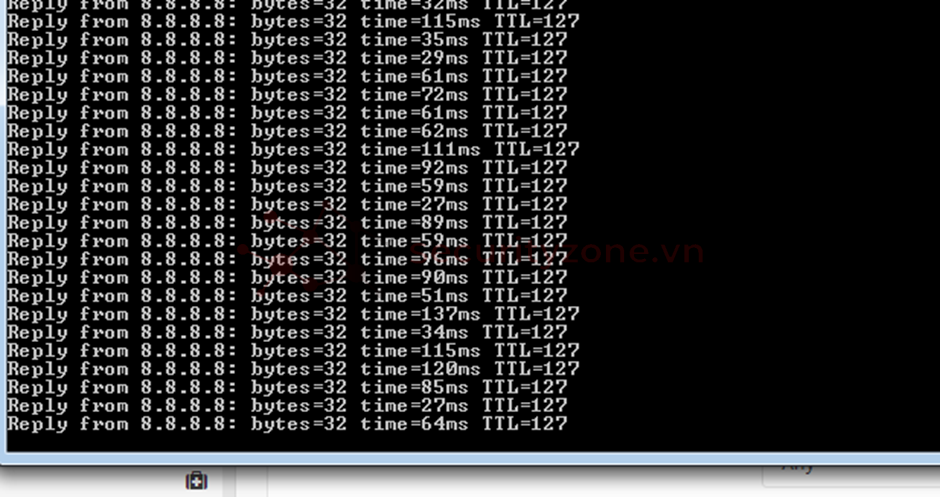

Tại một máy Windows 7 trong VMnet5, ta thực hiện lệnh sau để gửi các gói ICMP ra Internet : ping 8.8.8.8 -t

3. Giám sát lưu lượng trên OPNsense

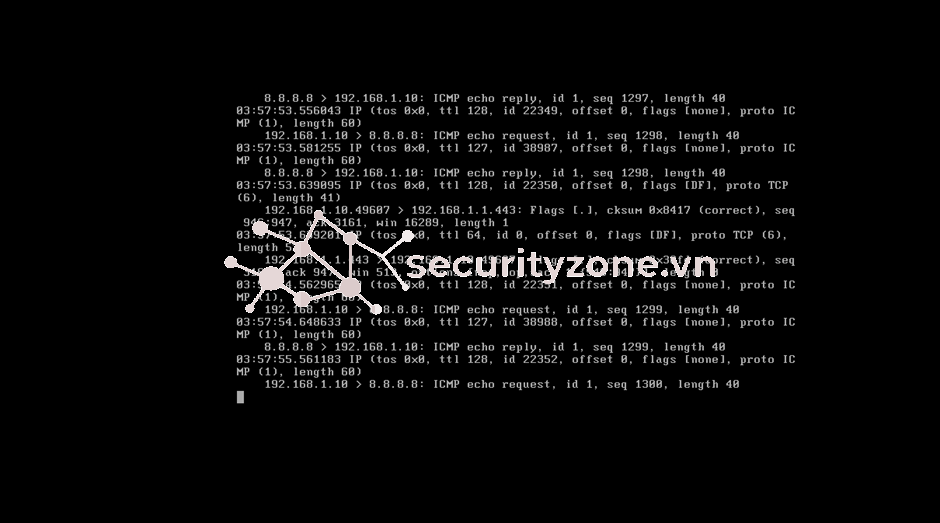

Vào shell trên opnsense gõ lệnh : tcpdump -i em1 -n hoặc tcpdump -i em1 -n icmp

Dữ liệu là log bắt gói ICMP echo request/reply (ping) giữa các địa chỉ IP trong mạng nội bộ với IP 8.8.8.8 (Google DNS).​

Ý nghĩa thực tế​

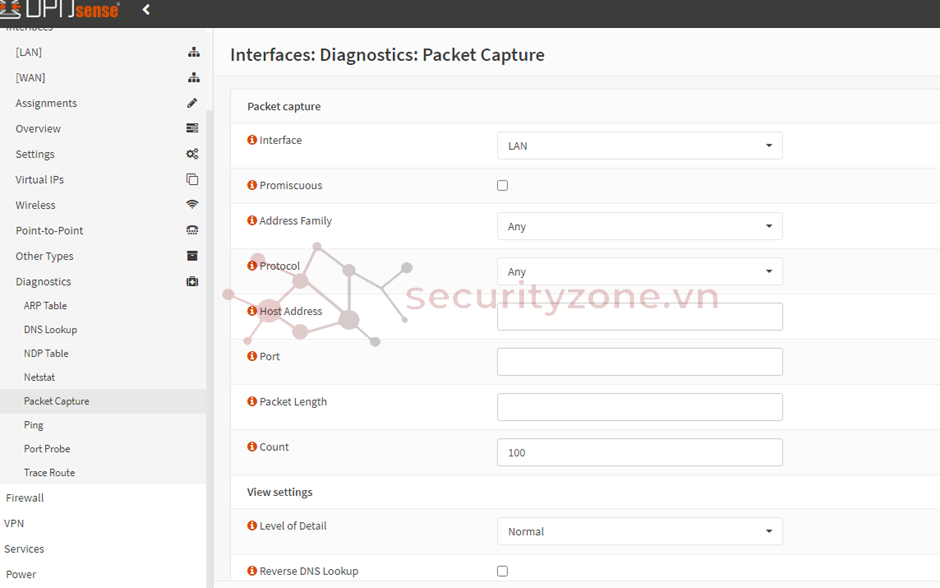

Chúng ta cũng có thể xem ở trên webgui của OPNsense : Interfaces > Diagnostics > Packet Capture

Sao đó gõ vào interface cần quan sát ở đây là LAN -> start :

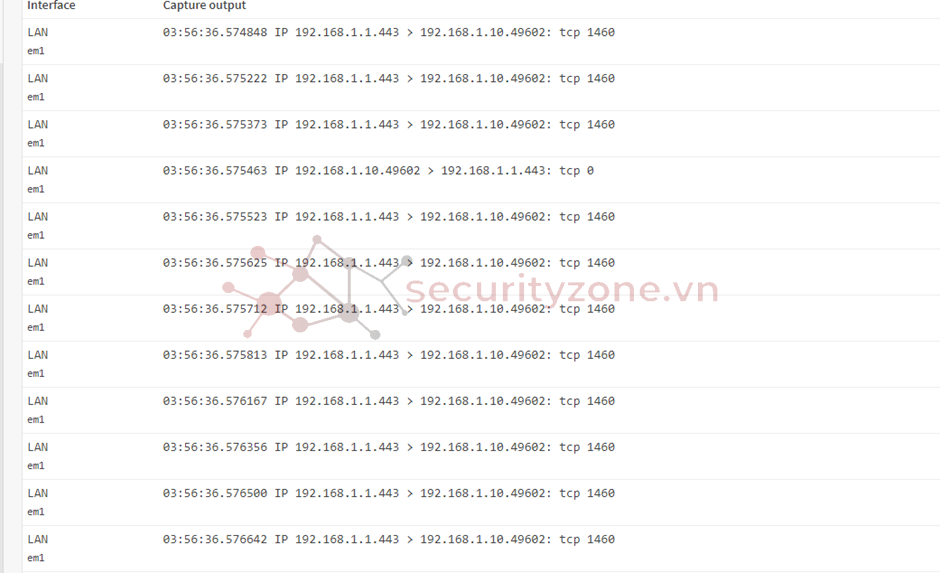

Dữ liệu tcpdump bạn gửi thể hiện có nhiều gói TCP đi qua interface em1 với các IP nội bộ (192.168.1.1 và 192.168.1.10), cổng 443 (HTTPS).
Điều này chứng tỏ interface em1 đang nhận được lưu lượng mạng nội bộ bình thường, có nghĩa:​

III. Kết luận
Việc mô phỏng SPAN Port bằng mạng ảo VMnet5 trên OPNsense giúp người quản trị có thể triển khai giải pháp giám sát lưu lượng mạng nội bộ hiệu quả. Với công cụ như tcpdump, ta có thể xác minh và ghi nhận các kết nối ra/vào mạng. Đây là bước đầu tiên cần thiết để triển khai hệ thống IDS/IPS mạnh mẽ và hiệu quả trong môi trường thực tế.​
