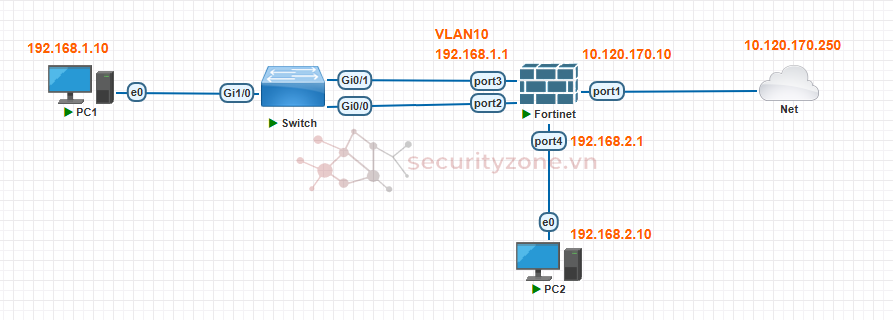

1. Mô Hình

2. Cấu Hình

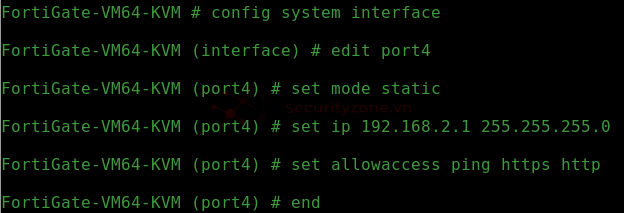

Cấu hình port4 để PC2 có thể truy cập giao diện Firewall.

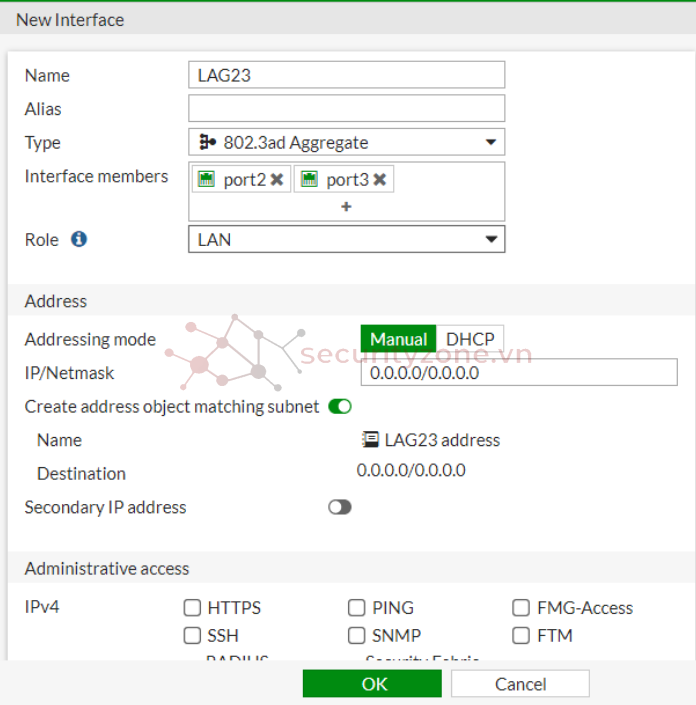

Tạo Interface mới là LAG port2 với port3 như hình dưới.

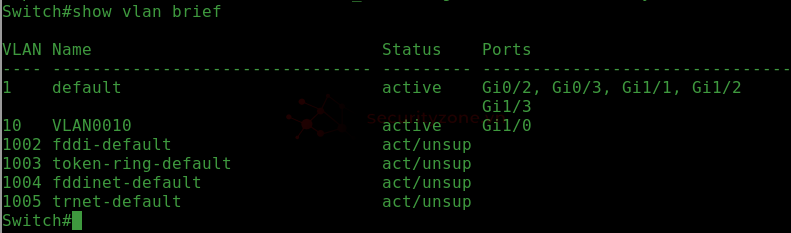

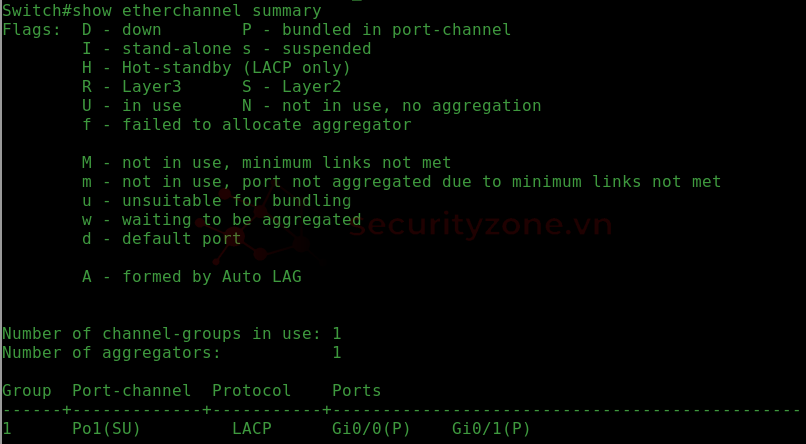

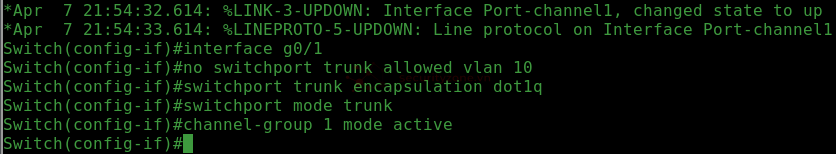

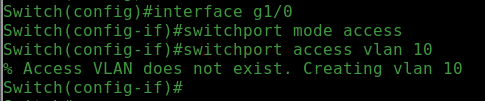

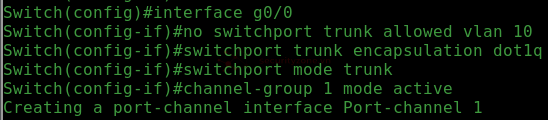

Cấu hình LAG bên Switch và access vlan cho interface g1/0

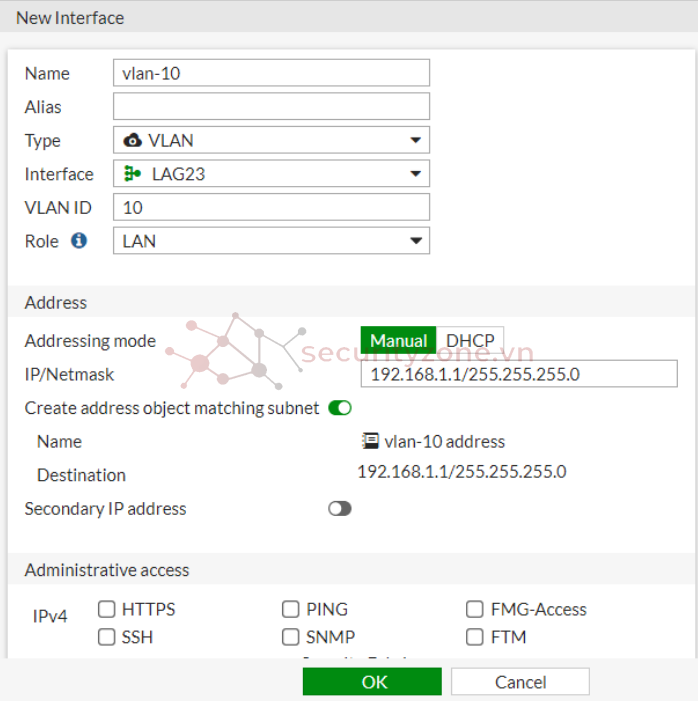

Tạo Interface mới là Vlan 10 sử dụng LAG23 đã được tạo ở trên. Cấu hình như hình dưới (Nhớ thêm tùy chọn Ping để kiểm tra):

Kết quả được như hình dưới:

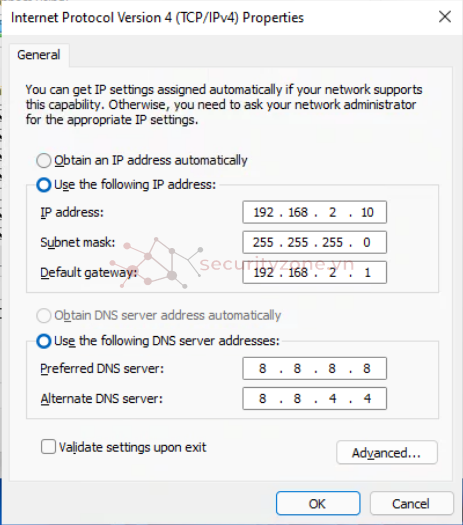

Cấu hình IP cho PC1

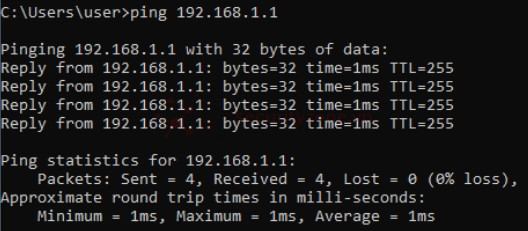

Ping tới IP của Firewall thì đã thành công.

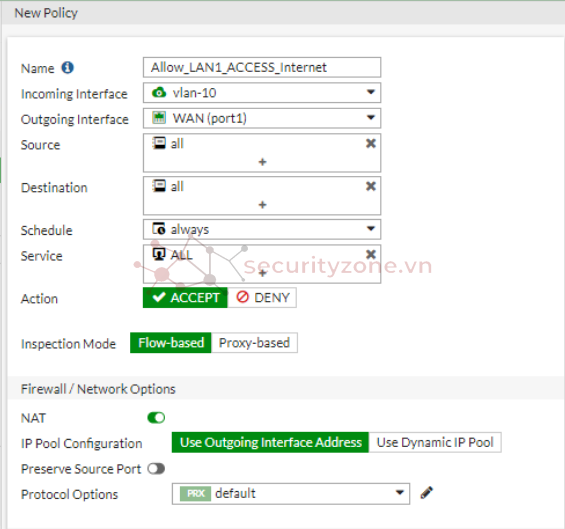

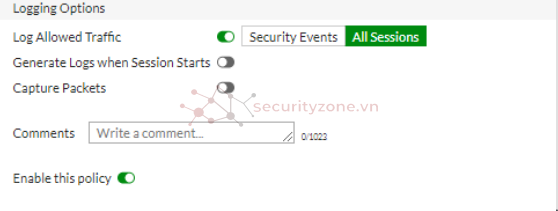

Cấu hình Policy cho phép LAN1 (192.168.1.0/24) đi ra Internet.

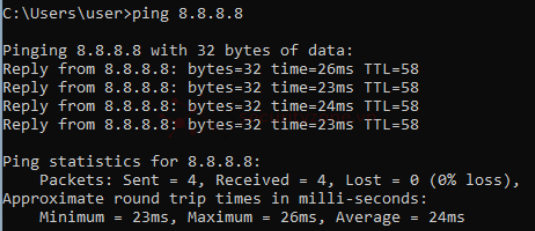

Ping tới DNS Google từ PC1.

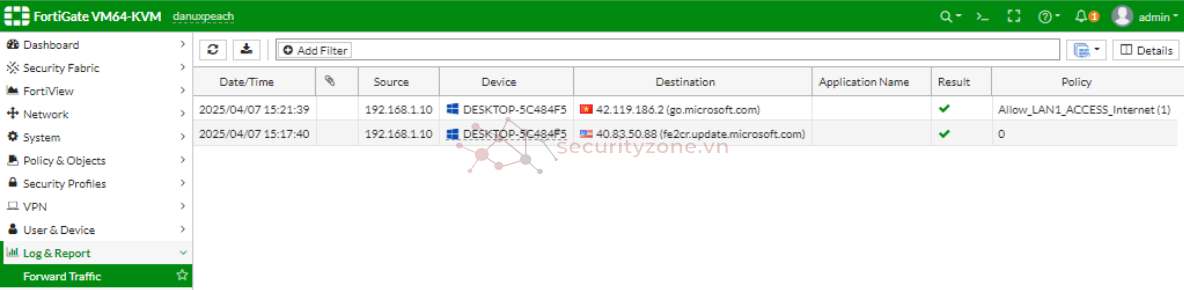

Kiểm tra Log của Firewall

Như vậy là mình đã hướng dẫn cấu hình LACP thành công giữa Firewall với Switch.
