CCNA [Lab - 4] Tìm Hiểu Và Cấu Hình IPv4 Address, Hoạt Động Của Router

Cấu Hình IPv4 Address, Hoạt Động Của Router​

Trong bài viết này chúng ta sẽ đi đến phần cấu hình địa chỉ IPv4 và tìm hiểu về các hoạt động của Router trên các thiết bị của hãng Allied Telesis.

1. Lý thuyết cơ bản

Pv4 (Internet Protocol version 4) là giao thức lớp mạng của bộ giao thức TCP/IP, chịu trách nhiệm định danh và định tuyến các thiết bị trong mạng. Mỗi thiết bị được gán một địa chỉ IP dạng 32-bit (ví dụ: 192.168.1.1) để có thể truyền và nhận dữ liệu trên mạng.
Router là thiết bị có thể định tuyến các gói tin giữa các mạng khác nhau (subnet hoặc VLAN). Khi có nhiều mạng con, router chịu trách nhiệm nhận gói tin từ một mạng và chuyển tiếp sang mạng khác dựa trên bảng định tuyến (routing table).
Một số thiết bị switch của Allied Telesis hỗ trợ Layer 3 (routing), cho phép định tuyến giữa các VLAN bằng cách bật tính năng ip routing. Mỗi VLAN được gán một địa chỉ IP, được gọi là Default Gateway cho các thiết bị trong VLAN đó.

2. Thực hành cấu hình

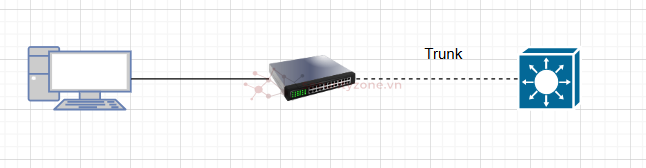

Hình 1: Mô hình thực hành
Trong mô hình này thay vì sử dụng Router ta sử dụng Switch Layer 3. Switch layer 3 này sẽ đóng vai trò tương tự như router trong hệ thống mạng.
Đầu tiên ta sẽ thực hành tạo VLAN và gán địa chỉ IPv4 cho chúng.

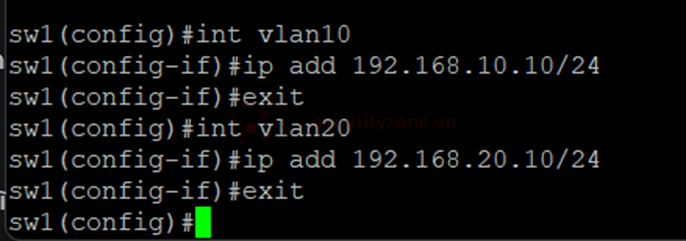

Hình 2: Tạo và gán IP cho các VLAN
Tiếp theo thực hiện gán VLAN cho các cổng trên switch

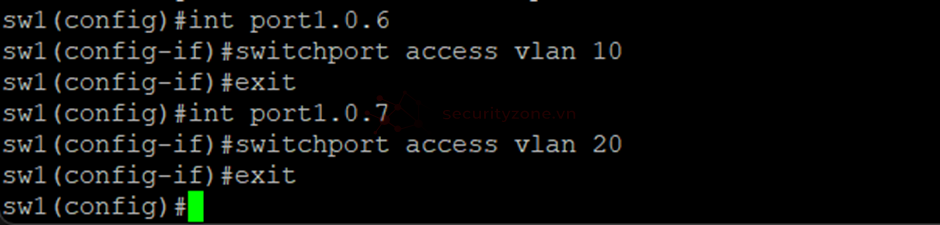

Hình 3: Gán VLAN cho các cổng
Trên thiết bị Switch Layer 3 ta cũng cần thiết lập ip routing cho phép nhận gói tin từ các thiết bị đầu cuối và nó đóng vai trò như một Gateway cho các thiết bị. Cần cấu hình Trunk cho cổng nối từ Switch Layer 2 đến Switch Layer 3 như sau.

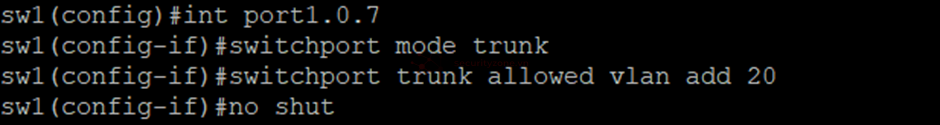

Hình 4: Cấu hình trunk
Cuối cùng ta thực hiện ping từ PC đến Gateway để kiểm tra kết nối.

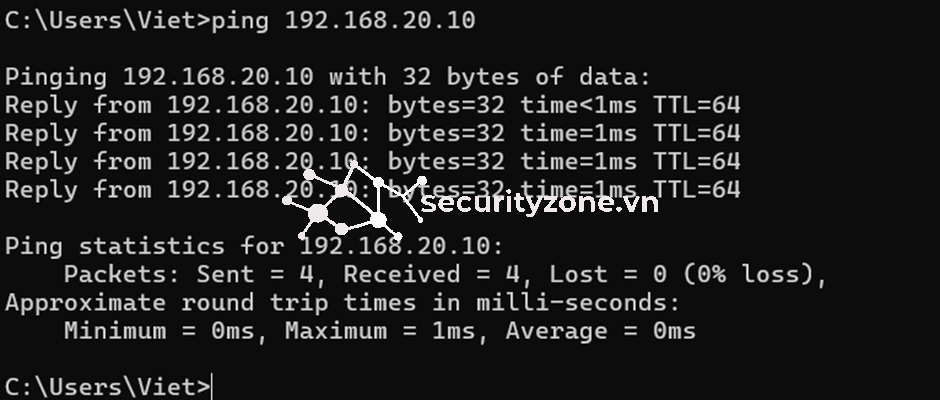

Hình 5: Thực hiện kiểm tra kết nối

Kết luận

Qua bài viết này ta có cái nhìn tổng quan hơn về hoạt động của địa chỉ IPv4 cũng như hoạt động của các thiết bị Allied Telesis trong hệ thống mạng. Việc cấu hình đúng địa chỉ IP và bật định tuyến trên thiết bị Allied Telesis là rất quan trọng để các VLAN có thể giao tiếp với nhau. Switch Layer 3 đóng vai trò trung gian quan trọng, đảm bảo quá trình truyền dữ liệu giữa các mạng khác nhau hoạt động hiệu quả.
