Cấu hình Layer 2: Triển khai firewall ở chế độ bridge.
- Trong nhiều hệ thống mạng hiện hữu, việc thay đổi cấu trúc địa chỉ IP hoặc thiết kế lại mô hình mạng là điều không dễ dàng và có thể gây gián đoạn dịch vụ. Để tăng cường bảo mật mà không ảnh hưởng đến cấu trúc mạng hiện tại, giải pháp triển khai firewall ở chế độ Layer 2 (bridge mode) là một lựa chọn hiệu quả.
- Ở chế độ này, firewall hoạt động như một thiết bị cầu nối trong suốt, cho phép luồng dữ liệu đi qua mà không cần thay đổi địa chỉ IP hay thiết lập định tuyến. Bài Lab này sẽ hướng dẫn bạn cách cấu hình firewall ở chế độ Layer 2, giúp triển khai tường lửa vào mạng một cách minh bạch, dễ dàng và không gián đoạn.
Mục lục:
I. Mô hình và cách cấu hình

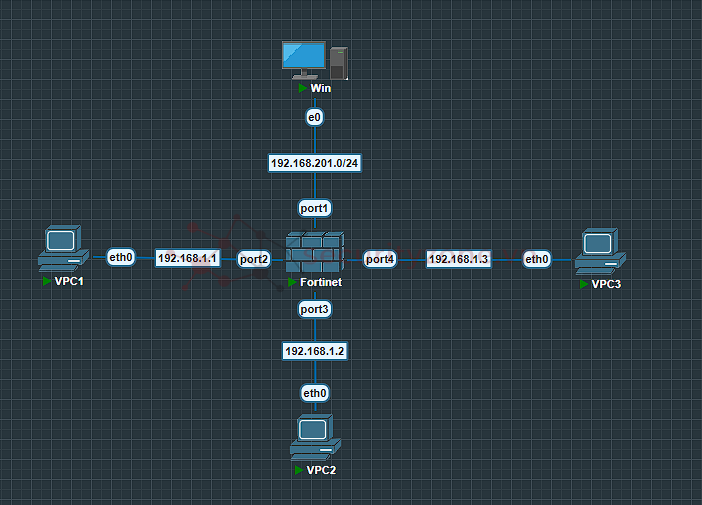

- Với bài thực hành này, chúng ta sẽ triển khai FW dưới dạng giống như 1 con SW layer 2. Mô hình như sau
- Mô tả topology
- Firewall Fortinet:
- Port1: Kết nối với máy tính cấu hình FW
- Port2: Kết nối VPC1 (192.168.1.1)
- Port3: Kết nối VPC1 (192.168.1.2)
- Port4: Kết nối VPC1 (192.168.1.3)
- Có 2 cách cấu hình Bridge
*Cách 1: Transparent theo cổng (Tạo Software switch kết nối các port với nhau)
- FW:
- Vào Network > Interfaces > Create New > Interface
- Name: Bridge_Port
- Type: Software Switch
- Interface Member: port2, port3, port4
- Nhấn OK

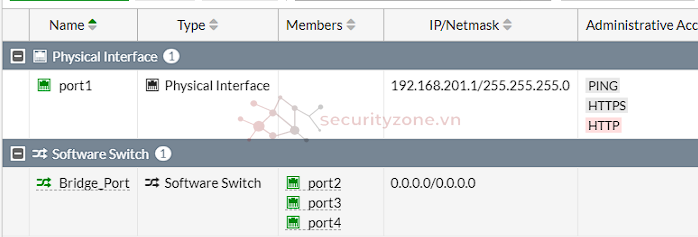

- Kết quả

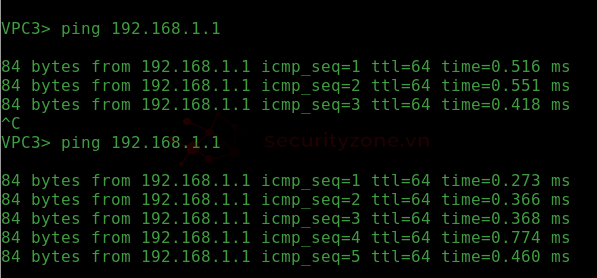

- Ping từ VPC3 qua VPC1
*Cách 2: Transparent toàn thiết bị (Chuyển FortiGate sang chế độ Transparent Mode)

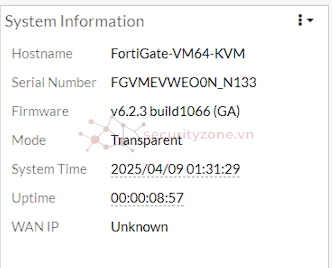

- Chuyển FW thành chế độ Transparent
Mã:
FortiGate-VM64-KVM # config system settings
FortiGate-VM64-KVM (settings) # set opmode transparent
FortiGate-VM64-KVM (settings) # set manageip 192.168.201.1 255.255.255.0
FortiGate-VM64-KVM (settings) # end- Ở mode này FortiGate sẽ chuyển tiếp lưu lượng giữa tất cả các cổng như một switch.
- Nếu bạn muốn tách biệt các mạng thì phải cấu hình VLAN và gán VLAN vào cổng
- Ở đây mình không đề cập nhiều tới VLAN

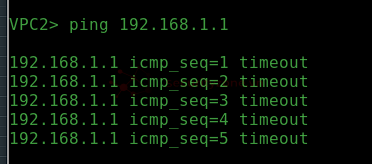

* Nếu không có policy các VPC không thể kết nối với nhau

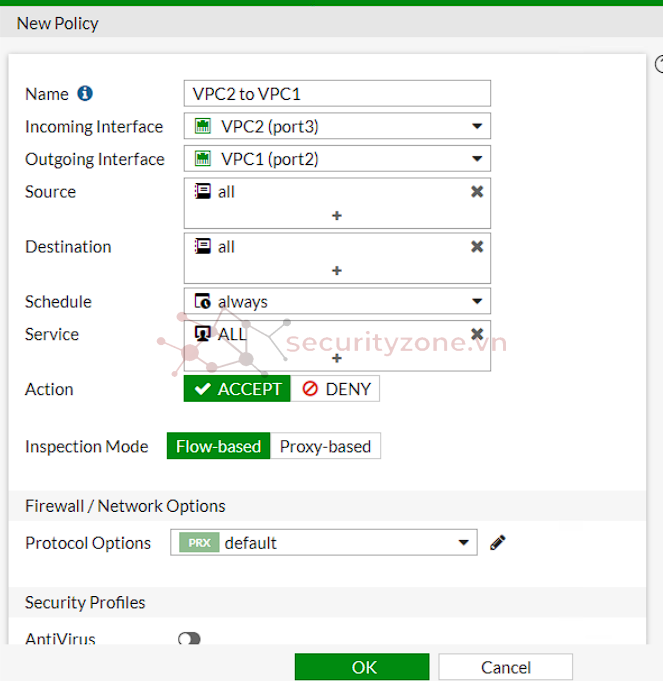

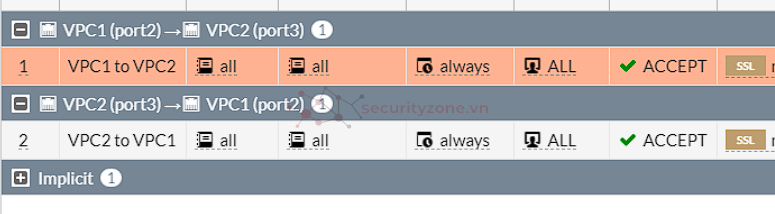

- Cấu hình policy để các cổng giao tiếp được với nhau

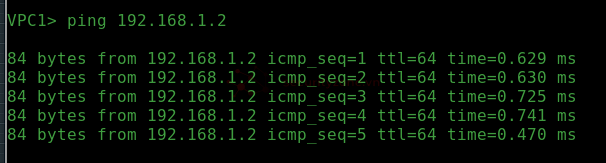

Kiểm tra kết nối:
II. Kết luận
- Triển khai firewall ở chế độ Layer 2 (bridge mode) là một giải pháp hiệu quả giúp tăng cường bảo mật cho hệ thống mạng mà không làm gián đoạn hoạt động hiện tại. Bằng cách cấu hình firewall như một thiết bị cầu nối trong suốt, chúng ta có thể kiểm soát và lọc lưu lượng giữa các vùng mạng mà không cần thay đổi địa chỉ IP hay kiến trúc hệ thống.- Qua bài Lab này, bạn đã nắm được cách triển khai và cấu hình firewall hoạt động ở Layer 2, cũng như hiểu rõ hơn về ứng dụng thực tiễn của chế độ này trong các môi trường yêu cầu tính ổn định và liên tục cao. Đây là bước đệm quan trọng trong việc tích hợp firewall vào hệ thống mạng một cách linh hoạt và an toàn.
