CCNA [Lab - 5] Tìm Hiểu Và Cấu Hình Định Tuyến Tĩnh, VLAN Routing (Static Route)

Trong môi trường mạng hiện nay, việc quản lý lưu lượng giữa các VLAN là một phần quan trọng để đảm bảo sự giao tiếp hiệu quả giữa các thiết bị trong một mạng. Định tuyến tĩnh và VLAN Routing (định tuyến giữa các VLAN) là những kỹ thuật cơ bản giúp các thiết bị có thể trao đổi thông tin giữa các VLAN khác nhau, đồng thời giúp tối ưu hóa lưu lượng mạng và dễ dàng quản lý. Bài viết này sẽ đi sâu vào phần cấu hình định tuyến tính và VLAN Routing trên các thiết bị Allied Telesis.

1. Mô hình

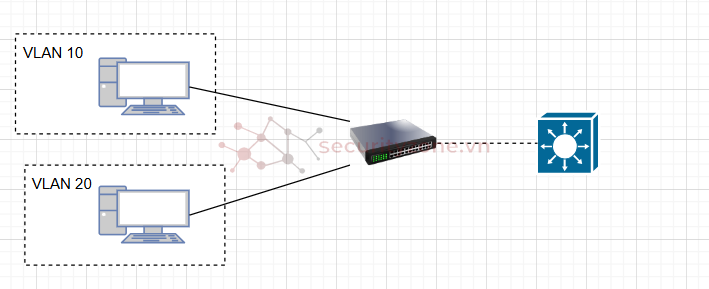

Hình 1: Mô hình thực hành
Để cấu hình định tuyến tĩnh trên thiết bị Allied Telesis, ta sử dụng lệnh ip route trong chế độ cấu hình của thiết bị. Cấu hình này yêu cầu xác định địa chỉ mạng đích, mặt nạ mạng, và địa chỉ cổng ra (next hop) mà gói tin sẽ được chuyển đến.
Để thực hiện định tuyến giữa các VLAN, chúng ta cần cấu hình các interface ảo VLAN (SVI) trên switch Layer 3. Mỗi VLAN sẽ có một SVI với một địa chỉ IP, cho phép định tuyến giữa các VLAN.

2. Thực hành cấu hình

Đầu tiên ta cần phải tạo các VLAN và gán địa chỉ IP cho chúng.

Hình 2: Tạo các VLAN

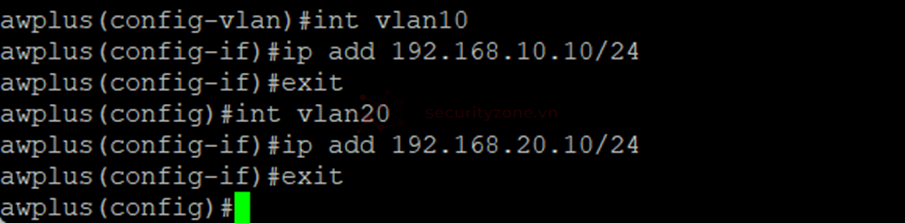

Hình 3: Gán IP cho các VLAN
Tiếp theo ta cấu hình đường Trunk nối từ Switch Layer 2 đến Switch Layer 3. Cũng như thực hiện cấu hình Access port trên Switch layer 2

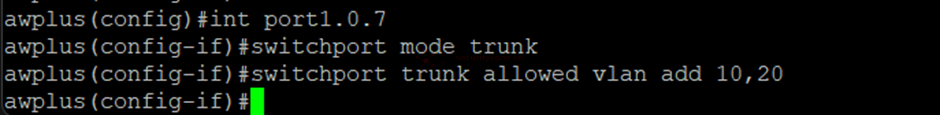

Hình 4: Cấu hình đường Trunk trên Switch Layer 3

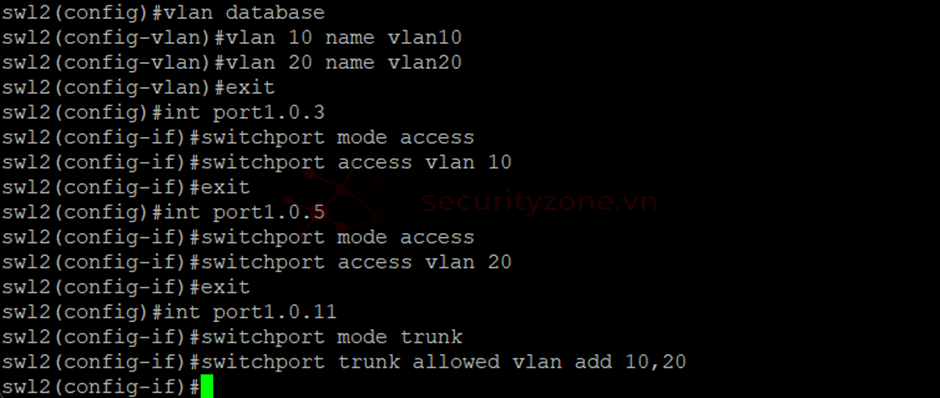

Hình 5: Cấu hình Access port và Trunk port trên Switch layer 2
Giả sử ta có kết nối đến một Router ở bên ngoài, có thể thực hiện tạo một đường định tuyến cho phép các gói tin từ bên trong nội bộ ra ngoài sẽ đi qua Router đó như sau.

Hình 6: Cấu hình Default route cho phép giao tiếp với mạng bên ngoài
Tương tự, sử dụng lệnh để tạo đường định tuyến tĩnh cho phép thiết bị từ VLAN này có thể giao tiếp với thiết bị ở VLAN khác.

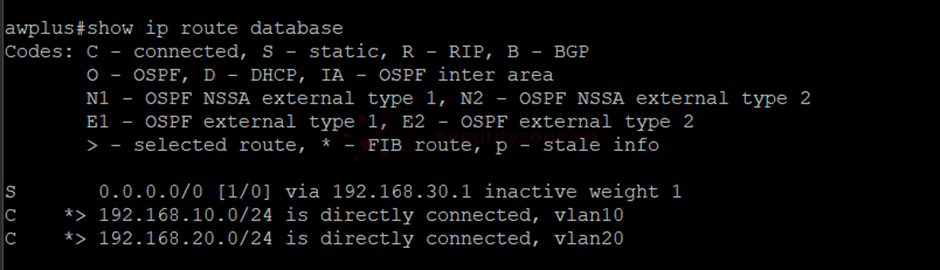

Hình 7: Kết quả cấu hình

Kết luận

Trong bài viết này, chúng ta đã tìm hiểu về cách cấu hình định tuyến tĩnh và VLAN Routing trên thiết bị Allied Telesis, qua đó tạo ra một mạng đơn giản với một switch Layer 3, switch Layer 2 và PC. Việc cấu hình đúng định tuyến tĩnh giữa các VLAN giúp các thiết bị trong các VLAN khác nhau có thể giao tiếp với nhau, ngay cả khi chúng có các địa chỉ IP khác nhau. Cấu hình VLAN Routing (Inter-VLAN Routing) trên switch Layer 3 giúp các thiết bị trong một mạng LAN lớn có thể giao tiếp giữa các VLAN mà không cần đến một router riêng biệt. Thông qua định tuyến tĩnh, chúng ta có thể kiểm soát được lưu lượng mạng và tối ưu hóa hiệu suất hệ thống mạng, đồng thời đảm bảo rằng các gói tin được chuyển tiếp đúng đích. Cấu hình này sẽ là nền tảng vững chắc cho việc triển khai các giải pháp mạng phức tạp hơn trong tương lai, đồng thời giúp quản trị viên mạng dễ dàng quản lý, bảo trì và mở rộng hệ thống mạng khi cần thiết.
