Hướng dẫn cài đặt và cấu hình Starwind làm Virtual SAN.
Starwind là một phần mềm dùng để giả lập SAN. Starwind là phần mềm có tính phí và có thể triển khai trên Windows.
Phần đầu mình sẽ hướng dẫn cài đặt Starwind trên Windows server 2003 để giả lập một SAN Storage cho hệ thống VMware vSphere 5.5
- Series các bài lab cài đặt và cấu hình giả lập SAN Storage bằng Starwind

1. [Lab 6.1] Cài đặt và cấu hình Stardwind làm Virtual SAN
2. [Lab 6.2] Cấu hình Starwind Virtual SAN with VMware vSphere 5
3. [Lab 6.3] Tạo máy ảo trên SAN giả lập Starwind Virtual SAN

- các bạn có thể tham khảo thêm các bài lab về hệ thống Storage khác như

• [Lab 6.4] Cài đặt Openfiler giả lập SAN cho VMware vSphere
• [Lab 6.7] Cài đặt VMware VSAN - VMkernel Virtual SAN traffic

- Các bạn có thể tham khảo thêm các bài lý thuyết và lab về VMware vSphere tại

• Tổng hợp các bài viết triển khai VMWARE vSphere
• Tổng hợp các bài lý thuyết VMware vSphere

1. yêu cầu cài đặt Starwinds

- Mình sẽ cài đặt Starwinds trên máy ảo Windows server 2003.
- Tạo máy ảo Win 2k3 sử dụng 2 ổ cứng

• 1 ổ cứng cài dùng để cài đặt Windows

• 1 ổ cứng dùng làm SAN Storage để chia sẽ lưu trữ tập trung cho hệ thống.

- Download Starwind trên trang chủ (bạn cần có mail domain dạng cty, cá nhân để đăng kí, nó không cho phép các dịch vụ mail như gmail, yahoo, hotmail...)

- Ở đây có bản 5.4 crack hơi cũ

2. Cài đặt StarWind Virtual SAN

- Sau khi download Starwind từ trang chủ của nó.
- Các bạn giải nén Starwind ra và double click vào để cài đặt Starwind virtual SAN.





- Ở đây Stardwind yêu cầu chúng ta cài Initiator-2.01-QFE-908935-x86fre.exe file này nằm trong thư mục ISCSI Initiator 2.0 mà bạn giải nén Stardwind lúc nãy
- Các bạn cứ cài đặt như các software trên windows như bình thường, khá dễ dàng.
- Tiến hành tạo SAN Storage lưu trữ cho hệ thống vSphere của chúng ta

3. Cấu hình Starwind làm Virtual SAN

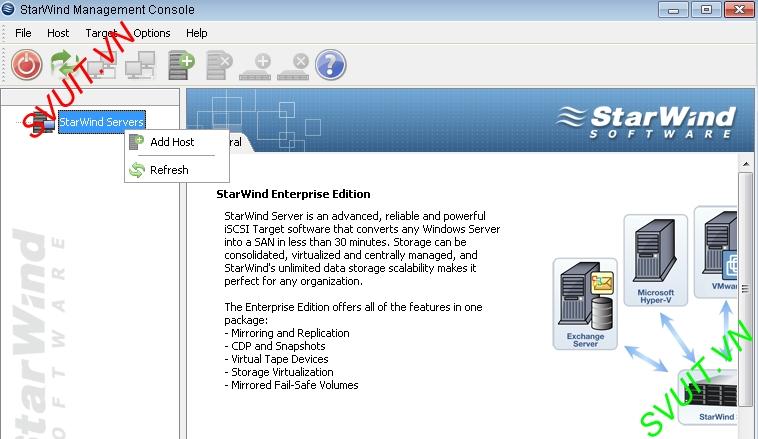

- Để có thể chia sẽ Storage lưu trữ chúng cho heek thông các bạn tiến hành add các Host chia sẽ Storage Starwind Virtual SAN. Các bạn thực hiện chuột phải và chọn add host để cấu hình Starwind Virtual SAN.



- Khai báo thông tin Host sẽ kết nối tới Starwind Virtual SAN. Mình sẽ sử dụng chính đĩa cứng trên Windows server 2k3 này làm LUN trên Starwind cho hệ thống. Nên Các bạn cứ để phần

• Host là IP loopback. Nếu bạn sử dụng ổ cứng trên 1 server remote khác thì bạn có thể điền IP của server reomote đó.

• Port: 3261. Là port default trênStarwind và next

- Sau bước trên các bạn sẽ thấy tên host của chúng ta chính là "SVUIT-2k3" là local Server. Các bạn thực hiện right click vào host vừa tạo vào chọn connect để kết nối host "SVUIT-2k3" với Starwind.

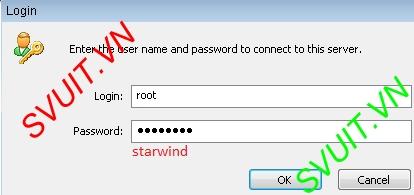

- Starwind sẽ yêu cầu bạn nhập user/pass. Mặc định username và password trên Starwinds là là root/stardwind




- Tiếp tục right-click và chọn add target để cấu hình nơi lưu trữ. Chúng ta sẽ tạo ra một LUN dùng cho các ESXi host trong hệ thống chúng ta đã dựng ở các bài lab trước có thể sử dụng chung 1 Storage. Chúng ta phải cấu hình các ESXi trong hệ thống sử dụng chung một LUN để có thể sử dụng tính năng vSphere HA của hệ thống ảo hóa VMware.

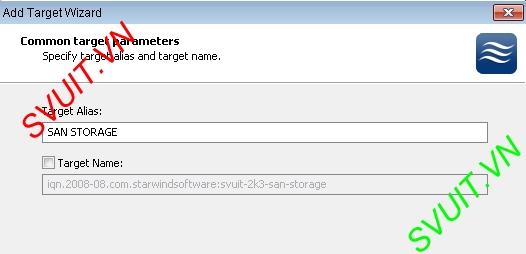

- Đặt tên Alias cho LUN trên Starwind Virtual SAN




- Các bước sau bạn chọn như hình (Nếu ai thích có thể chọn option khác, tùy mục đích của mỗi người sử dụng là gì

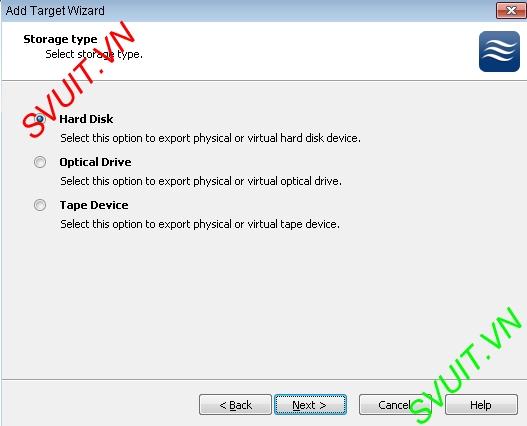

- Mình sử dụng đĩa cứng để làm nơi lưu trữ tập trung cho hệ thống vSphere. Nên mình chọn dòng "Hard Disk".

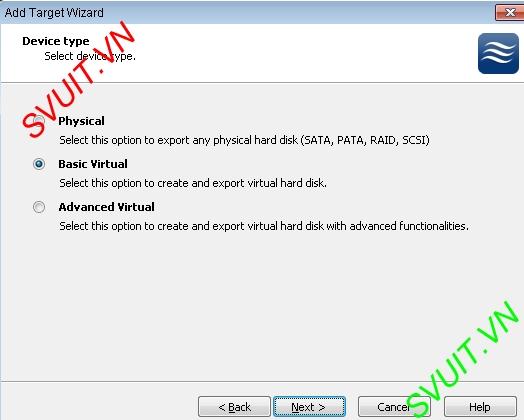

- Chọn loại đĩa cứng sử dụng trong Starwind. Mình sử dụng đĩa cứng ảo được add vào máy ảo Windows server 2003. Nên mình chọn dòng "Basic Virtual".

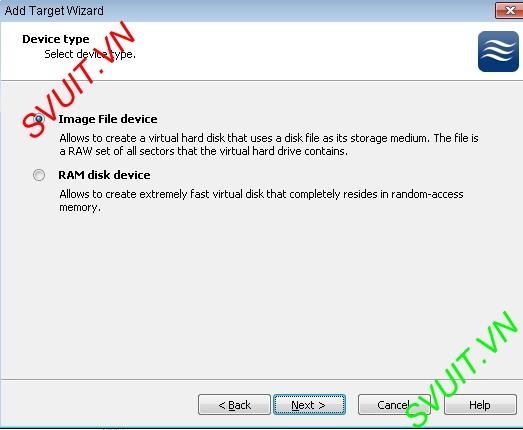

- Trên đĩa cứng sử dụng làm Storage trong Starwind. Mình sẽ thiết lập loại đĩa sữ dụng là "Image File Device" để nó build thành một Disk file Image dùng chia sẽ lưu trữ.

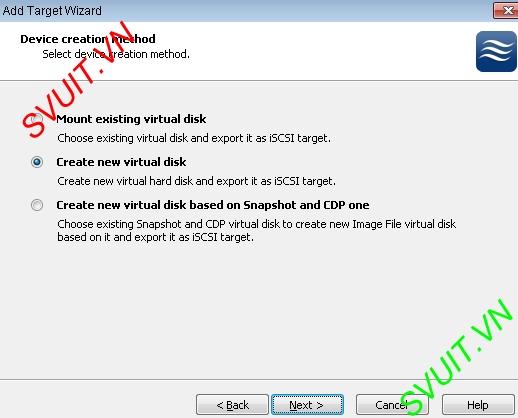

- Chúng ta sẽ tạo mới một đĩa cứng ảo và export nó ra thông qua iSCSI target. Những ESXi Host nào muốn sử dụng tài nguyên trên Stardwind virtual SAN thì phải sử dụng giao thức iSCSI và kết nối đến Starwind Virtual SAN.




- Các bạn chọn nơi lưu và dung lượng là bao nhiêu. Ở đây mình chọn HDD thứ 2 và dung lượng khoảng 20GB.
- Lưu ý tên file lưu trữ phải là đuôi ".img" nhé vì ở trên mình tạo Storage này là dạng File Disk Image.

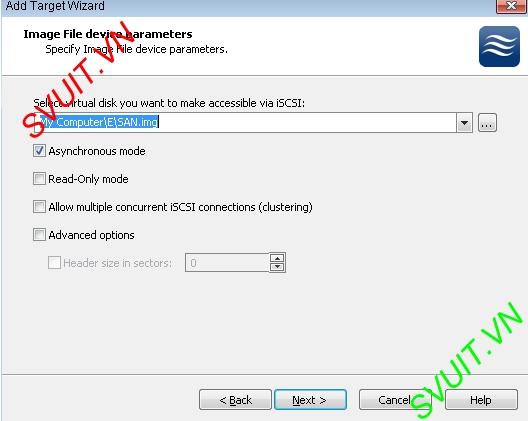

- các bạn Image File device mà chúng ta đã tạo ở trên điền vào đây và chọn mode "Asynchronous" cho Image Disk này.




- bạn có muốn sủ dụng Cache mode cho Image File Disk này không



- vầy là xong SAN sử dụng Starwind. Các bạn có thể chỉnh sửa theo ý các bạn miễn phù hợp với hệ thống các bạn nhé
