CCNA [LAB] #7: Tìm Hiểu Và Cấu Hình Giao Thức Dự Phòng Gateway (VRRP)

Bài viết lý thuyết liên quan: [Lý Thuyết] #7: Tìm Hiểu Và Cấu Hình Giao Thức Dự Phòng Gateway (VRRP)

---

Mục Lục​

1. Mô Hình​

2. Cấu Hình​

3. Kiểm Tra​

---

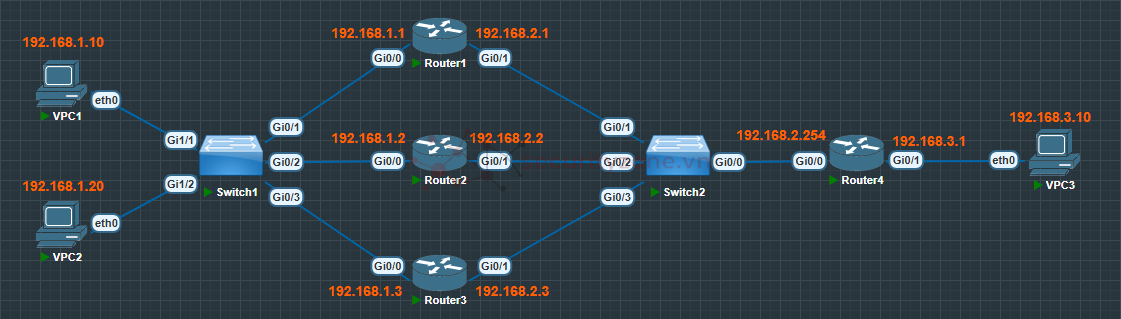

1. Mô Hình​

2. Cấu Hình​

Trên Router1:

interface GigabitEthernet0/0
ip address 192.168.1.1 255.255.255.0
vrrp 1 ip 192.168.1.254
vrrp 1 priority 120 ! Router1 có độ ưu tiên cao nhất
vrrp 1 preempt
no shutdown

interface GigabitEthernet0/1
ip address 192.168.2.1 255.255.255.0
no shutdown

ip route 192.168.3.0 255.255.255.0 192.168.2.254 ! Định tuyến tới Router4

Nhấn để mở rộng...

Trên Router2:

interface GigabitEthernet0/0
ip address 192.168.1.2 255.255.255.0
vrrp 1 ip 192.168.1.254
vrrp 1 priority 100 ! Router2 có độ ưu tiên thấp hơn Router1
vrrp 1 preempt
no shutdown

interface GigabitEthernet0/1
ip address 192.168.2.2 255.255.255.0
no shutdown

ip route 192.168.3.0 255.255.255.0 192.168.2.254 ! Định tuyến tới Router4

Nhấn để mở rộng...

Trên Router3:

interface GigabitEthernet0/0
ip address 192.168.1.3 255.255.255.0
vrrp 1 ip 192.168.1.254
vrrp 1 priority 100 ! Router3 có độ ưu tiên thấp hơn Router1, nhưng có IP cao hơn Router2 nên khi Router1 có vấn đề thì Router3 sẽ thành Master
vrrp 1 preempt
no shutdown

interface GigabitEthernet0/1
ip address 192.168.2.3 255.255.255.0
no shutdown

ip route 192.168.3.0 255.255.255.0 192.168.2.254 ! Định tuyến tới Router4

Nhấn để mở rộng...

Trên Router4:

interface GigabitEthernet0/0
ip address 192.168.2.254 255.255.255.0
no shutdown

interface GigabitEthernet0/1
ip address 192.168.3.1 255.255.255.0
no shutdown

ip route 192.168.1.0 255.255.255.0 192.168.2.1
ip route 192.168.1.0 255.255.255.0 192.168.2.2
ip route 192.168.1.0 255.255.255.0 192.168.2.3

Nhấn để mở rộng...

Cấu hình PC:
PC1:

ip 192.168.1.10 255.255.255.0 192.168.1.254

Nhấn để mở rộng...

PC2:

ip 192.168.1.20 255.255.255.0 192.168.1.254

Nhấn để mở rộng...

PC3:

ip 192.168.3.10 255.255.255.0 192.168.3.1

Nhấn để mở rộng...

3. Kiểm Tra​

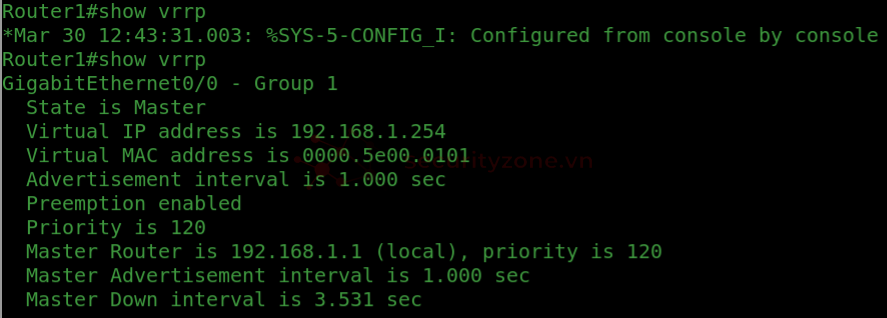

Dùng lệnh show vrrp để kiểm tra cấu hình vrrp ở các Router

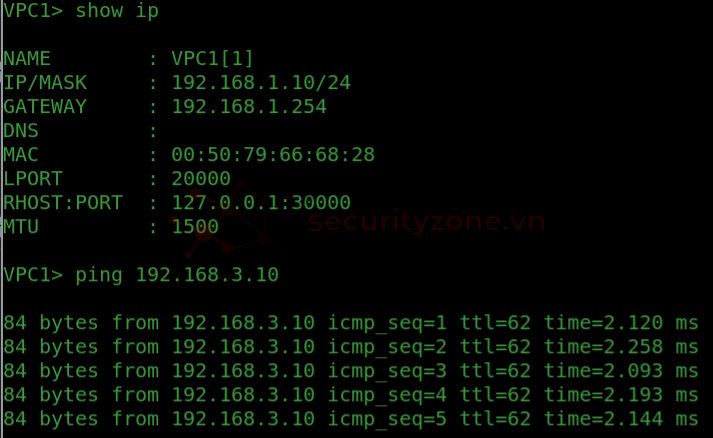

Ping từ PC1 tới PC3 để kiểm tra cấu hình

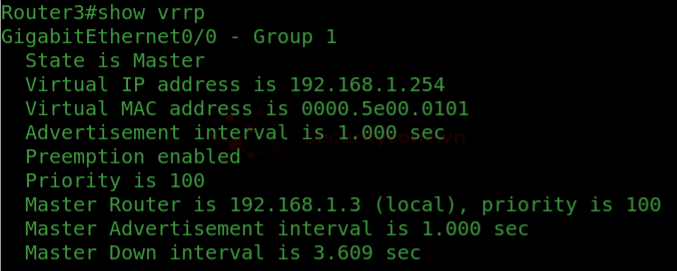

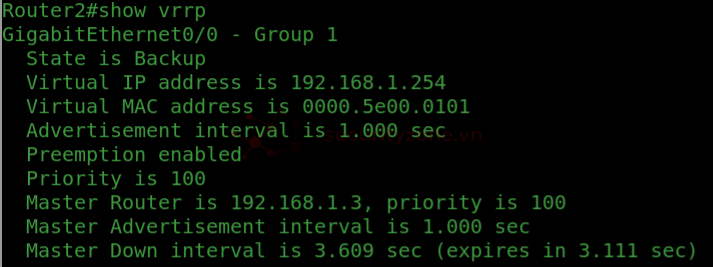

Tắt interface g0/0 trên Router1 để thử nghiệm, thì thấy Router3 trở thành master vì do cùng priority với Router2 nên sẽ xét xem router nào có ip cao hơn sẽ chọn làm Master

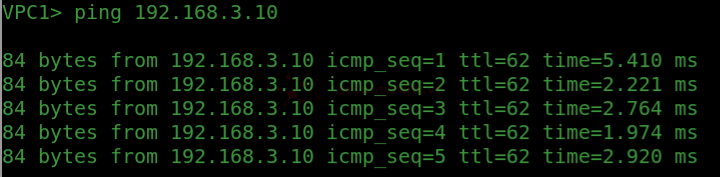

Ping lại từ PC1 tới PC3 để thử nghiệm VRRP

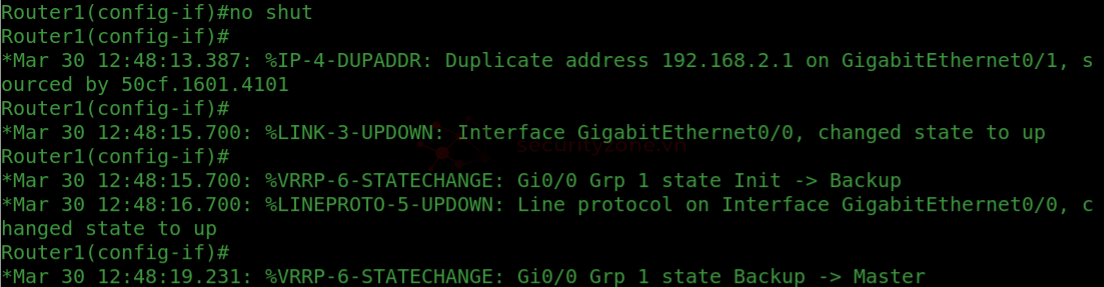

Bật lại interface g0/0 trên Router1, thì thấy Router1 trở lại làm Master

Trong quá trình chuyển đổi VRRP thì thiết bị đầu cuối mất bao nhiêu gói tin hay bao nhiêu thời gian để hoạt động lại bình thường?
