Layer 2 Address Và Hoạt Động Của Switch, VLAN, Access, Trunking
1. Layer 2 Address là gì
- Layer 2 address là địa chỉ MAC có trên mỗi thiết bị được kết nối với nhau
- Các đỉa chỉ này là địa chỉ vật lý và là độc nhất được gán trên các NIC
- Địa chỉ này có 48bits được viết dưới dạng hexadecimal được tách ra sau mỗi 8 bít bằng dấu : hay – .
- VD : 3C:5A:B4:XX:XX:XX ở đây cho thấy được 3 bytes đầu tiên dùng để xác định tên công ty (google), 3 bytes còn lại sẽ là độc nhất.
2. Cách hoạt dộng của Switch
- Switch như là một thiết bị trung gian sẽ chuyển tiếp gói tin của bất kỳ máy nào kết nối với nó, khi nhận được gói tin từ máy nguồn nó sẽ chuyển tiếp đến cho máy đích dựa trên địa chỉ vật lý được cung cấp trong mỗi gói tin
- Đầu tiên, sau khi nhận được gói tin từ bất kỳ thiết bị nào, swith sẽ kiểm tra địa chỉ MAC đích, đem địa chỉ đó đi so sánh với địa chỉ MAC có trong MAC Address Table xem có khớp với địa chỉ nào hay không
- Trường hợp có, nó sẽ gửi gói tin đi thông qua công mà địa chỉ MAC đó kết nối
- Trường hợp không, nó sẽ broadcasts ra tất cả các công trừ công nó đi vào
3. Vlan, Access, Trunking
- Vlan
- Có thể hiểu VLAN là một nhóm các thiết bị trên cung hoặc nhiều mạng LAN
- Khi tạo VLAN, ta sẽ cấu hình các cổng switch thành các nhóm VLAN riêng biệt để và các VLAN đó sẽ hoạt động như moojt lạng LAN độc lập
- Access VLAN
- Đây là một kiểu cấu hình kết nối trên VLAN sẽ kết nói với các thiết bị như PC, máy in,..
- Chỉ thuộc về một VLAN duy nhất
- Trunk Vlan
- Kiểu kết nối này sẽ kết nối các thiết bị như : switch-switch, switch-router
4. Cấu hình đơn giản cho VLAN
- “vlan “số”” : tạo vlan
- “Switchport mode access”: chuyển port này thành port access chỉ cho phép một vlan
- “Switchport mode trunk” : chuyển thành port trunk
- “switchport trunk allowed vlan ” cho phép nhiều vlan giúp dễ quản lý hơn\

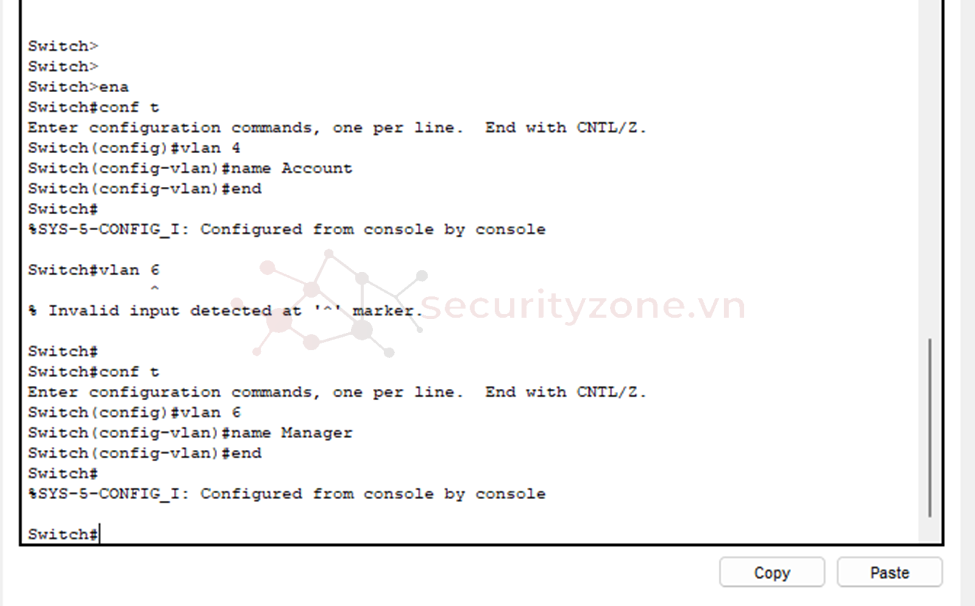

- Tạo Vlan 6 và 4

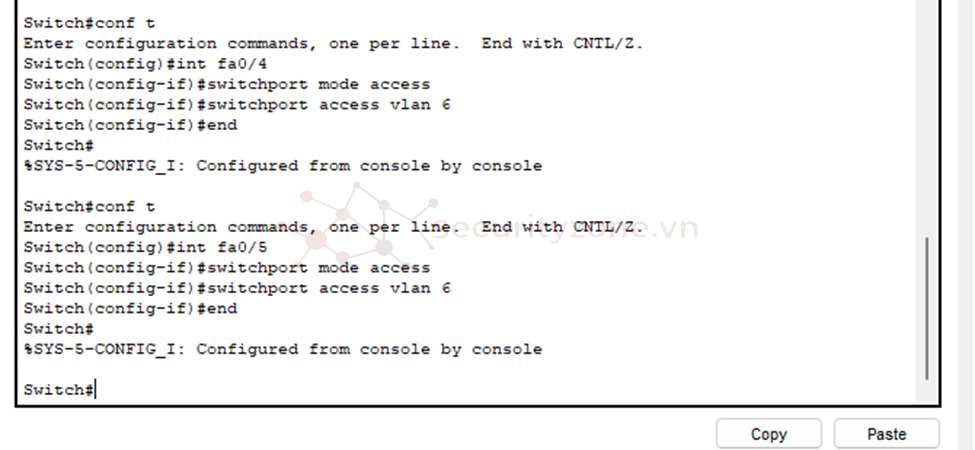

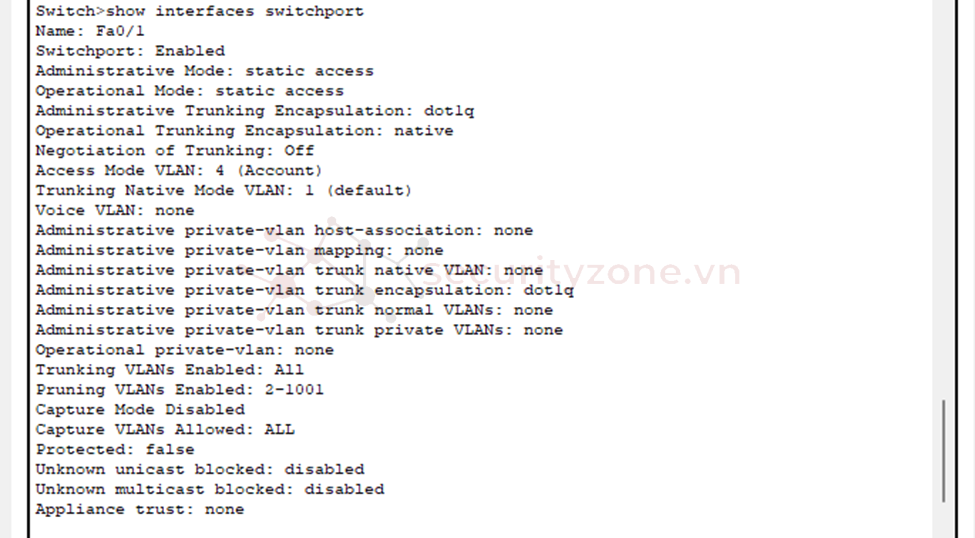

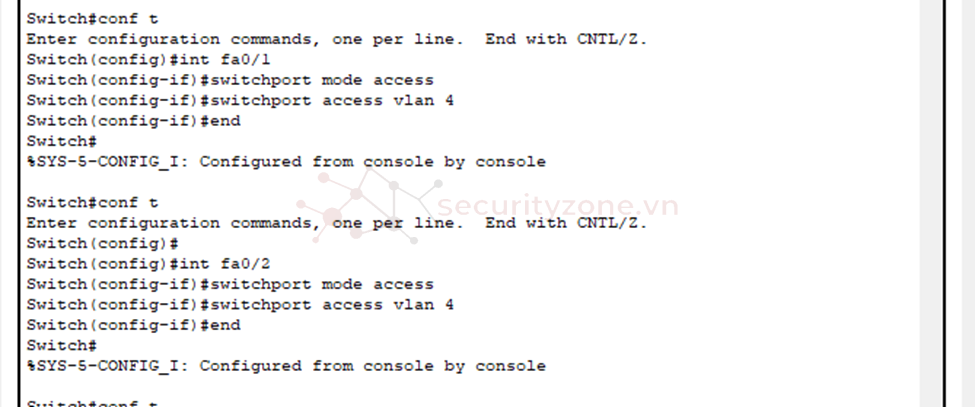

- Cấu hình các thành mode access

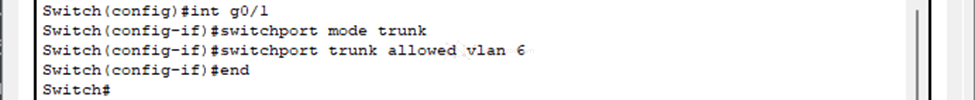

- Cấu hình mode trunk cho g0/1 và cho phép VLAN 6 đi qua đây

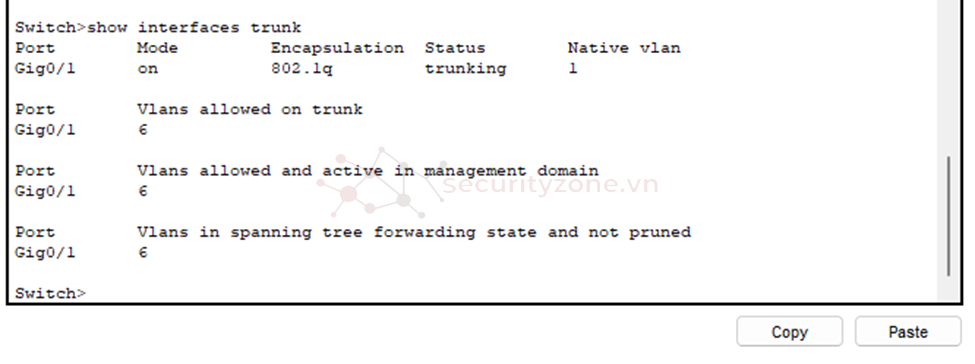

- Kiểm tra cấu hình sử dụng "show interfaces trunk" để kiểm tra các port trunk

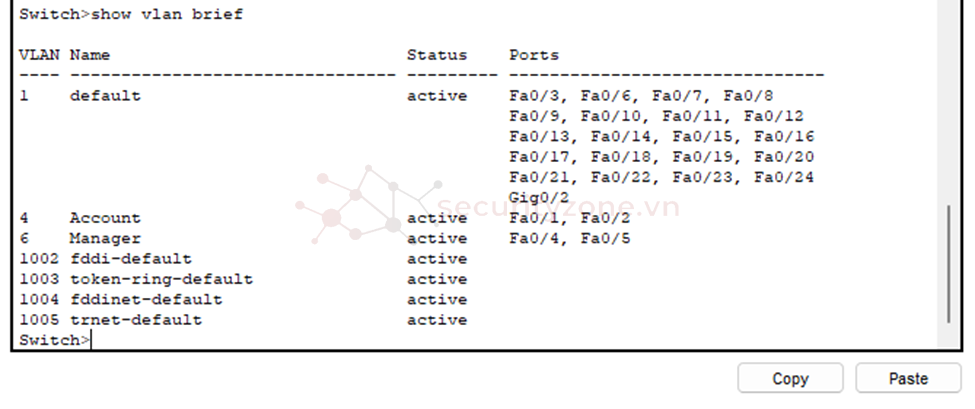

- Sử dụng "show vlan brief" để xem cấu hình vlan
- Kiểm tra kết nối giữ các máy

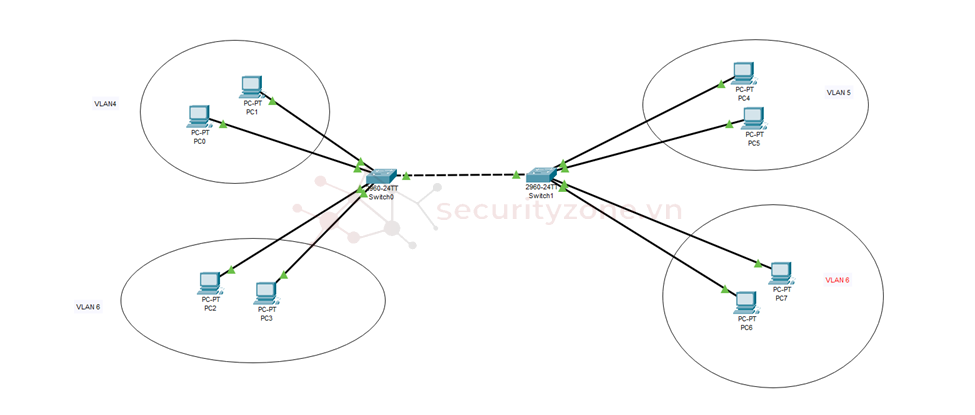

- Ở đây ta có một mô hình đã cấu hình xong
- Tiến hành kiểm tra giao tiếp giữa các máy trong cung vlan

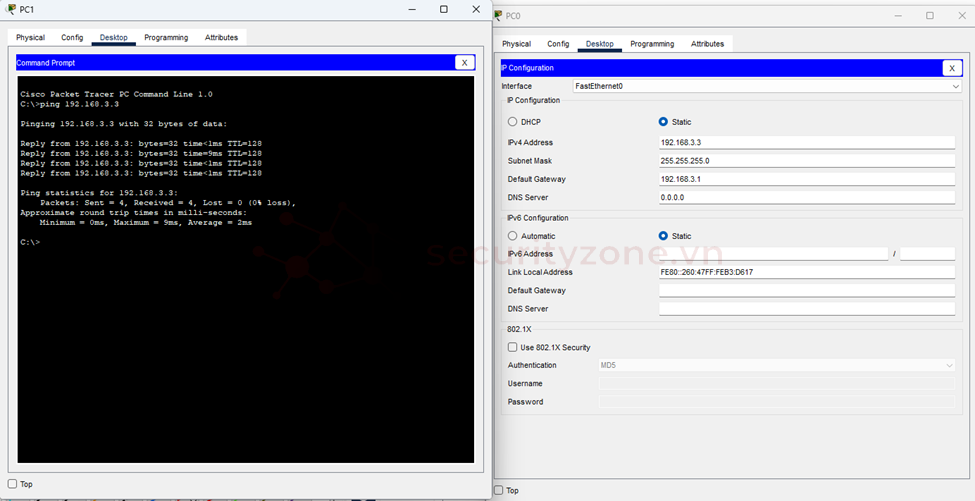

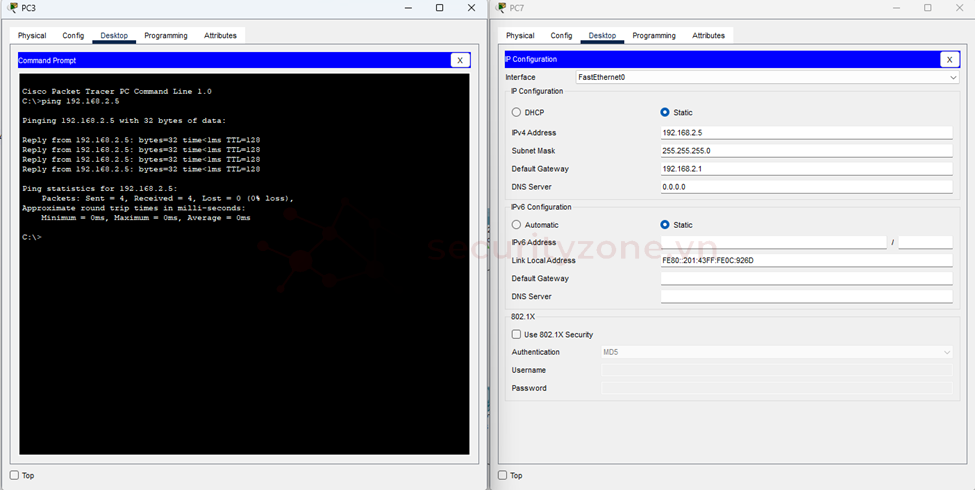

- Đây là các máy của VLAN 4 các máy có thể ping đến nhau
- Đây là 2 máy của VLAN 6 ở 2 bên switch có thể ping thấy nhau
