Cấu Hình Giao Thức Dự Phòng Kết Nối (LACP)​

- Tiếp tục với bài viết Lý Thuyết về Giao Thức Dự Phòng Kết Nối (LACP)
- Bài viết này mình sẽ hướng dẫn các bạn cấu hình LACP trên thiết bị Switch Juniper

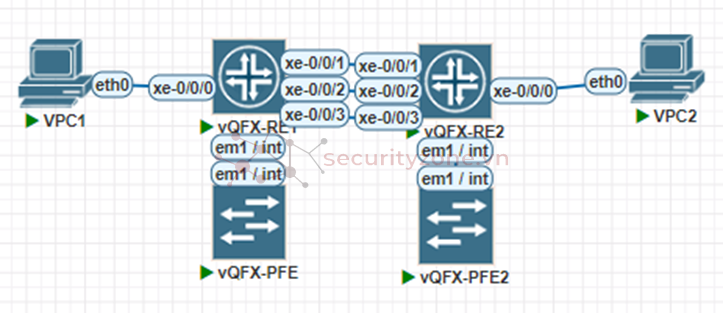

Sơ đồ mô hình

Mục tiêu, thiết lập được nhóm liên kết sử dụng LACP để gộp băng thông của nhiều interface thành một interface, tăng tính dự phòng và hiệu suất.

Đầu tiên ta tạo VLAN

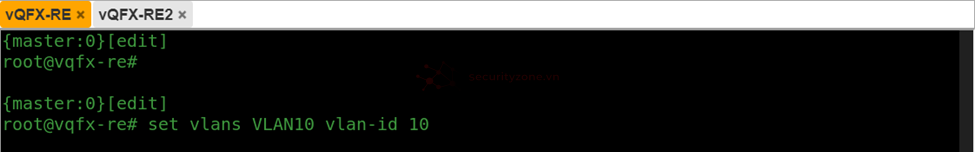

set vlans VLAN10 vlan-id 10



Gán interface xe-0/0/1,2,3 vào Aggregated Ethernet Interface(ae0) và sử dụng giao thức LACP (802.3ad)

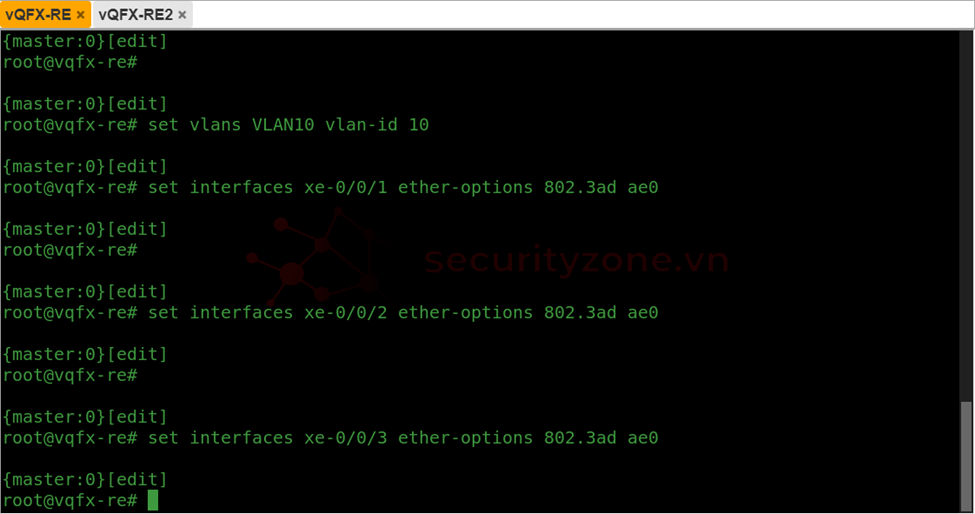

set interfaces xe-0/0/1 ether-options 802.3ad ae0
set interfaces xe-0/0/2 ether-options 802.3ad ae0
set interfaces xe-0/0/3 ether-options 802.3ad ae0




Chỉnh số lượng interface ae xuất hiện (ở đây mình để là 10 cổng)

set chassis aggregated-devices ethernet device-count 10



Thiết lập chế độ LACP là active và đặt tốc độ gửi gói tin LACP là fast (1s/lần)

set interfaces ae0 aggregated-ether-options lacp active periodic fast



Cấu hình trunk cho interface ae0 và thêm VLAN10 vào interface

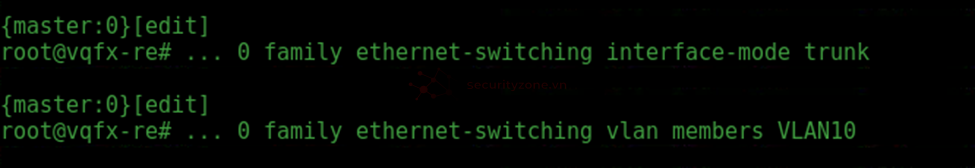

set interfaces ae0 unit 0 family ethernet-switching interface-mode trunk
set interfaces ae0 unit 0 family ethernet-switching vlan members VLAN10

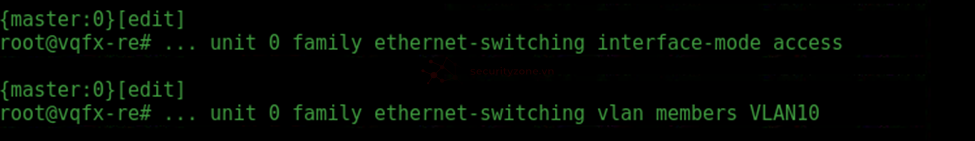

Cấu hình access cho interface xe-0/0/0 và thêm VLAN10 vào interface

set interfaces xe-0/0/0 unit 0 family ethernet-switching interface-mode access
set interfaces xe-0/0/0 unit 0 family ethernet-switching vlan members VLAN10

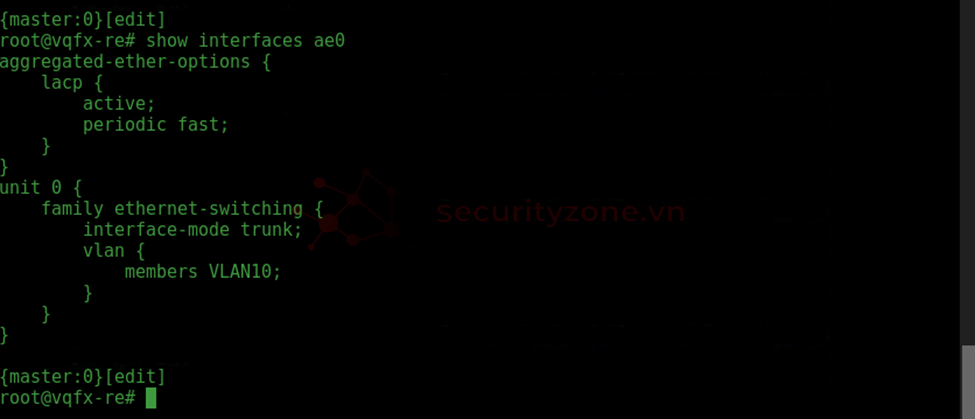

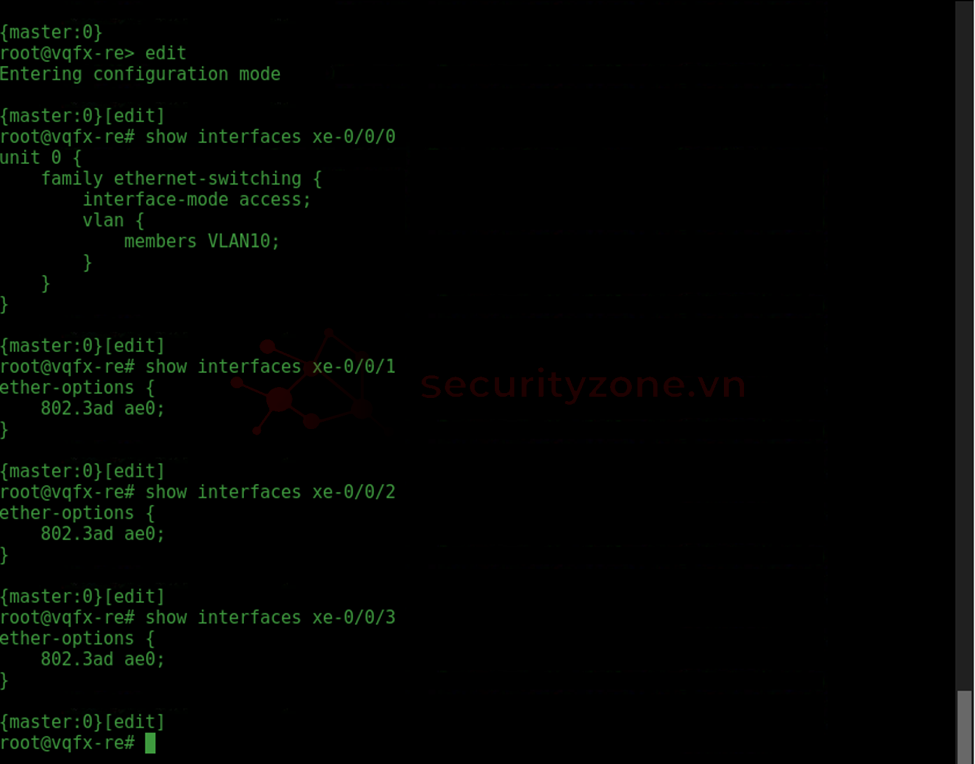

Kiểm tra kết quả sau khi cấu hình

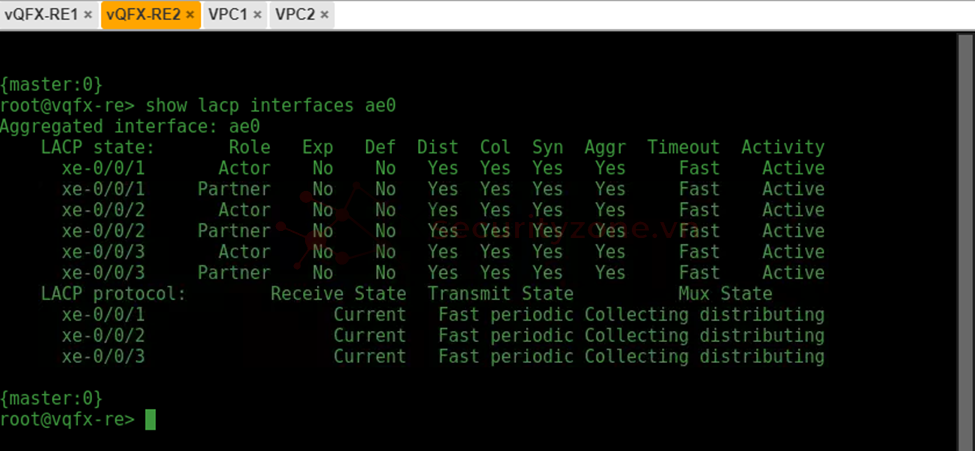

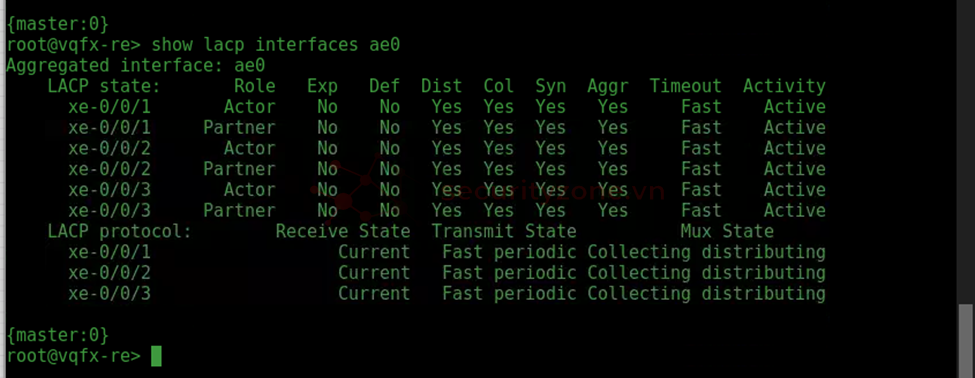

Thông số LACP khi cấu hình xong

SW1



SW2

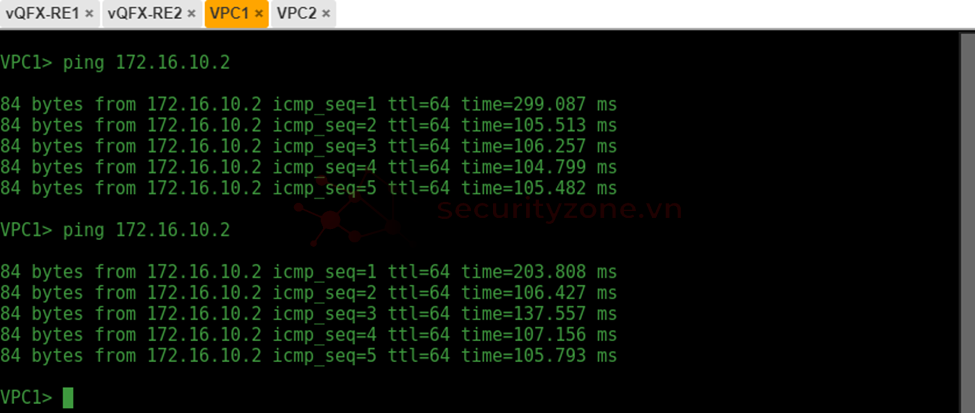

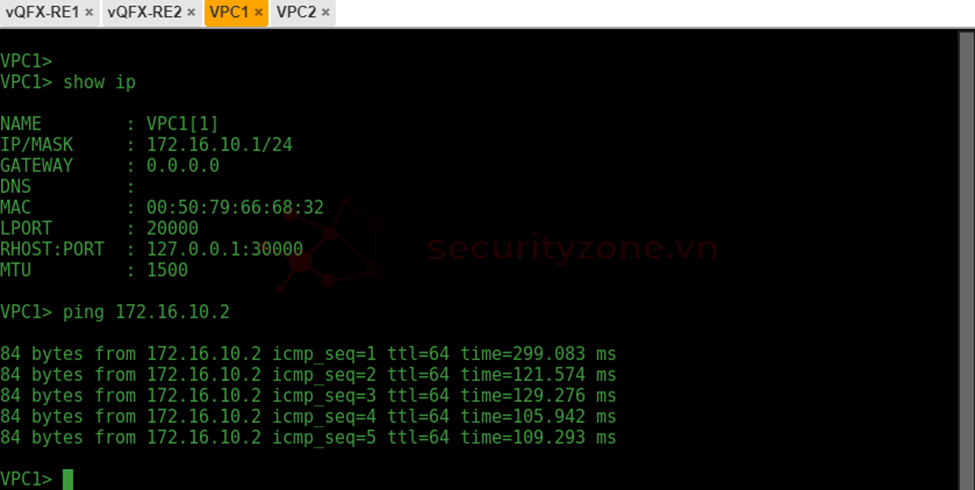

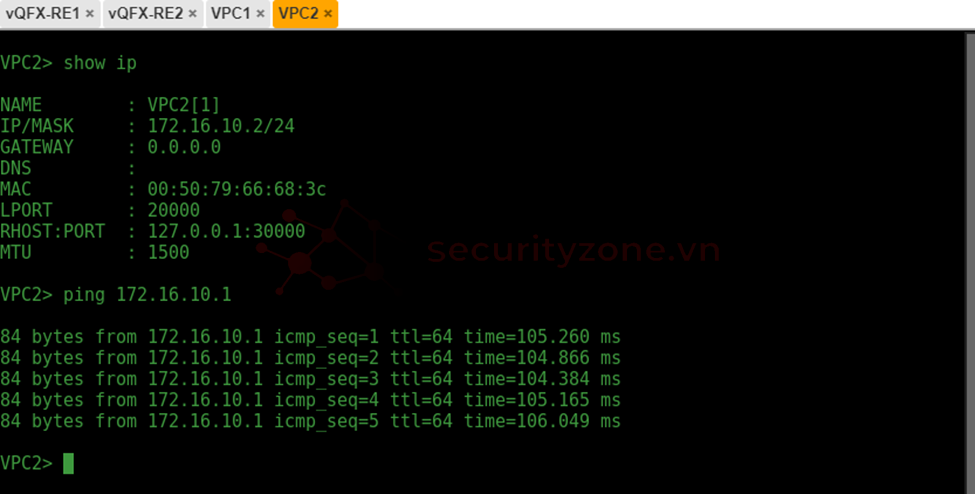

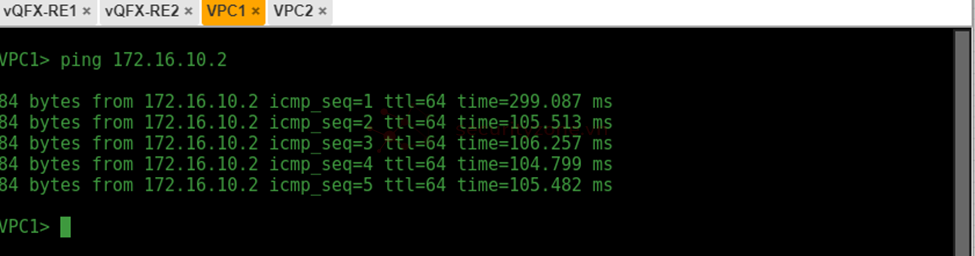

PC1 ping thử PC2 và ngược lại

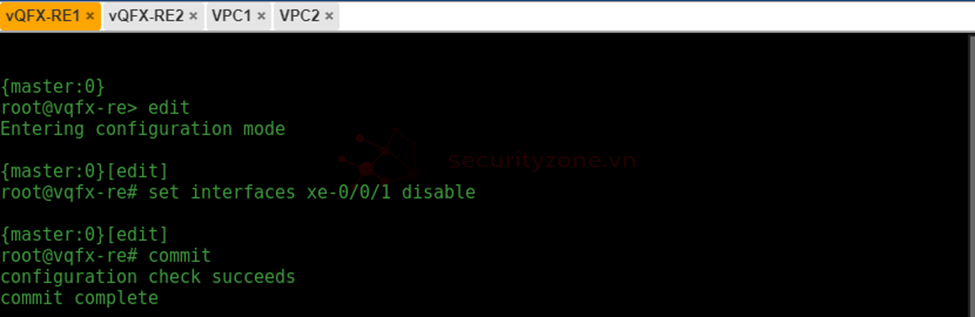

Thử tắt 1 interface trong LACP, để tắt ta dùng lệnh

set interfaces xe-0/0/1 disable



SW1

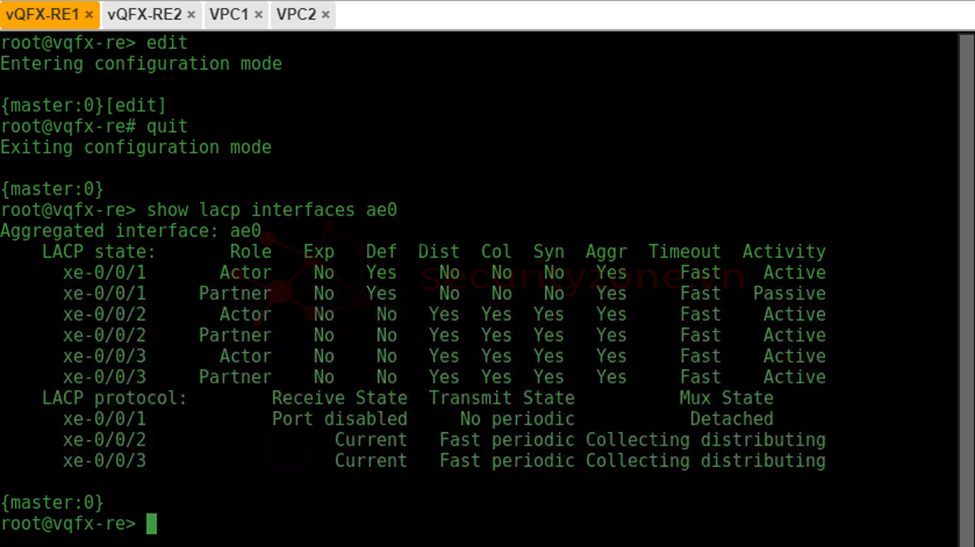

Ở đây ta có thể thấy interface xe-0/0/1 đã chuyển trạng thái Receive State từ Current thành Port disable và Mux State từ Collecting distributing thành Detached

SW2

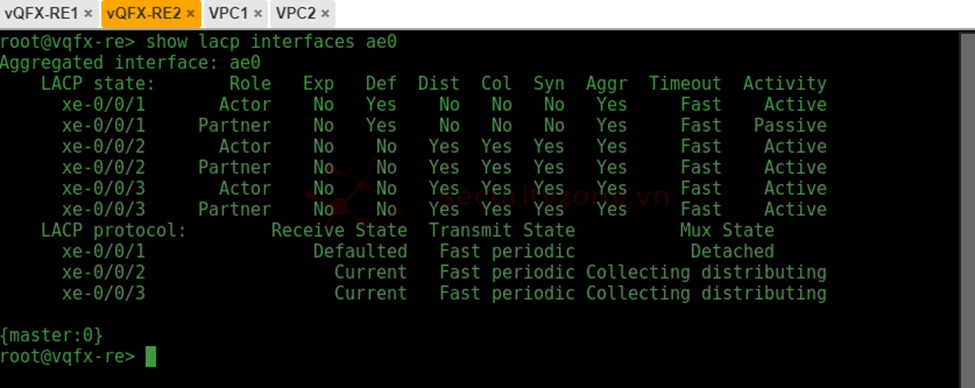

Ở đây ta có thể thấy interface xe-0/0/1 đã chuyển trạng thái Receive State từ Current thành Default và Mux State từ Collecting distributing thành Detached

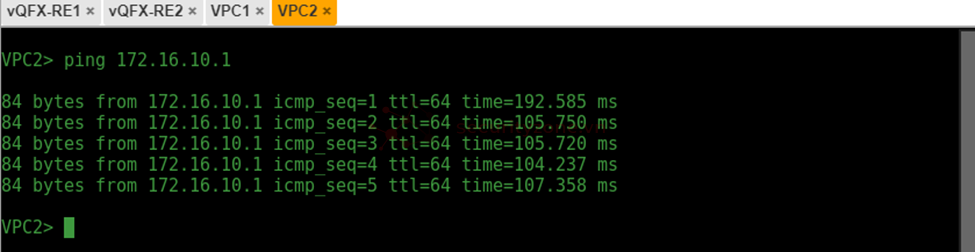

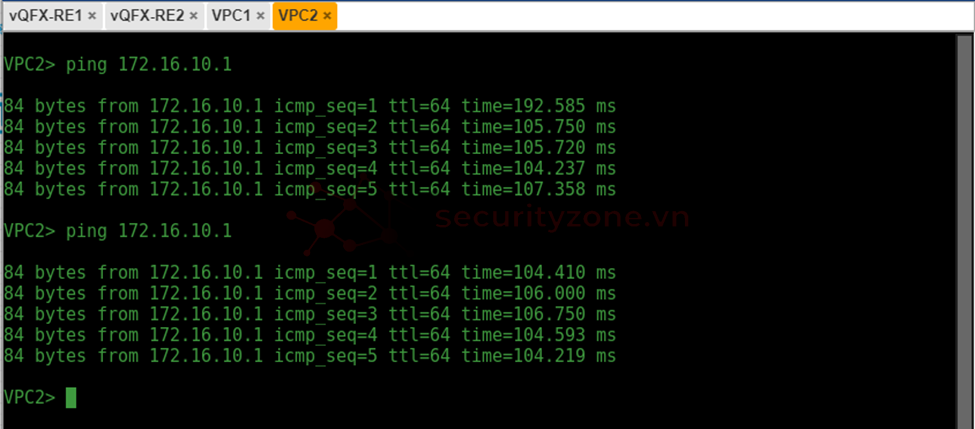

PC1 ping thử PC2 và ngược lại

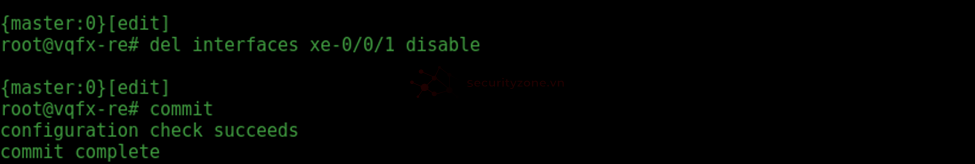

Bật lại interface xe-0/0/1, dùng lệnh

delete interfaces xe-0/0/1 disable



SW1



SW2

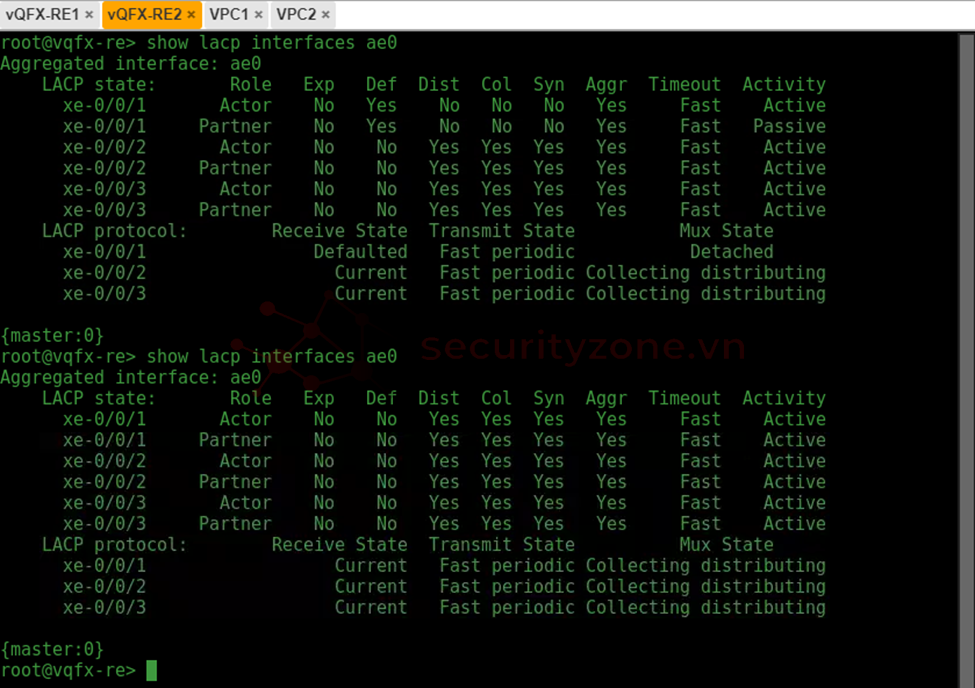

Các interface đã về lại trạng thái bình thường
PC1 lại ping thử PC2 và ngược lại
