Cisco Network Tìm Hiểu Và Cấu Hình Giao Thức Dự Phòng Kết Nối (LACP)

Nội dung: Tìm hiểu LACP là gì? Làm sao để cấu hình ?
Mục lục
I. LACP
1. LACP là gì ?
2. Lợi ích
3. Cơ chế hoạt động
II. Cấu hình LACP
1. Mô hình
2. Các bước thiết lập
I. LACP
1. LACP là gì ?
- LACP là viết tắt của Link Aggregation Control Protocol. Đây là một giao thức theo chuẩn IEEE 802.3ad.
- LACP cho phép bạn gộp nhiều cổng vật lý trên một thiết bị lại với nhau để tạo thành một đường kết nối logic duy nhất. Đường kết nối logic này được gọi là LAG.
2. Lợi ích
- Tăng băng thông: Gộp 4 cổng 1Gbps sẽ có một đường link logic với tổng băng thông là 4Gbps.
- Dự phòng kết nối: Nếu một trong các cổng vật lý trong nhóm LAG bị lỗi, traffic sẽ tự động được chuyển sang các cổng còn lại mà không gây mất kết nối.
3. Cơ chế hoạt động
- LACP là một giao thức "chủ động". Nó liên tục gửi các gói tin đặc biệt gọi là LACPDU qua các cổng đã được cấu hình để "nói chuyện" với thiết bị ở đầu bên kia.
- hai chế độ cấu hình quan trọng:

• Active: Cổng ở chế độ này sẽ chủ động gửi gói tin LACPDU và cố gắng "mời" thiết bị đầu kia tham gia vào nhóm LAG.
• Passive: Cổng ở chế độ này chỉ "lắng nghe". Nó sẽ không tự gửi LACPDU, nhưng nếu nó nhận được LACPDU từ một thiết bị "Active" ở đầu kia, nó sẽ đồng ý và tham gia vào nhóm LAG.

II. Cấu hình LACP

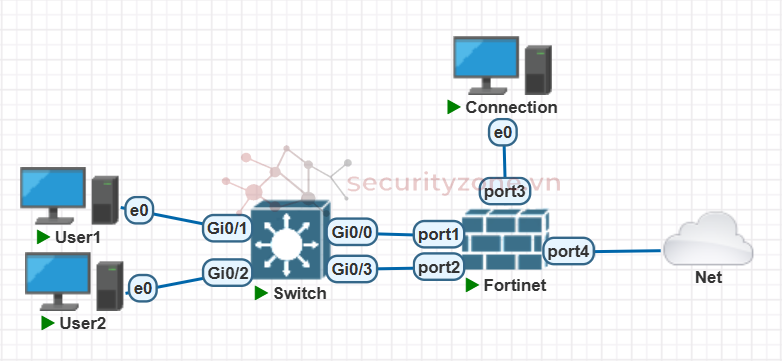

1. Mô hình

- Mô hình bao gồm:

• User1: VLAN 10
• User2: VLAN 20
• Switch: LAG(G0/0, G0/3)
• Firewall: LAG(Port1, Port2)

2. Các bước thiết lập
yêu cầu bắt buộc: Các cổng này phải có cùng tốc độ, cùng chế độ duplex (full-duplex), và cùng cấu hình VLAN hoặc cùng cấu hình trunk.

- Cấu hình Mode Access:
Switch(config)#interface g0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface g0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit


- Cấu hình Mode Trunk kèm LACP trên Switch:
Switch(config)#interface g0/0
Switch(config-if)#no switchport trunk allowed vlan 10,20
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#channel-group 1 mode active
Switch(config-if)#exit
Switch(config)#interface g0/3
Switch(config-if)#no switchport trunk allowed vlan 10,20
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#channel-group 1 mode active
Switch(config-if)#exit
