Allied Telesis VCStack trên Switch Allied Telesis

Trong môi trường mạng yêu cầu tính High Availability (độ sẵn sàng) như Data Center, bệnh viện, cơ quan, ngân hàng,... thì Stack switch là một công nghệ được phát triển để người quản trị có thể quản lý nhiều Switch thông qua một Master switch. Từ đó đơn giản hóa việc cấu hình, giảm thời gian triển khai, tăng tính HA cho hệ thống switch.

Bài lab này sẽ nói về cách Stack switch Allied Telesis AT-GS970EMX/25 bằng sử dụng công nghệ VCStack do hãng tự phát triển!

Mục lục

1. Giới thiệu về VCStack
2. Điều kiện để triển khai Stack
3. Các bước triển khai Stack

Mục tiêu: Triển khai VCStack trên 2 Switch AT-GS870MX

1. Giới thiệu về VCStack​

Virtual Chassis Stacking (VCStack) là một công nghệ độc quyền của Allied Telesis, cho phép cấu hình nhiều switch vật lý hoạt động như một switch logic duy nhất. Công nghệ này giúp đơn giản hóa quản lý mạng, tăng tính dự phòng, khả năng mở rộng và hiệu suất của hệ thống mạng

Lợi ích của VCStack:

• Đơn giản hóa quản lý: bằng việc sử dụng 1 switch làm Master, các cấu hình từ Master sẽ được đẩy xuống các Member trong Stack
• Tăng tính sẵn sàng: khi Master gặp sự cố thì các Member sẽ lên giành quyền làm Master giúp hệ thống hoạt động ổn định
• Mở rộng hệ thống: khi thêm switch vào hệ thống sẽ không làm gián đoạn dịch vụ

Cách bầu chọn Master/Member trong Stack:

• Nếu khởi động theo kiểu đồng thời (các switch bật lên cùng 1 lúc): switch sẽ dựa vào stack priority number và MAC address để chọn Master.
  • Stack Priority Number càng thấp, độ ưu tiên càng cao. Giá trị từ 0-255, mặc định là 128 -> độ ưu tiên cao nhất sẽ làm Master
  • MAC address thấp nhất sẽ làm Master (chỉ xét nếu Stack Priority Number là bằng nhau)
• Nếu khởi động theo kiểu tuần tự (các switch lần lượt bật lên): switch nào bật lên đầu tiên thì làm Master. Điều này sẽ được giữ cho đến khi tất cả các switch được khởi động và cấu hình Stack

2. Điều kiện để triển khai Stack​

Để triển khai Stack trên Switch Allied Telesis thì các switch trong Stack phải:

• Hỗ trợ VCStack
• Cùng dòng thiết bị (ví dụ như dòng AT-GS970EMX/25)

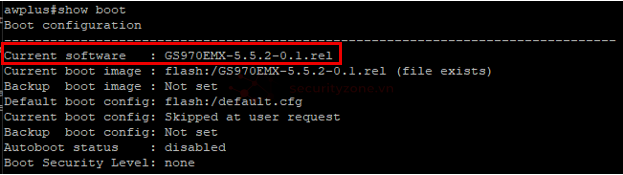

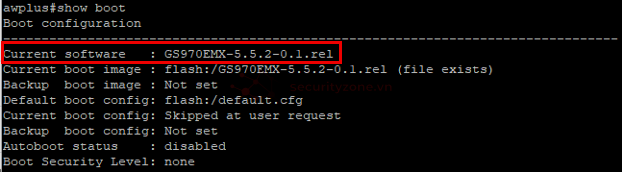

• Cùng phiên bản Firmware

3. Các bước triển khai Stack​

Trên switch sẽ có bảng đèn led hiển thị ID của switch đó. Trong bài lab này ID của 2 switch lần lượt là 1 và 2. Switch 1 làm Master và Switch 2 làm Member

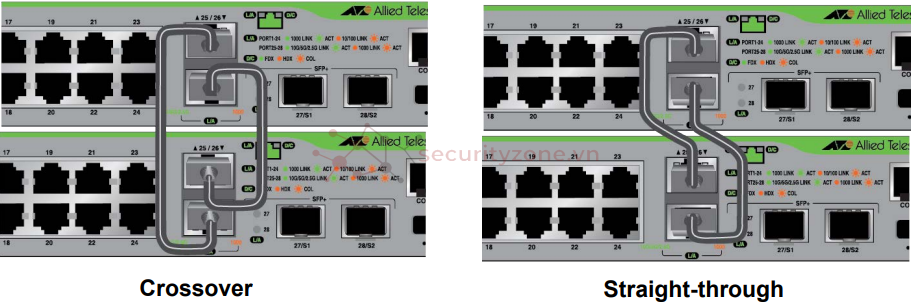

Bước 1: Khởi động switch đồng thời, cắm cáp vào 2 switch, VCStack đều hỗ trợ Stack trên port Quang (SFP+) và port Đồng. Ở bài lab này sẽ triển khai Stack trên port Đồng [id].0.25 và [id].0.26. Cách cắm dây như hình bên dưới, có thể sử dụng 1 trong 2 cách

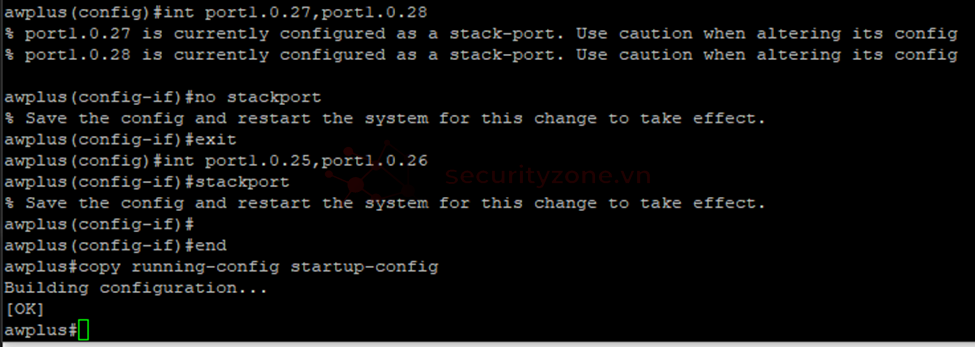

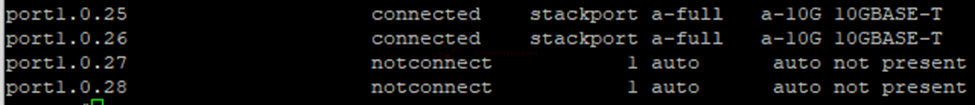

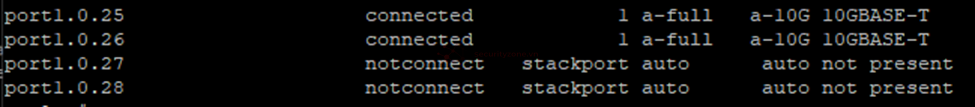

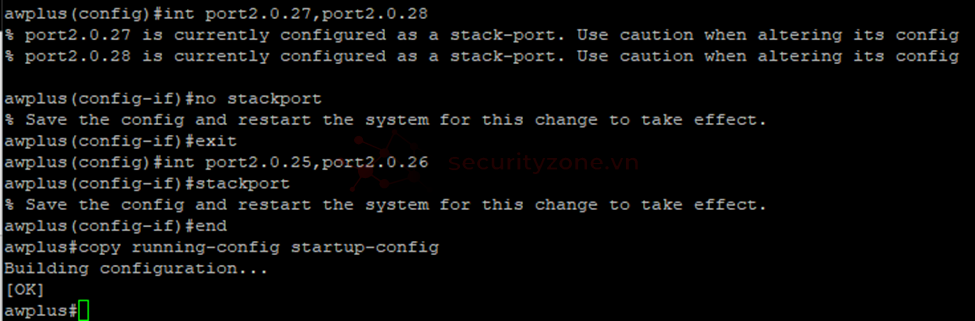

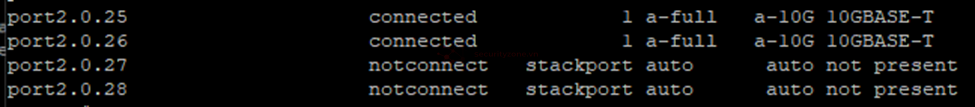

Bước 2: Trên switch 1, thực hiện disable stackport trên 2 port SFP+ (mặc định của switch là 2 port này sẽ là 2 stack port), enable stackport trên port 1.0.25 và port 1.0.26 sau đó lưu lại cấu hình. Làm tương tự với switch 2 trên port 2.0.25 và 2.0.26

Bước 3: Reboot lại thiết bị bằng cách rút nguồn điện để cấu hình được áp dụng

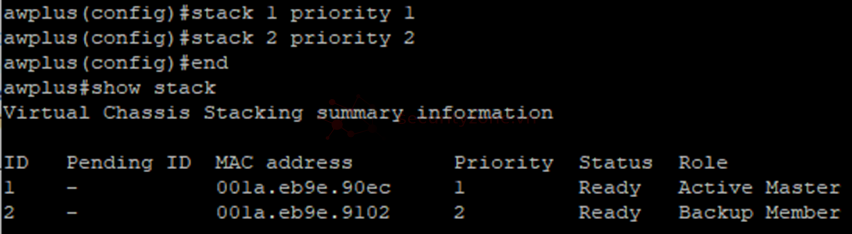

Bước 4: (Tùy chọn) Cấu hình priority cho switch bằng câu lệnh stack [stack_id] priority [priority_number]. Khuyến khích đặt priority number giống với ID cho dễ quản lý

Kiểm tra tính sẵn sàng​

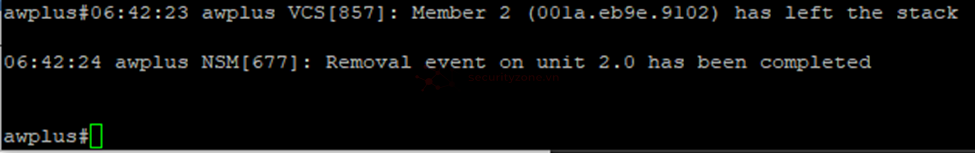

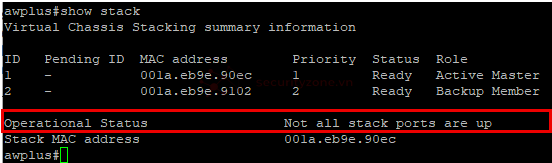

• Khi ngắt kết nối dây của một port trong Stack, trên switch sẽ thông báo như hình​

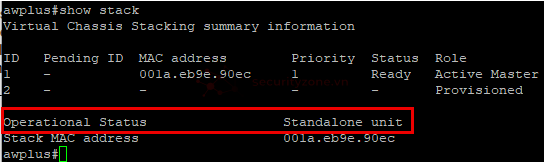

• Khi ngắt kết nối cả 2 port trong Stack, trên switch sẽ báo như hình​

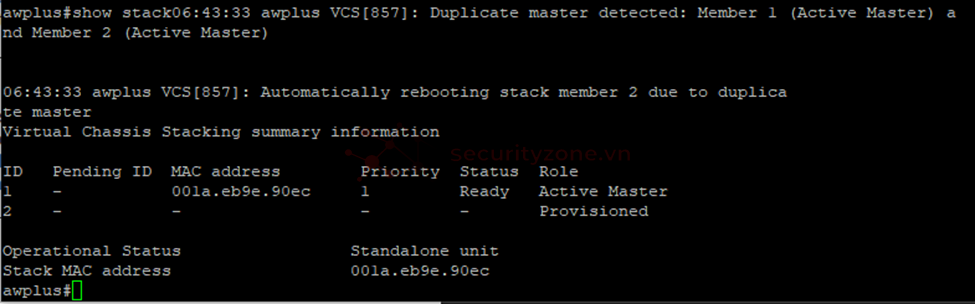

• Khi thêm thiết bị vào lại trong Stack, vì cả 2 đều phát hiện nhau là Master nên switch vừa thêm vào sẽ phải reboot​

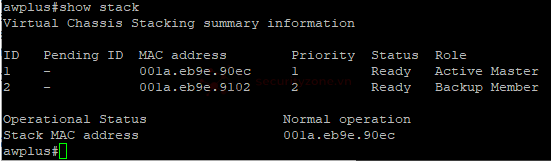

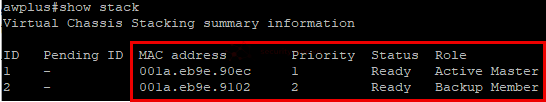

• Stack hoạt động bình thường​

Chúc các bạn thành công!
