Switch và router là 2 thiết bị mạng quan trọng xuất hiện trong hầu hết mô hình mạng. Bài viết này sẽ đi vào tìm hiểu các lệnh cấu hình cơ bản trên 2 thiết bị này.
II. Cấu hình
Mô hình đơn giản chỉ bao gồm PC, switch và router, bài lab được thực hiện trên Cisco packet tracer.
- Để thoát ra chế độ bên ngoài gần nhất, dùng lệnh "exit".
Đặt tên thiết bị
Đặt mật khẩu: với 2 cách đặt, secret sẽ mã hoá mật khẩu khi xerm lại cấu hình

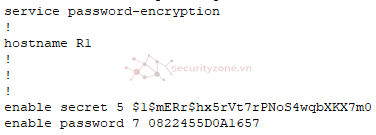

Mã hoá mật khẩu: nếu "enable secret" chỉ mã hoá mật khẩu khi vào chế độ quản trị thì lệnh dưới sẽ mã hoá toàn bộ mật khẩu
Đặt thông báo: hiển thị lời nhắn khi vào thiết bị
Cấu hình console: truy cập băng cổng console
Cấu hình VTY: truy cập bằng telnet, ssh
Cấu hình giao diện 1 cổng: cấu hình cổng g0/0/0 xuống PC
Lưu lại cấu hình: lưu cấu hình đang chạy vào NVRAM.

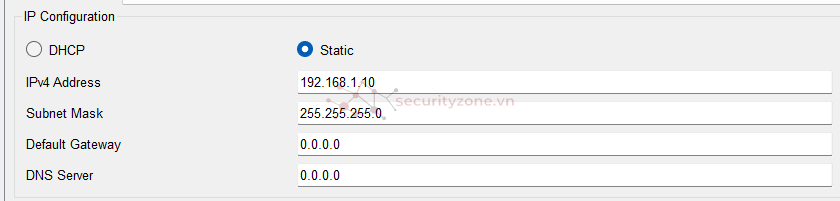

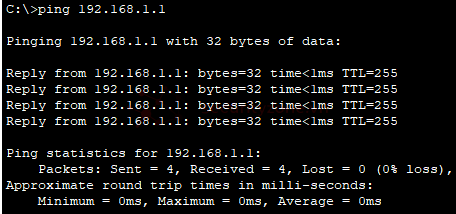

Đặt IP tĩnh ở PC1 cùng lớp mạng với cổng g0/0/0 của R1 rồi tiến hành ping kiểm tra
Kiểm tra cấu hình:
Các cấu hình cơ bản của switch cũng tương tự như router: đặt tên, mật khẩu, thông báo, console, VTY.
MỤC LỤC
I. Mô hìnhII. Cấu hình
1. Chế độ truy cập
2. Cấu hình cơ bản
I. Mô hình

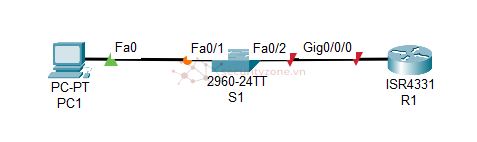

Mô hình đơn giản chỉ bao gồm PC, switch và router, bài lab được thực hiện trên Cisco packet tracer.
II. Cấu hình
1. Chế độ truy cập
- Phân cấp 3 chế độ truy cập chính với đặc quyền tăng dần:+ User EXEC Mode (Router>): chế độ đầu tiên khi vào thiết bị, chỉ có thể ping và xem thông tin cơ bản thiết bị.
+ Privileged EXEC Mode (Router#): Từ User EXEC Mode dùng lệnh "enable" để vào, có thể xem, kiểm tra các cấu hình cụ thể.
+ Global Configuration Mode (Router(config)#): Từ Privileged EXEC Mode dùng lệnh "enable" để vào, đây là chế độ để cấu hình các thay đổi cần thiết cho thiết bị.
- Ngoài ra, còn có các chế độ cấu hình cụ thể khi đi sâu vào từ chế độ Global Configuration Mode: cấu hình giao diện (Router(config-if)#), cấu hình giao thức định tuyến (Router(config-router)#),...- Để thoát ra chế độ bên ngoài gần nhất, dùng lệnh "exit".
2. Cấu hình cơ bản
Các cấu hình đều được thực hiện trên chế độ Global Configuration Mode hoặc sâu hơnĐặt tên thiết bị
Mã:
Router(config)# hostname R1
Mã:
R1(config)#enable password cisco
R1(config)#enable secret cisco
Mã:
R1(config)#service password-encryption
Mã:
R1(config)#banner motd !This is router 1!
Mã:
R1(config)# line console 0
R1(config-line)# password cisco
R1(config-line)# login
R1(config-line)# exit
Mã:
R(config)# line vty 0 4
R1(config-line)# password cisco
R1(config-line)# login
R1(config-line)# exit
Mã:
R1(config)# int g0/0/0
R1(config-if)# ip add 192.168.1.1 255.255.255.0
R1(config-if)# no sh
R1(config-if)# exit
Mã:
R1# copy running-config startup-configKiểm tra cấu hình:
Mã:
R1# show running-configCác cấu hình cơ bản của switch cũng tương tự như router: đặt tên, mật khẩu, thông báo, console, VTY.
