Sau khi tìm hiểu kỹ lý thuyết về địa chỉ MAC, hoạt động của switch, vlan, trạng thái access và trunking, ta sẽ luyện tập thông qua bài lab để tìm hiểu các câu lệnh cấu hình của chúng.
II. Cấu hình chi tiết
Mô hình gồm 2 switch và 4 PC.
Ping kiểm tra từ PC1 (vlan 10) sang PC3 (vlan 10)
Ping kiểm tra từ PC2 (vlan 10) sang PC4 (vlan 20)
Mục lục
I. Mô hìnhII. Cấu hình chi tiết
1. Cấu hình VTP
2. Tạo vlan
3. Cấu hình access
4. Cấu hình trung kế
III. Kiểm tra kết quảI. Mô hình

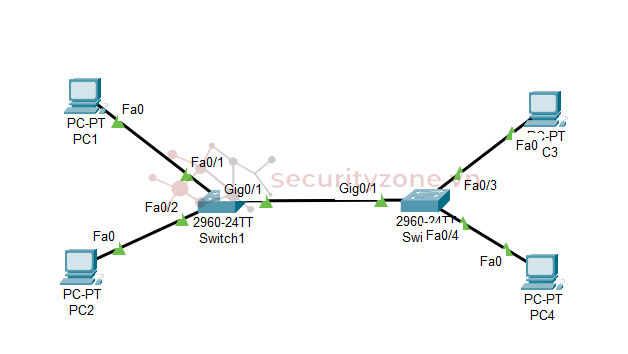

Mô hình gồm 2 switch và 4 PC.
- 2 switch kết nối nhau bằng 2 cổng g0/1
- Các cổng f0/1, f0/2 của switch 1 lần lượt kết nối đến PC 1 và 2, các cổng f0/3, f0/4 của switch 2 lần lượt kết nối đến PC 3 và 4.
- PC1 và PC3 thuộc vlan 10; PC2 và PC4 thuộc vlan 20.
Yêu cầu:- Cấu hình access cho các cổng xuống PC.
- Cấu hình trung kế cho cổng giữa 2 switch.
II. Cấu hình chi tiết
1. Cấu hình VTP
Với VTP, chỉ cần cấu hình vlan trên switch làm server thì các switch client sẽ nhận được thông tin tương ứng
Mã:
S1(config)#vtp mo ser #client với S2
S1(config)#vtp do cisco
S1(config)#vtp pass cisco2. Tạo vlan

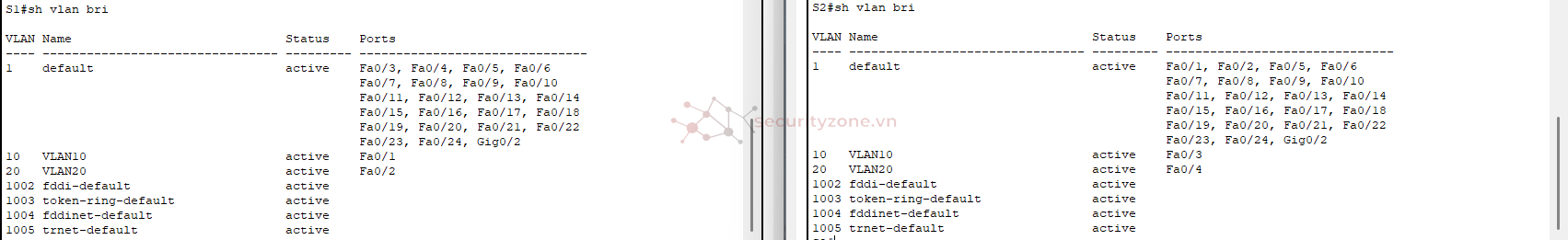

Chỉ cần tạo vlan 10, 20 trên switch 1, switch 2 sẽ nhận được cấu hình
Mã:
S1(config)#vlan 10
S1(config-vlan)#name VLAN10
S1(config-vlan)#ex
S1(config)#vlan 20
S1(config-vlan)#name VLAN20
S1(config-vlan)#ex3. Cấu hình access
Cấu hình access cho cổng tương ứng với vlan theo yêu cầu, tương tự với switch 2
Mã:
S1(config)#int f0/1
S1(config-if)#sw mo ac
S1(config-if)#sw ac vl 10
S1(config-if)#ex
S1(config)#int f0/2
S1(config-if)#sw mo ac
S1(config-if)#sw ac vl 204. Cấu hình trung kế
Cấu hình cho phép cả 2 vlan 10, 20 đều đi qua được, tương tự với switch 2
Mã:
S1(config)#int g0/1
S1(config-if)#sw mo tr
S1(config-if)#sw tr al vlan 10,20III. Kiểm tra kết quả

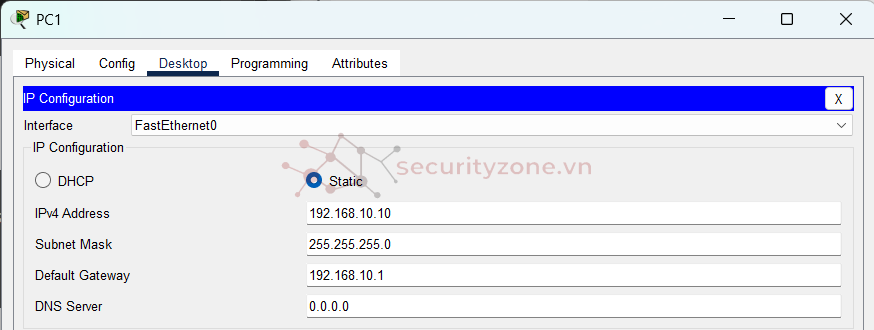

Đặt ip tĩnh cho các PC theo yêu cầu

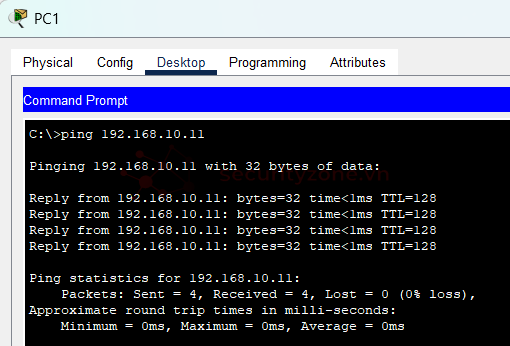

Ping kiểm tra từ PC1 (vlan 10) sang PC3 (vlan 10)

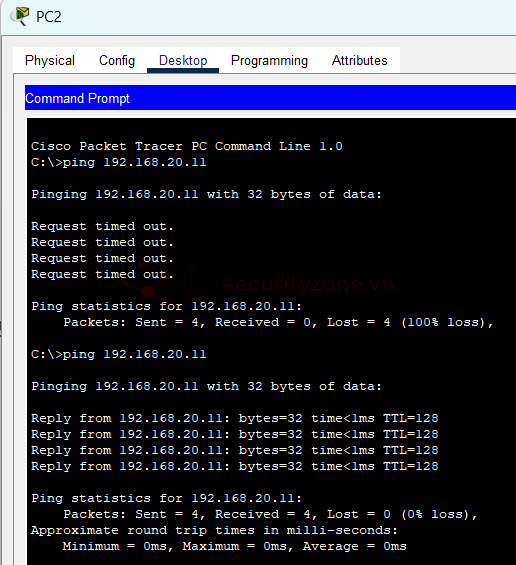

Ping kiểm tra từ PC2 (vlan 10) sang PC4 (vlan 20)
