CCNA [A-II-3] [Lab] Cấu hình giao thức dự phòng kết nối (LACP)

Đăng Duy · Lúc 16:17:04 Hôm qua

Sau khi tìm hiểu lý thuyết về LACP, ta sẽ tiến hành cấu hình LACP giữa 2 switch để kiểm tra khả năng mở rộng và dự phòng của chúng.

Mục lục

I. Mô hình
II. Cấu hình
1. Cấu hình LACP
2. Chỉ cho phép tối đa 2 cổng hoạt động
3. Kiểm tra tính dự phòng

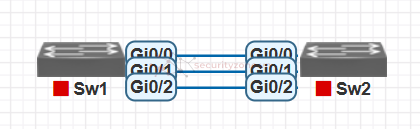

I. Mô hình

- Mô hình gồm 2 switch kết nối với nhau bằng 3 cổng vật lý: g0/0-2
- Yêu cầu:

+ Cấu hình switch 1 active, switch 2 passive

+ Chỉ cho phép tối đa 2 cổng hoạt động

+ Tắt 1 cổng đang hoạt động để kiểm tra tính dự phòng

II. Cấu hình

1. Cấu hình LACP

Cấu hình sw1 ở trạng thái active, tương tự với sw2 nhưng là passive. Khi đó sw1 sẽ gửi các LACPDUs đến sw2 để thương lượng.

Mã:

Sw1(config)# int ran g0/0 - 2
Sw1(config-if-range)# channel-g 1 mo ac
Sw1(config-if-range)# ex
Sw1(config)# int port-c 1
Sw1(config-if-range)#swt tr encap dot
Sw1(config-if)# sw mo tr
Sw1(config-if)# no shut
Sw1(config-if)# ex

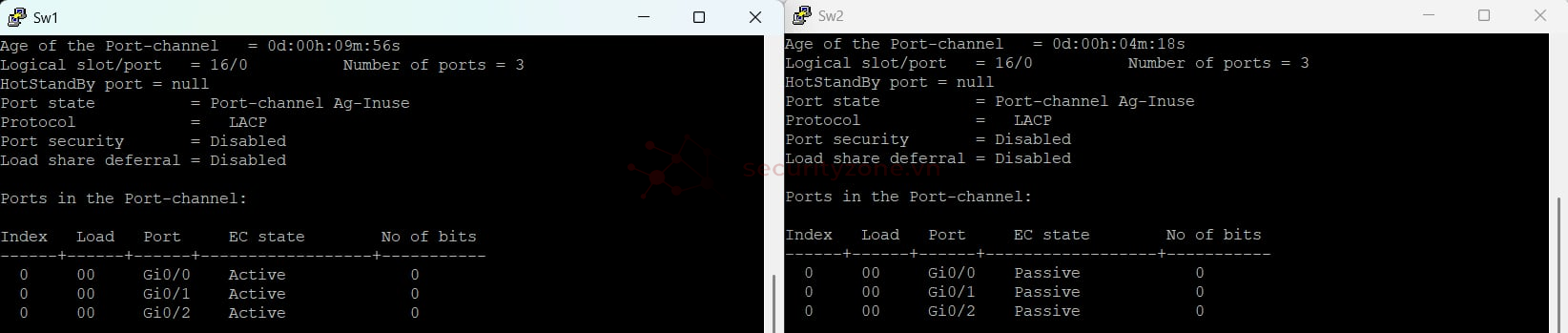

Kiểm tra

2. Chỉ cho phép tối đa 2 cổng hoạt động

Trên switch active, ta cấu hình max-bundle bằng 2 để giới hạn số cổng, lúc này cổng còn lại sẽ vào trạng thái dự phòng standby.

Mã:

Sw1(config)# int port-c 1
Sw1(config-if)# lacp max 2
Sw1(config-if)# lacp rate f //tốc độ phản ứng với sự cố nhanh hơn

Để xác định cụ thể cổng nào hoạt động, cổng nào dự phòng, cần cấu hình độ ưu tiên cho chúng, ở đây chọn cổng g0/0 và g0/1 hoạt động, để độ ưu tiên xuống thấp so với độ ưu tiên mặc định (100<)

Mã:

Sw1(config)# int ran g0/0-1
Sw1(config-if)# lacp po 100

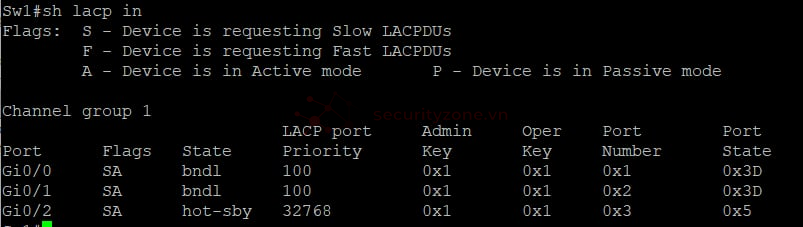

Kiểm tra

3. Kiểm tra khả năng dự phòng

Tắt một cổng đang hoạt động đi để xem thử cổng dự phòng g0/2 có thay thế hay không

Mã:

Sw1(config)# int g0/0
Sw1(config-if)#sh

Kiểm tra lại

Như vậy cổng g0/2 đã thay thế cổng g0/0 bị tắt thành công.
