Fortinet [B-II-3] [Lab] Cấu hình Layer 2: Triển khai firewall ở chế độ bridge mà không thay đổi cấu trúc mạng

Chế độ bridge cho phép triển khai thiết bị vào mạng mà không cần thay đổi cấu trúc liên kết mạng hay địa chỉ IP của các thiết bị. Ở chế độ này, tường lửa hoạt động như một switch ở lớp 2, kiểm tra và lọc lưu lượng mà nó truyền qua. Bài viết sẽ hướng dẫn cấu hình bridge trên firewall Fortigate đơn giản, hiệu quả.

Mục lục

I. Mô hình
II. Cấu hình chi tiết
III. Kiểm tra kết quả

I. Mô hình

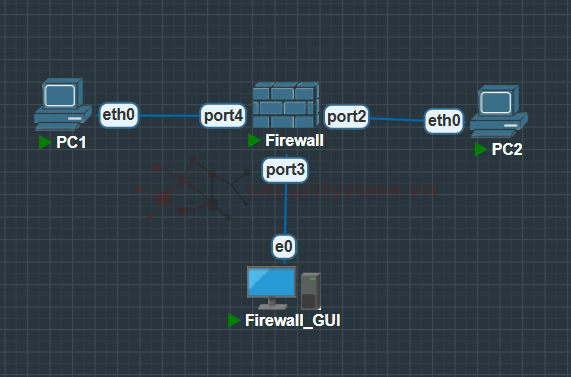

Mô hình gồm tường lửa kết nối với 2 pc (cổng 2 và 4) đóng vai trò như một switch, cổng 3 kết nối với một máy để chạy giao diện cấu hình trên web cho trực quan.
Yêu cầu: cấu hình tường lửa ở chế độ bridge cho phép 2 pc thấy được nhau.
Hướng giải quyết: tạo một interface cho 2 cổng PC

II. Cấu hình

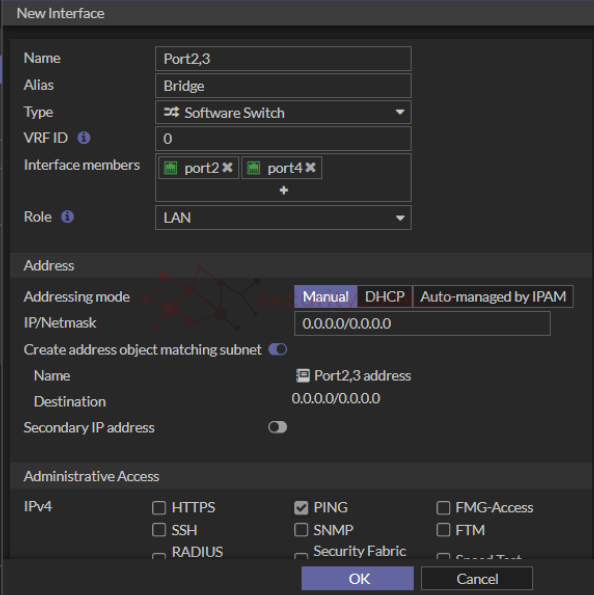

Vào Network/Interface để tạo giao diện bridge, chọn loại là "Software switch" với cổng thành viên là cổng đi đến 2 pc

III. Kiểm tra kết quả

Kiểm tra lại trên Network/Interface

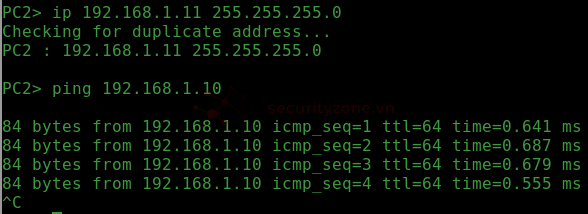

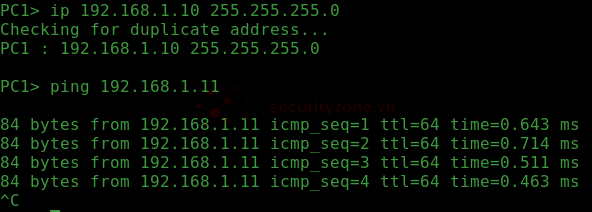

Đặt ip trên 2 pc để ping qua nhau kiểm tra
