CCNA [Lab 01 II]: Tìm Hiểu Layer 2 Address Và Hoạt Động Của Switch, VLAN, Access, Trunking

Sau khi tìm hiểu lý thuyết về Layer 2 Address và hoạt động của Switch, ta sẽ có một lab nhỏ để hiểu hơn về cách hoạt động của Switch, VLAN, Access, Trunking trong mạng máy tính

Mục tiêu: Đề xuát một mô hình mạng đơn giản, gồm 2 VLAN 10 và VLAN 20, cấu hình sao cho các máy tính cùng 1 VLAN có thể ping được với nhau, từ đó hiểu hơn về cách hoạt động của Switch, VLAN, Access, Trunk



Trên Switch 0, cấu hình như sau:

Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name vlan10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name vlan20
Switch(config-vlan)#exit
Switch(config)#int Fa0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#int Fa0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#int Fa0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 10,20
Switch(config-if)#end
Switch#wr

Giải thích cấu hình: tạo 2 VLAN 10 và VLAN 20 trên switch 0. Ở port Fa0/1, cấu hình mode access và gán VLAN 10 vào Fa0/1. Ở port Fa0/2, cấu hình mode access và gán VLAN 20 vào port Fa0/2. Ở port Fa0/3, cấu hình đường trunk, cho phép traffic của 2 VLAN 10, 20 có thể đi qua interface này, từ đó các PC cùng 1 VLAN có thể giao tiếp được nhau.

Tương tự như trên Switch 0, cấu hình trên Switch 1

Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name vlan10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name vlan20
Switch(config-vlan)#exit
Switch(config)#int Fa0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#int Fa0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#int Fa0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 10,20
Switch(config-if)#end
Switch#wr

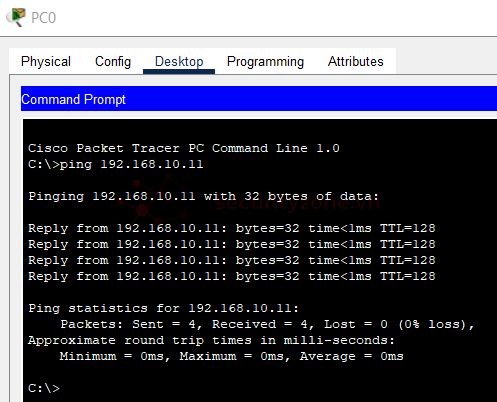

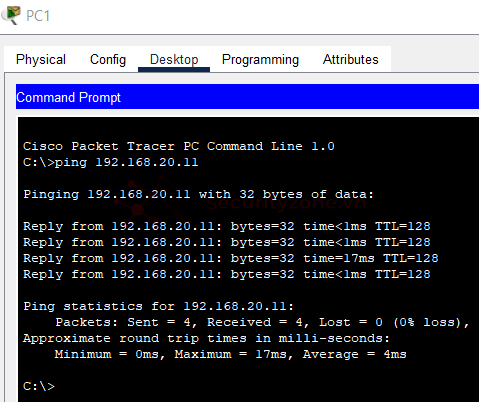

Kết quả
