Aruba Network [LAB-03] Hướng dẫn cấu hình HA cho cặp thiết bị Mobility Controller

hyunhhuy

Moderator
Xin chào mọi người, ở bài viết này mình sẽ hướng dẫn cấu hình tính năng HA cho thiết bị Mobility Controller....

Mục lục:
I. Giới thiệu
II. Yêu cầu tối thiểu khi cấu hình HA
III. Hướng dẫn cấu hình HA cho cặp thiết bị Mobility Controller


I. Giới thiệu

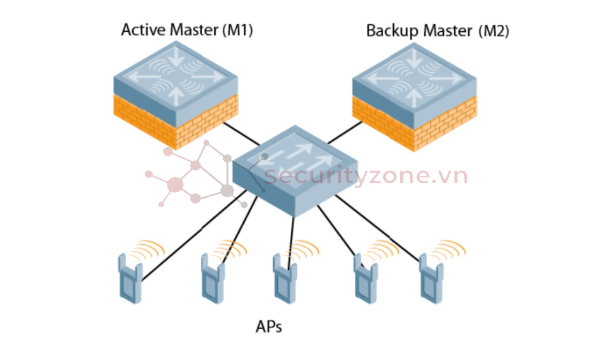

Việc cấu hình HA (High Availability) cho Mobility Controller trong hệ thống mạng không dây là rất quan trọng để đảm bảo mạng luôn hoạt động ổn định, liên tục và không gián đoạn.
Một vài lợi ích khi cấu hình HA cho Mobility Controller

Nếu Mobility Controller chính (Primary) bị lỗi, sập nguồn, hoặc mất kết nối, Controller dự phòng (Standby) sẽ tự động tiếp quản (failover)​
Người dùng (client) không bị rớt mạng, các AP (Access Point) tiếp tục hoạt động bình thường​
HA giúp giảm nguy cơ downtime do lỗi phần cứng, phần mềm hoặc bảo trì thiết bị.​
Hỗ trợ chia tải nếu một controller gặp sự cố, sẽ được phân phối lại cho controller còn lại.​
Đảm bảo hoạt động ổn định cho người dùng và hệ thống backend → giúp tránh thiệt hại chi phí do downtime.​

II. Yêu cầu tối thiểu khi cấu hình HA
Mọi người có thể cấu hình HA giữa 02 thiết bị có model khác nhau. Ví du: giữa thiết bị Aruba Controller 7205 và 7210,...​
Hai thiết bị Controller phải giống version firmware hiện tại.​
Chuẩn bị 01 IP dùng làm VRRP giữa 02 thiết bị Controller. Sau đó, các access point join vào Controller bắt buộc phải trỏ đến IP VRRP để có thể dự phòng nếu thiết bị Primary gặp sự cố.​
III. Hướng dẫn cấu hình HA cho cặp thiết bị Mobility Controller

Trên thiết bị 01

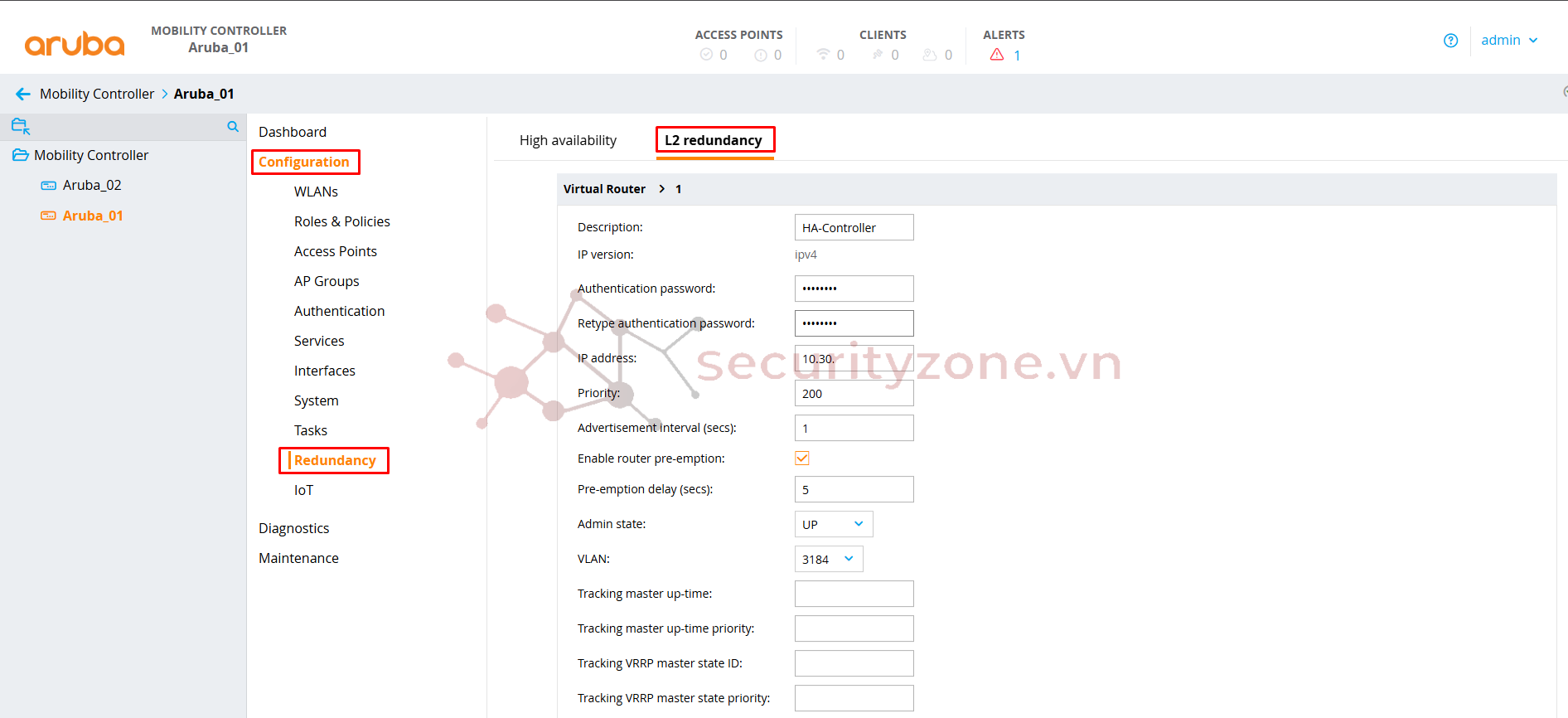

Truy cập GUI > Configuration > Redundancy > L2 redundancy tạo 1 Virtual Router Table
Description: Nhập tên Table
IP version: ipv4
Authentication password: nhập password
Retype authentication password: nhập lại password
IP Address: Nhập IP VRRP
Priority: thông số thiết bị cao hơn sẽ thành thiết bị primary. Ở đây mình sẽ nhập ID: 200 (sẽ thành primary).
Advertisement Interval (sec): Thời gian thiết bị Primary gửi gói tin Advertisement cho các router Standby
Enable router pre-emption: Enable
Admin State: UP
VLAN: VLAN MGMT

Mọi người cấu hình tương tự cho thiết bị 02.
Lưu ý:
Nhập authentication password giống với thiết bị 01.
Thông số priory trên thiết bị 02 phải thấp hơn thiết bị 01 or tùy mọi người config nhé.

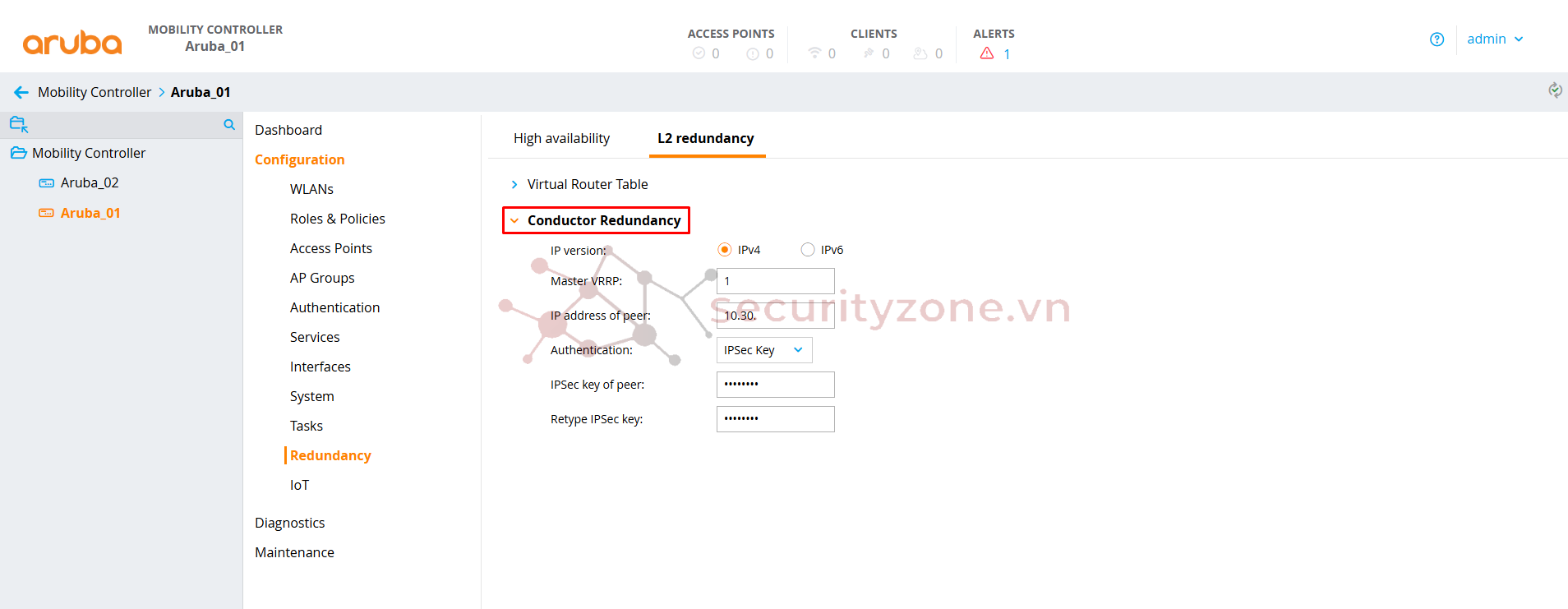

Ở mục Conductor Redundancy, cấu hình thông số như sau:
IP version: IPv4
Master VRRP: 1
IP address or peer: nhập IP thiết bị 02
Authentication: chọn IPsec Key
IPsec key of peer: Nhập key
Retype IPsec key: nhập lại key

Mọi người cấu hình tương tự trên thiết bị 02.
Lưu ý: Nhập IPsec key giống với thiết bị 01.

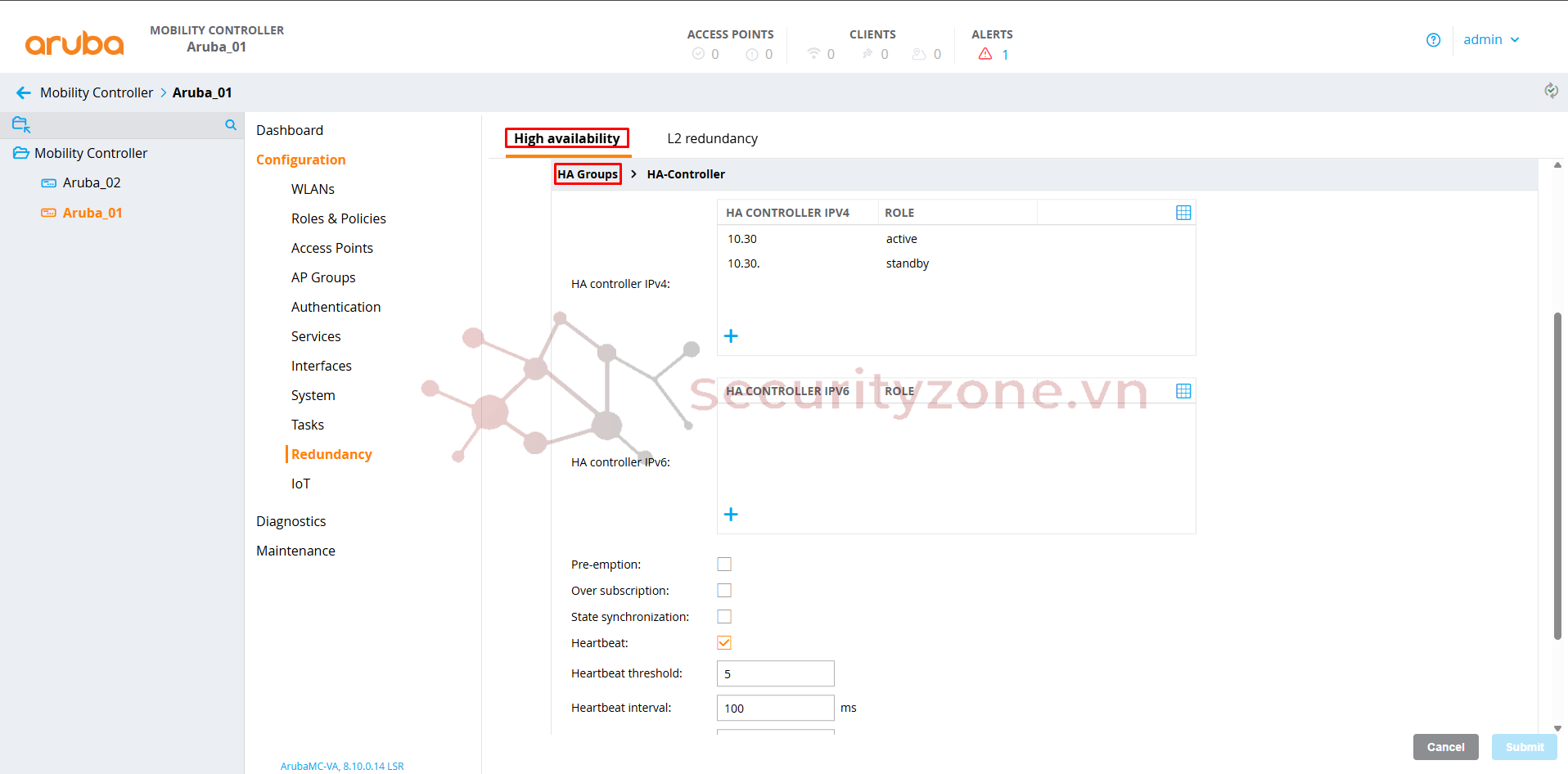

Sau khi cấu hình xong trên cả 02 thiết bị, ở mục High availability, tạo thêm một HA Group
HA controller IPv4: nhập IP thiết bị 01 với role là active, thiết bị 02 với role là standby và các thông số phía dưới như hình

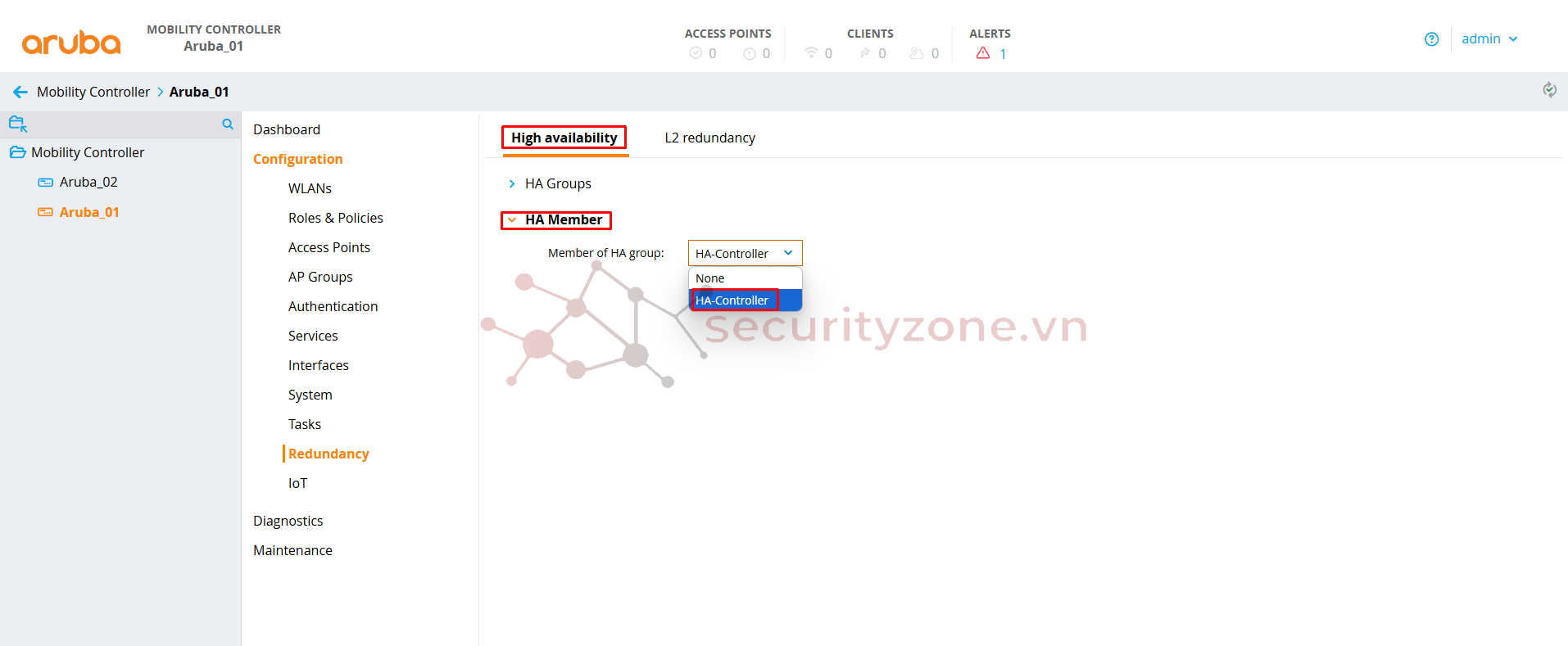

Ở mục HA member, trỏ về group vừa tạo bên trên.




Kiểm tra tính năng HA đã cấu hình trên thiết bị

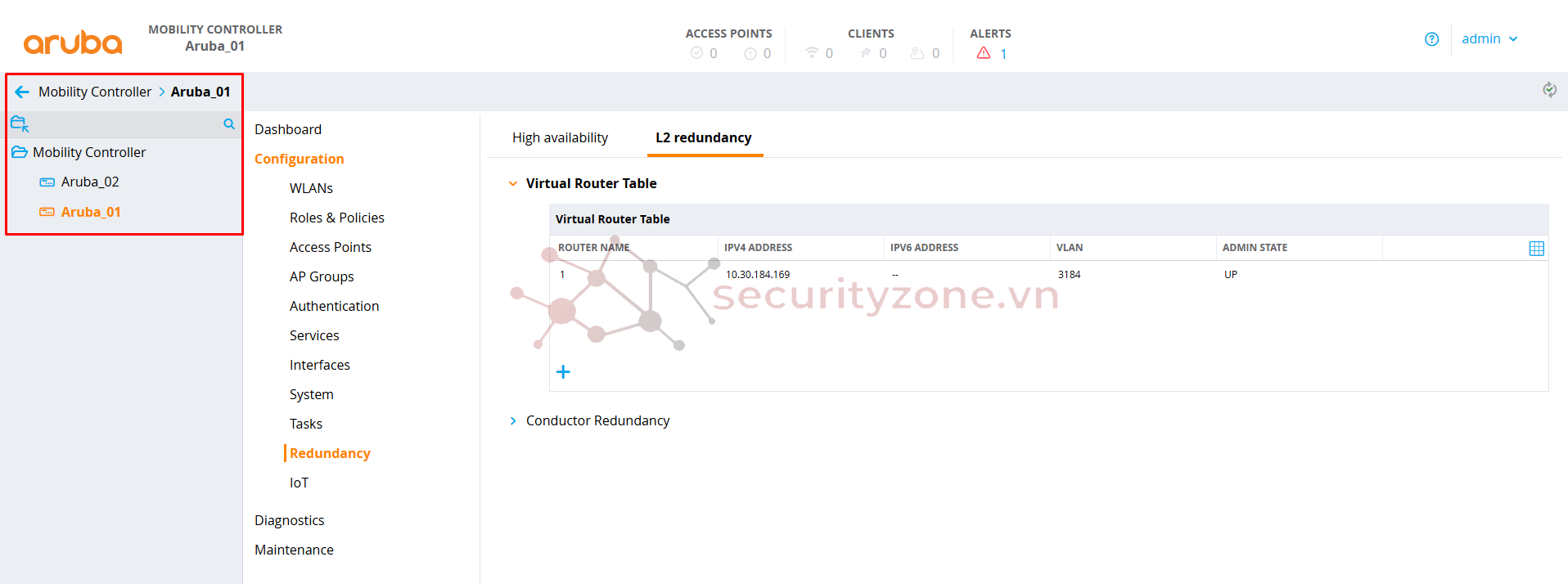

Trên GUI, trên cùng một giao diện đã nhận được 02 thiết bị Aruba vừa cấu hình HA phía trên

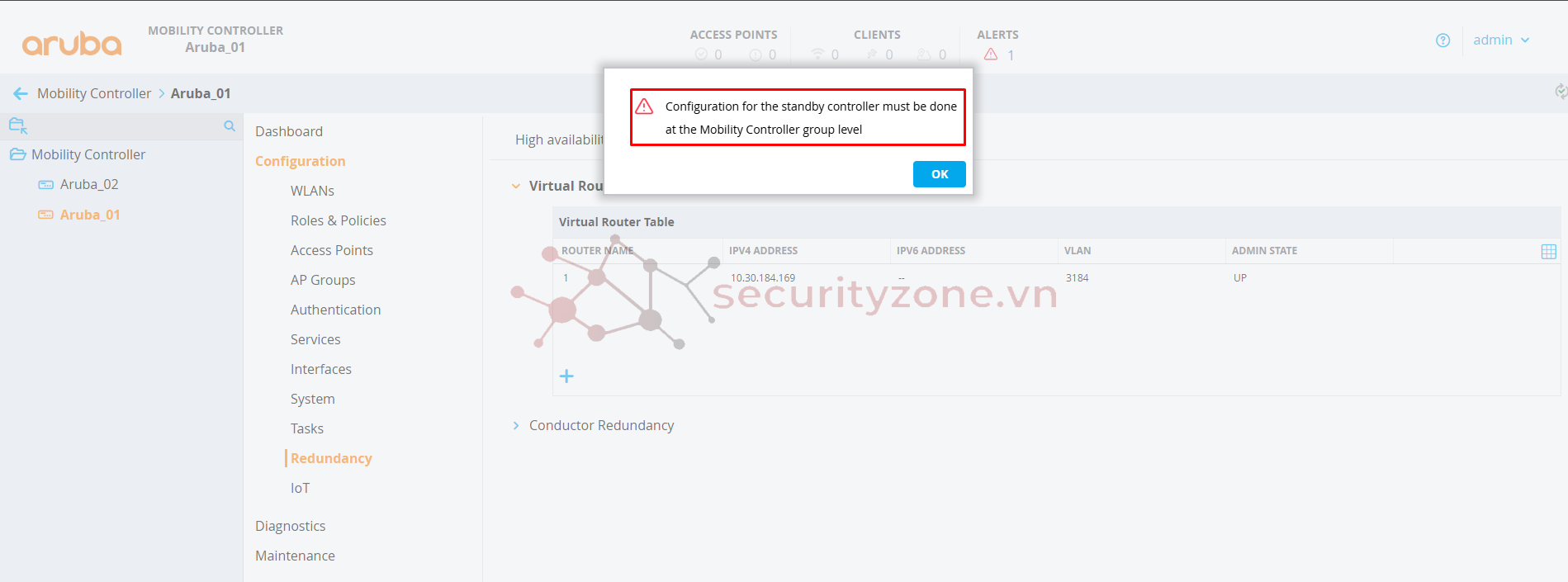

Khi nhấn vào thiết bị Aruba_02, hệ thống cảnh báo không được cấu hình trên thiết bị Aruba_02. Do đó, chỉ được cấu hình trên thiết bị Primary

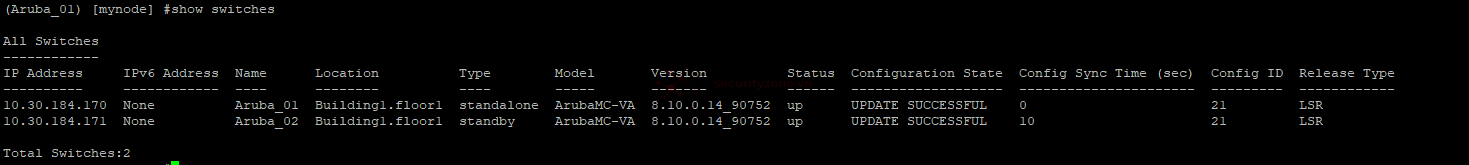

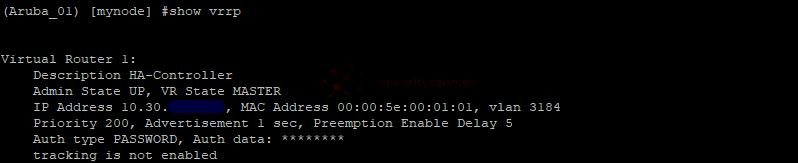

Thực hiện SSH vào thiết bị Controller kiểm tra thông tin vrrp và thông tin thiết bị HA....





Cảm ơn mọi người đã xem bài viết của mình!!!
