Giao Thức Ngăn Chặn Layer 2 Loop (STP, RSTP, MSTP)​


Trong phần thực hành này, chúng ta sẽ cấu hình và kiểm tra hoạt động của các giao thức ngăn chặn vòng lặp Layer 2 trên thiết bị Allied Telesis, bao gồm STP, RSTP và MSTP.

1. Mô hình

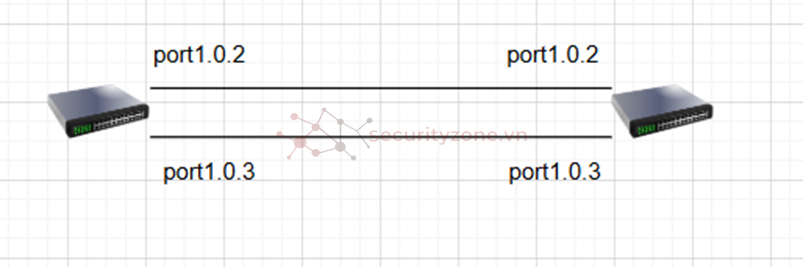

Hình 1: Mô hình cơ bản
Mô hình mạng bao gồm hai switch Layer 2 của Allied Telesis được kết nối trực tiếp với nhau thông qua hai đường cáp mạng vật lý, tạo thành một vòng lặp (Loop) Layer 2. Mỗi switch sử dụng hai cổng (ví dụ: port1.0.2 và port1.0.3) để kết nối chéo với switch còn lại. Cấu hình này thường được dùng để tăng tính sẵn sàng (redundancy) hoặc cân bằng tải (load balancing), nhưng nếu không có cơ chế kiểm soát vòng lặp như STP, RSTP hoặc MSTP, mạng có thể rơi vào trạng thái broadcast storm, gây nghẽn băng thông và mất ổn định toàn bộ hệ thống.

2. Thực hiện cấu hình


- Cấu hình STP:
Cần kích hoạt mode STP đặt độ ưu tiên trên cả hai Switch như sau:
Mã:
spanning-tree mode stp
spanning-tree priority 4096
Cấu hình STP trên các Interface như sau:
Mã:
interface port1.0.2
spanning-tree guard root
spanning-tree portfast      ! Nếu cắm PC
spanning-tree bpduguard     ! Bảo vệ khỏi BPDU trái phép

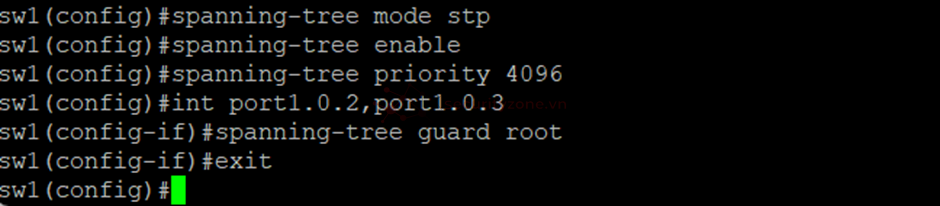

Hình 2: Cấu hình trên Switch 1 (Root bridge)

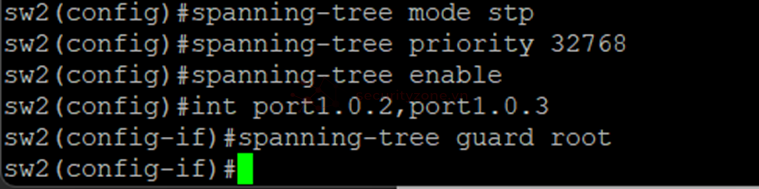

Hình 3: Cấu hình trên Switch 2
Xem thông tin cấu hình bằng lệnh
Mã:
show spanning-tree int <interface port-lists>

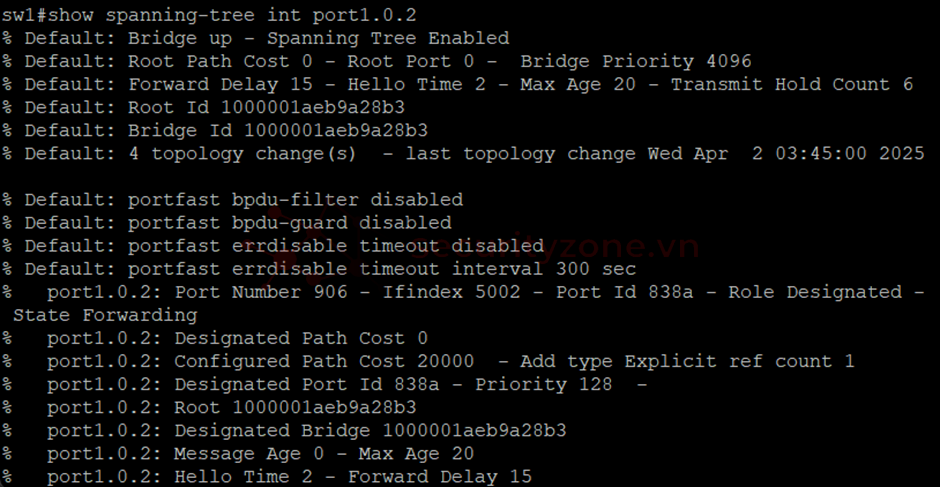

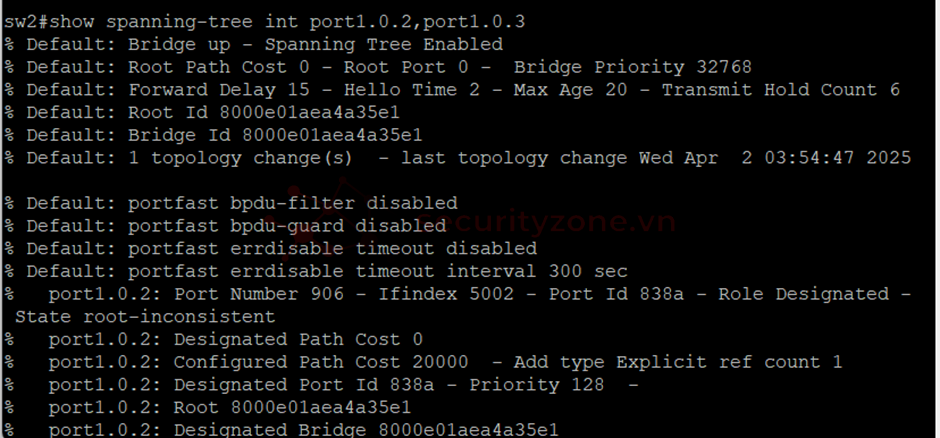

Hình 4: Trên Switch 1

Hình 5: Trên Switch 2
- Cấu hình RSTP:
Tương tự như cấu hình STP, ta cần thực hiện bật chế độ RSTP trên switch:
Mã:
spanning-tree mode rstp
spanning-tree priority 4096
Tiếp theo cũng cần cấu hình trên Interface như STP

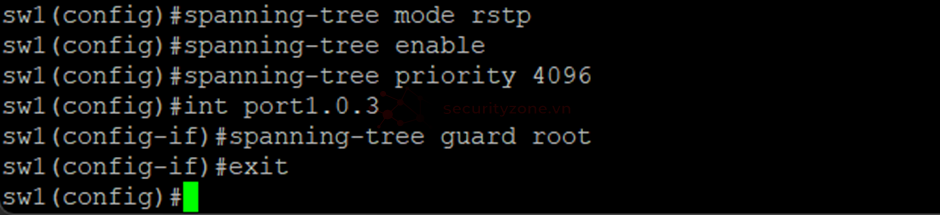

Hình 6: Cấu hình trên Switch 1 (Root Bridge)

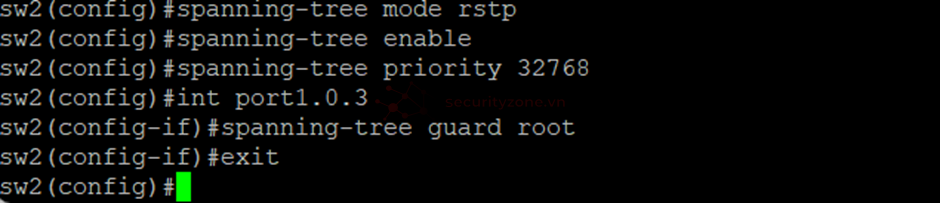

Hình 7: Cấu hình trên Switch 2

Thực hiện kiểm tra cấu hình

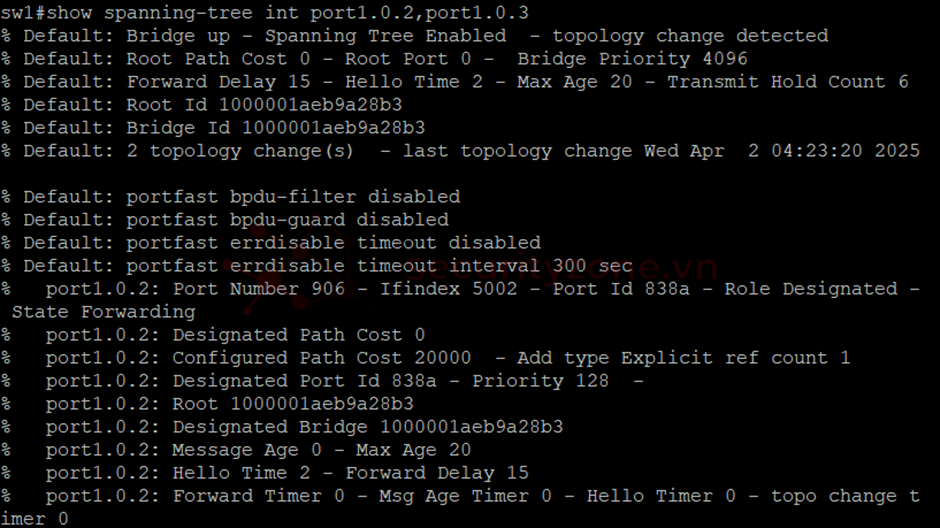

Hình 8: Kiểm tra cấu hình
- Cấu hình MSTP:
Trước tiên cần thực hiện tạo các VLAN trên mỗi Switch

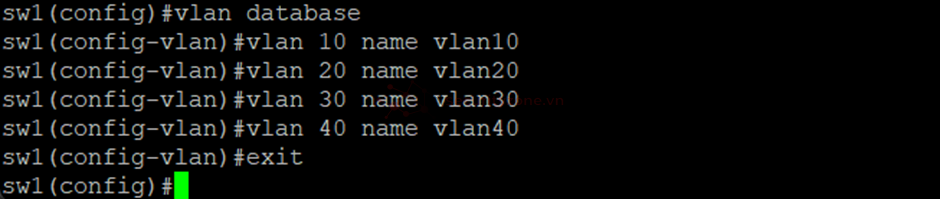

Hình 9: Tạo VLAN trên Switch 1

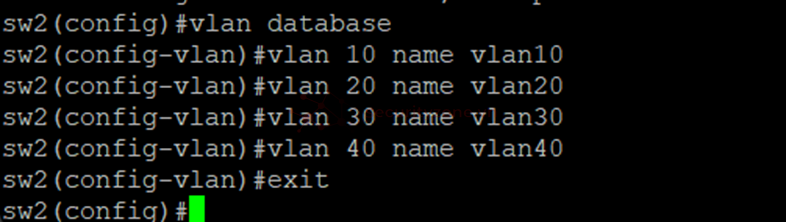

Hình 10: Tạo VLAN trên Switch 2
Tiếp theo thực hiện cấu hình MSTP trên mỗi Switch

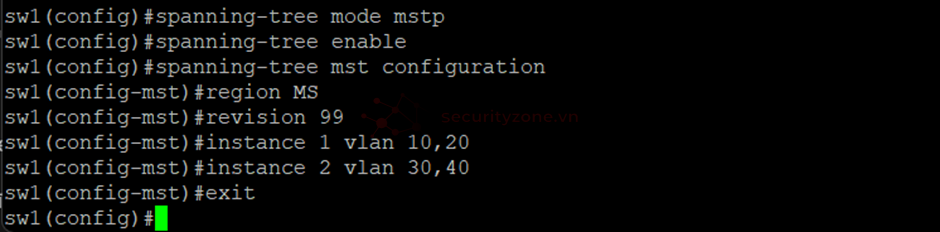

Hình 11: Cấu hình trên Switch 1

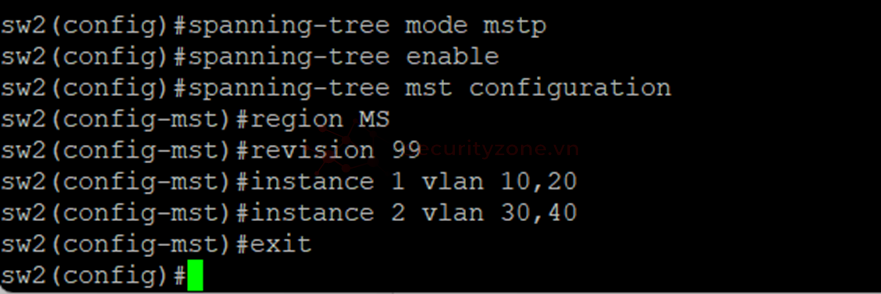

Hình 12: Cấu hình trên Switch 2
Tiếp theo ta cần thiết lập độ ưu tiên cho các Instance

Hình 13: Thiết lập độ ưu tiên
Cuối cùng là kiểm tra kết quả bằng lệnh
Mã:
show spanning-tree mst
. Kết quả tương tự nhau ở cả hai Switch

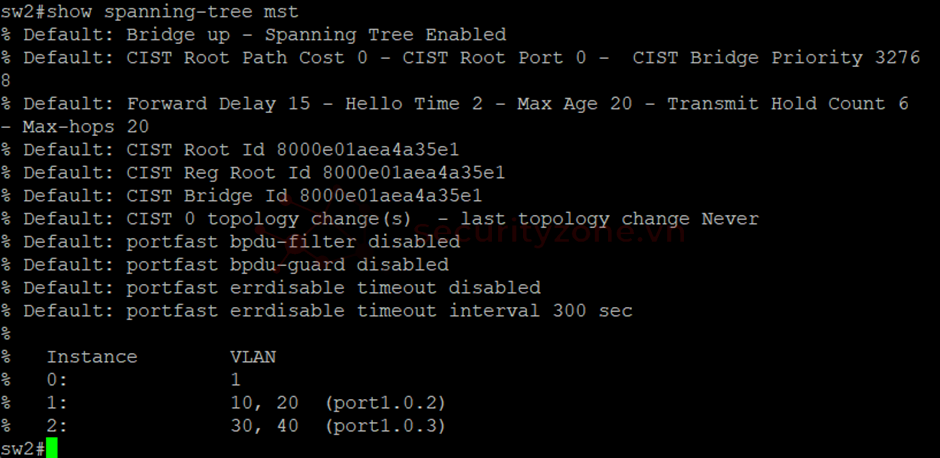

Hình 14: Kết quả trên Switch 1

Hình 15: Kết quả trên Switch 2

Kêt luận


Qua bài viết chúng ta có thể hiểu rõ cơ chế hoạt động và cách cấu hình ba giao thức Spanning Tree: STP, RSTP và MSTP trên thiết bị Switch Allied Telesis. Thông qua việc kết nối hai switch với hai đường cáp vật lý song song, mô hình đã mô phỏng chính xác tình huống gây ra vòng lặp Layer 2 – một vấn đề nghiêm trọng có thể khiến mạng bị nghẽn băng thông hoặc ngừng hoạt động. Việc áp dụng và kiểm tra từng giao thức cho thấy khả năng phát hiện và ngăn chặn vòng lặp, đặc biệt là sự cải tiến về thời gian hội tụ của RSTP và khả năng chia tải theo VLAN của MSTP.
