CCNA [Network III - 02 - lab]: Tìm Hiểu Và Cấu Hình Định Tuyến Tĩnh(Static Route), VLAN Routing

T0ri28 · 30/03/2025

Trong quản trị mạng, việc hiểu và triển khai định tuyến tĩnh (Static Routing) cùng định tuyến VLAN (VLAN Routing) là rất quan trọng để tối ưu hóa luồng dữ liệu giữa các thiết bị. Thông qua bài lab này, chúng ta sẽ tìm hiểu cách thiết lập router-on-a-stick, sử dụng vlan tagging để tạo các sub-interface làm gateway cho các PC, cũng như cấu hình static route để đảm bảo kết nối giữa các mạng VLAN và các thiết bị khác nhau.

Mục lục

I. Giới thiệu mô hình
II. Yêu cầu
III. Cấu hình
IV. Kiểm tra yêu cầu

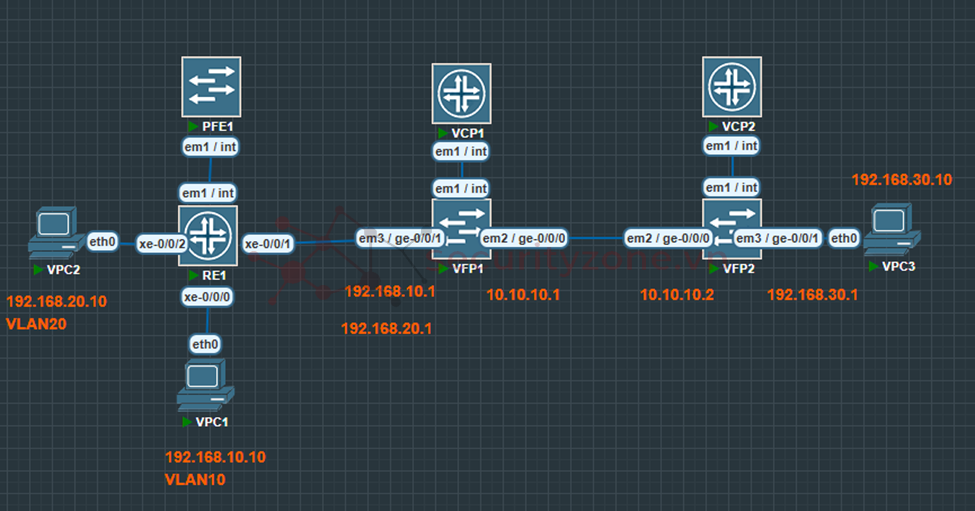

I. Giới thiệu mô hình

VFP1:

ge-0/0/1:
- unit 10: 192.168.10.1
- unit 20: 192.168.20.1
ge-0/0/0: 10.10.10.1

VFP2:

ge-0/0/1: 192.168.30.1
ge-0/0/0: 10.10.10.2

PC1: 192.168.10.10 thuộc VLAN 10 có gateway 192.168.10.1
PC2: 192.168.20.10 thuộc VLAN 20 có gateway 192.168.20.1
PC3: 192.168.30.10 có gateway 192.168.30.1

II. Yêu cầu

Thiết lập router-on-a-stick trên VLAN 10 và VLAN 20
Sử dụng vlan tagging để tạo các sub-interface làm gateway cho PC1, PC2
Thiết lập static route trên VCP1 và VCP2
Kiểm tra kết nối giữa các PC

PC1 ping đến PC2
PC3 ping đến PC1 và PC2

III. Cấu hình

Đầu tiên, ta tạo VLAN trên RE1 và tạo đường trunk cho 2 VLAN, cũng như đường access cho các VLAN riêng biệt
RE1:

Mã:

set vlans VLAN10 vlan-id 10
set vlans VLAN20 vlan-id 20
set interfaces xe-0/0/0 unit 0 family ethernet-switching interface-mode access
set interfaces xe-0/0/0 unit 0 family ethernet-switching vlan members VLAN10
set interfaces xe-0/0/1 unit 0 family ethernet-switching interface-mode trunk
set interfaces xe-0/0/1 unit 0 family ethernet-switching vlan members VLAN10
set interfaces xe-0/0/1 unit 0 family ethernet-switching vlan members VLAN20
set interfaces xe-0/0/2 unit 0 family ethernet-switching interface-mode access
set interfaces xe-0/0/2 unit 0 family ethernet-switching vlan members VLAN20

Tiếp theo trên Router VCP1, ta tạo vlan-tagging để tạo sub-interface làm gateway cho các PC, gán IP ge-0/0/0 để kết nối với VCP2, đồng thời cấu hình static route để router biết đường đi đến mạng 192.168.30.0/24
VCP1:

Mã:

set interfaces ge-0/0/1 vlan-tagging
set interfaces ge-0/0/1 unit 10 family inet address 192.168.10.1/24
set interfaces ge-0/0/1 unit 10 vlan-id 10
set interfaces ge-0/0/1 unit 20 family inet address 192.168.20.1/24
set interfaces ge-0/0/1 unit 20 vlan-id 20
set interfaces ge-0/0/0 unit 0 family inet address 10.10.10.1/24
set routing-options static route 192.168.30.0/24 next-hop 10.10.10.2

VPC2 thì ta cũng cấu hình static route để router biết đường đi đến mạng 192.168.10.0/24 và 192.168.20.0/24, và gán IP ge-0/0/0 để kết nối với VCP1
VCP2:

Mã:

set interfaces ge-0/0/1 unit 0 family inet address 192.168.30.1/24
set interfaces ge-0/0/0 unit 0 family inet address 10.10.10.2/24
set routing-options static route 192.168.10.0/24 next-hop 10.10.10.1
set routing-options static route 192.168.20.0/24 next-hop 10.10.10.1

Cấu hình IP cho từng PC
PC1:

Mã:

ip 192.168.10.10/24 192.168.10.1

PC2:

Mã:

ip 192.168.20.10/24 192.168.20.1

PC3:

Mã:

ip 192.168.30.10/24 192.168.30.1

IV. Kiểm tra yêu cầu

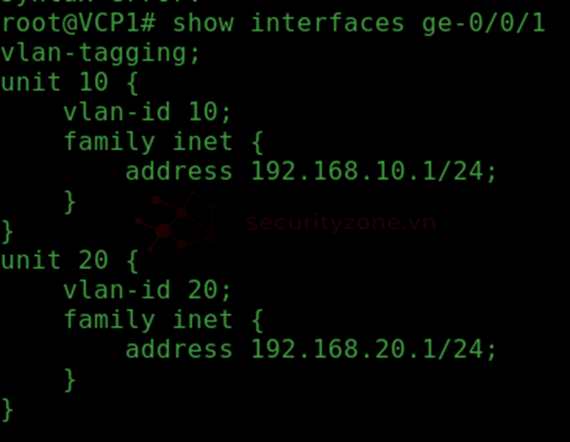

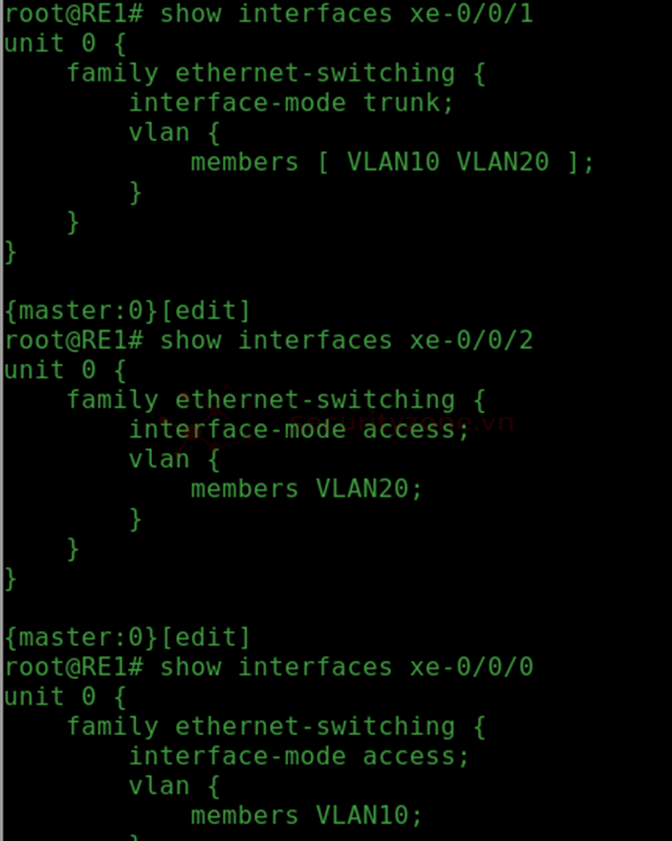

Thiết lập router-on-a-stick trên VLAN 10 và VLAN 20 – kiểm tra VLAN và trunk, access

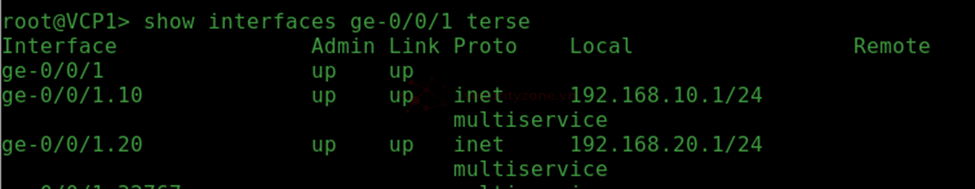

Sử dụng vlan tagging để tạo các sub-interface làm gateway cho PC1, PC2

Thiết lập static route trên VCP1 và VCP2

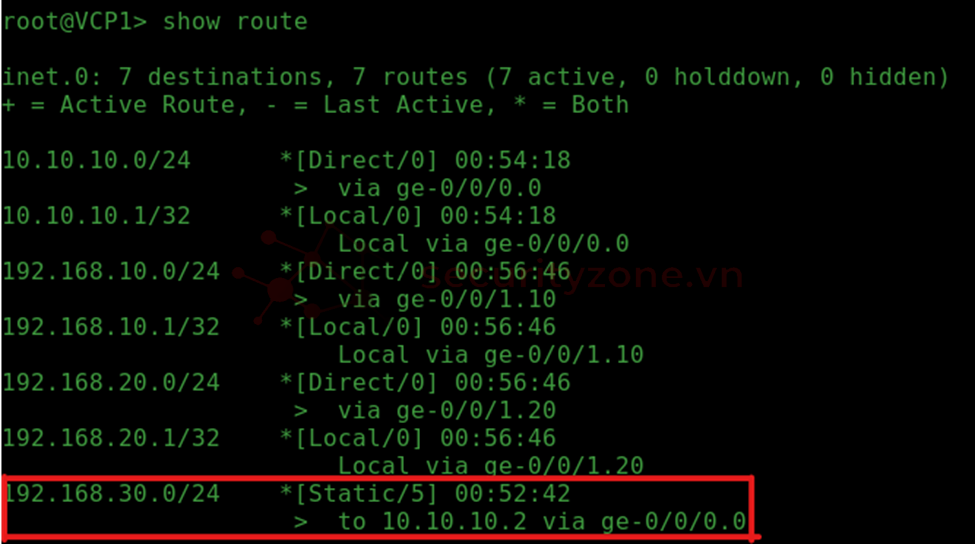

VCP1:

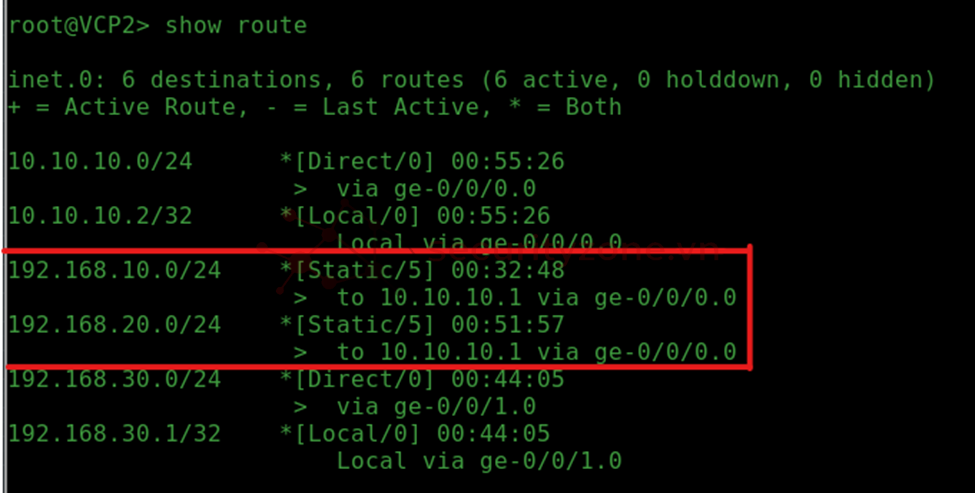

VCP2:

Kiểm tra kết nối giữa các PC

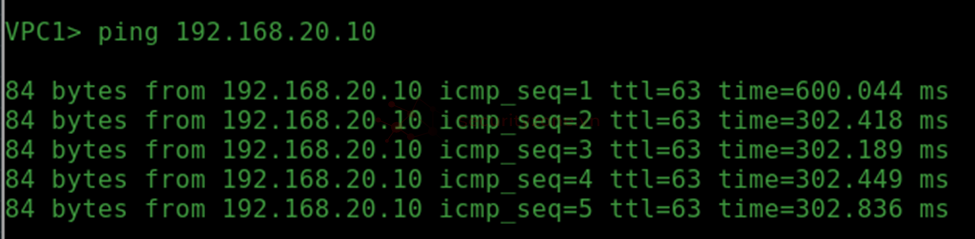

PC1 ping đến PC2:

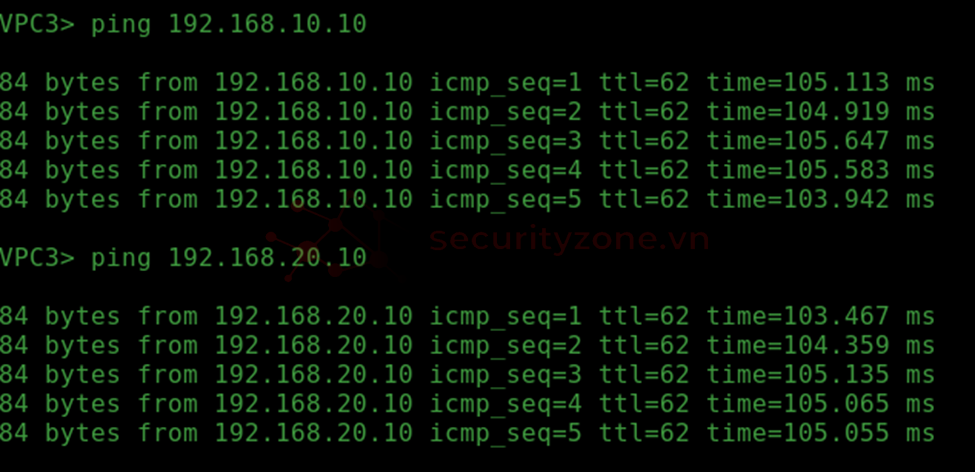

PC3 ping đến PC1 và PC2:

Kết luận

Sau khi hoàn thành bài lab, chúng ta đã có thể triển khai thành công router-on-a-stick, định tuyến VLAN và định tuyến tĩnh, giúp các thiết bị trong các VLAN khác nhau có thể giao tiếp với nhau. Việc hiểu rõ cách thức hoạt động của VLAN tagging, sub-interface, và static routing sẽ giúp ích rất nhiều trong việc quản trị mạng, đặc biệt khi triển khai trong các hệ thống mạng quy mô vừa và lớn.
