Palo Alto [III.2][.2][Lab] Triển khai Remote VPN với Active Directory và User Local bằng Palo Alto NFGW

Triển khai Remote VPN với Active Directory và User Local bằng Palo Alto NFGW​

Mục lục:

I. Mở đầu​

Ở bài viết trước, chúng ta đã tìm hiểu tổng quan về Remote Access VPN, các phương thức xác thực người dùng bằng Active Directory và Local User, cũng như là GlobalProtect trên Palo Alto NGFW. Những nội dung đó đóng vai trò làm nền tảng để hiểu rõ cách Remote VPN vận hành trong môi trường doanh nghiệp.

Tiếp nối bài viết trước, bài viết này sẽ tập trung vào triển khai và cấu hình thực tế Remote Access VPN (GlobalProtect) trên Palo Alto NGFW. Nội dung chính bao gồm việc cấu hình Portal, Gateway, chứng chỉ, cơ chế xác thực người dùng, cũng như xây dựng các security policy cần thiết để người dùng từ xa có thể truy cập an toàn vào hệ thống nội bộ. Thông qua bài viết này, chúng ta sẽ nắm được quy trình cấu hình Remote VPN một cách đầy đủ và có thể áp dụng trong các mô hình thực tế.

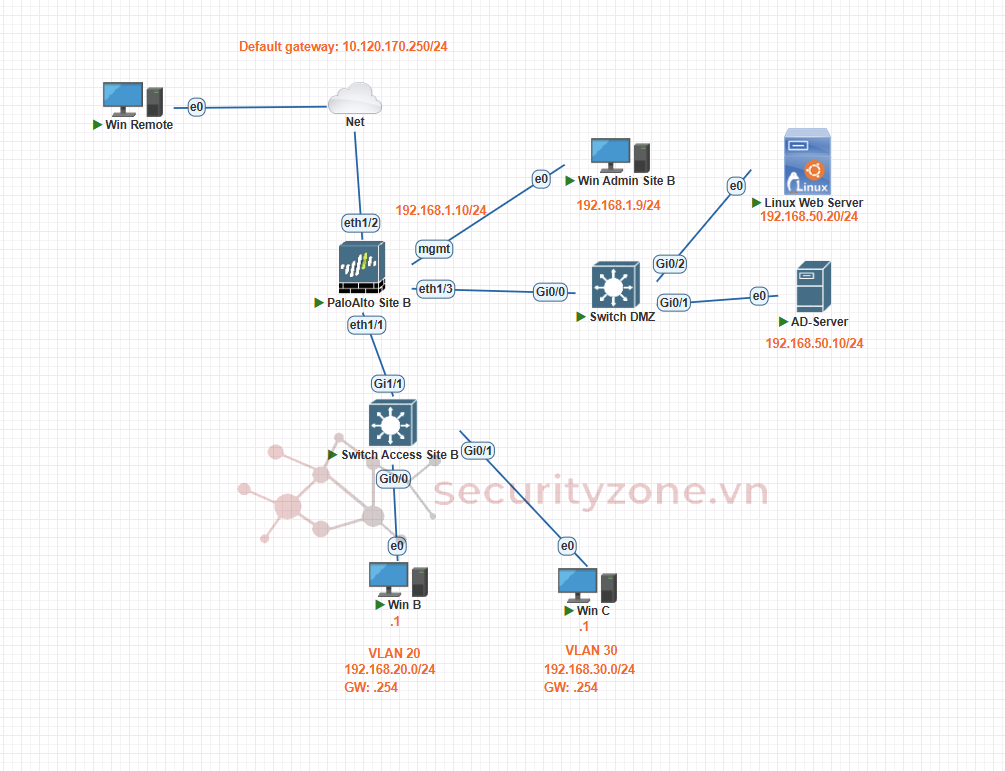

II. Mô hình​

III. Triển khai​

B. Cấu hình Remote Access VPN bằng Globalprotect​

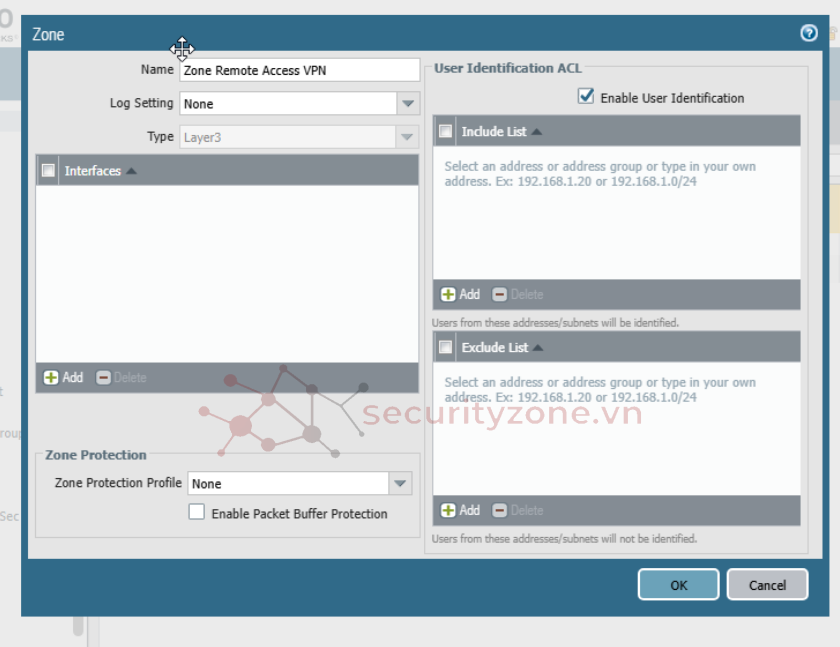

5. Tạo Zone và Tunnel ảo cho Remote Access VPN

Tick enable user identification để bật xác thực người dùng trên interface ảo này

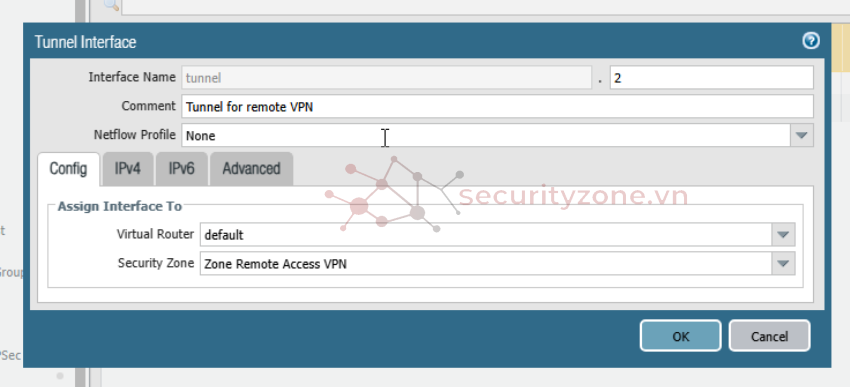

Cấu hình Interface tunnel ảo
Network > Interfaces > Tunnel

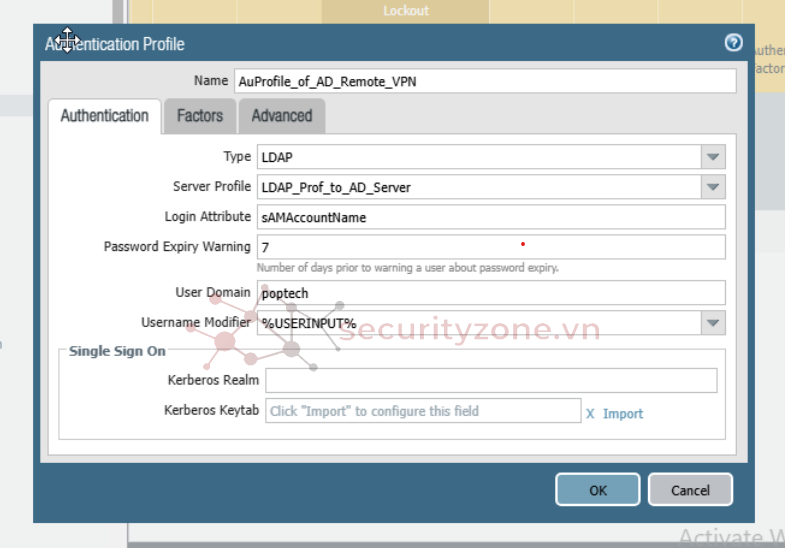

6. Tạo Authentication Profile cho xác thực bằng AD

Tiếp theo tạo Authentication Profile
Device > Authentication Profile > Add


Chọn Type LDAP
Server Profile chọn Profile đã tạo ở bước 4
Login attribute là dùng thuộc tính nào của người dùng để đối chiếu username khi đăng nhập. Ở đây sử dụng thuộc tính sAMAccountName

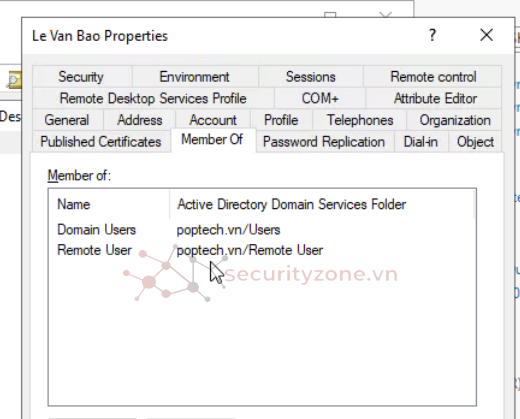

Ví dụ trong đây sAMAccountName = tvpro để đối chiếu với username

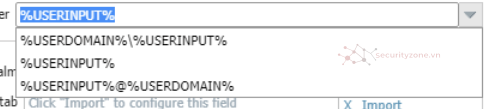

Username Modifier là công cụ để sửa tên mà người dùng gõ trước khi mang nó đi xác thực
Có các dạng sau

Ở đây mình sẽ giữ nguyên User Input vì đã đối chiếu với sAMAccountName rồi

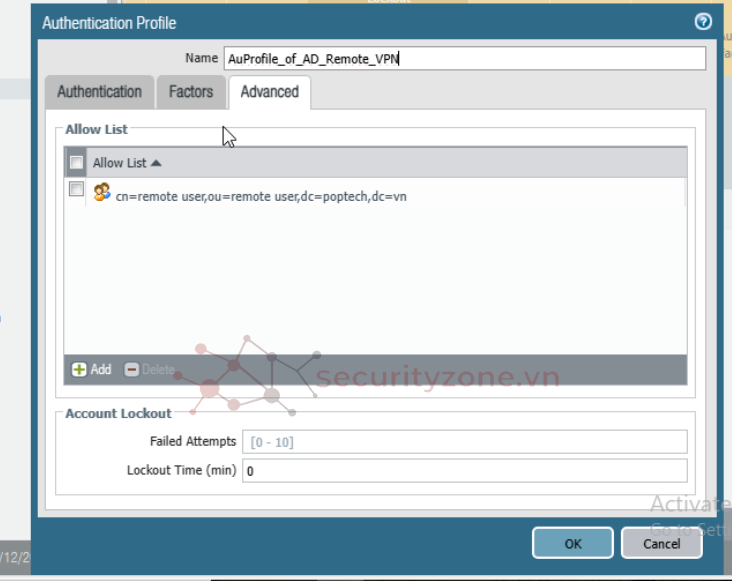

Qua tab Advanced

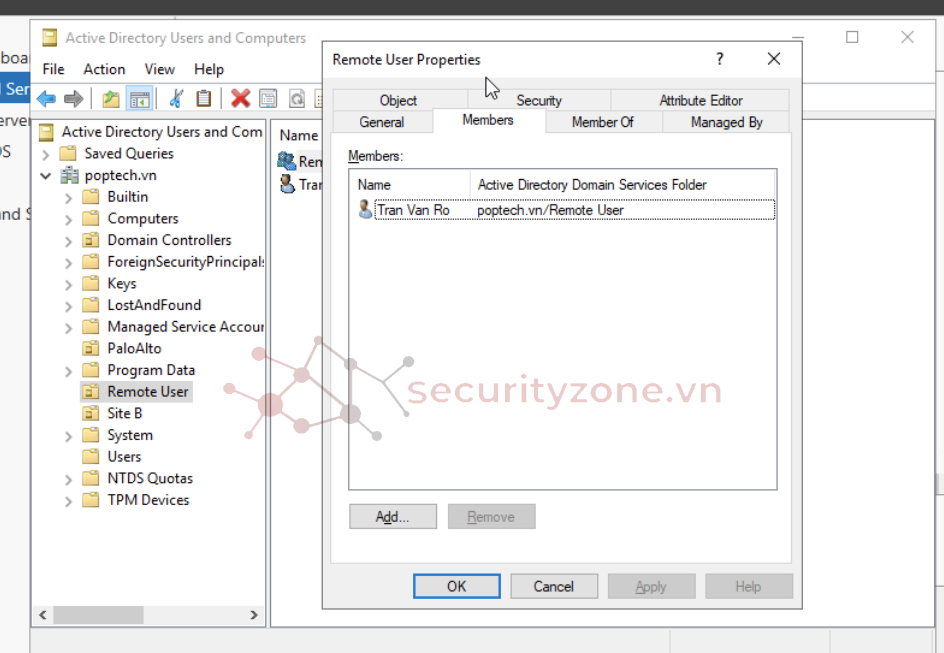

Lúc này Allow List sẽ có Group đã lấy từ AD về chọn group remote user

Khi một người dùng thực hiện xác thực, tường lửa sẽ so khớp tên người dùng và nhóm của họ với các mục trong Allow List. Nếu không thêm mục nào, sẽ không có người dùng nào có thể xác thực được.

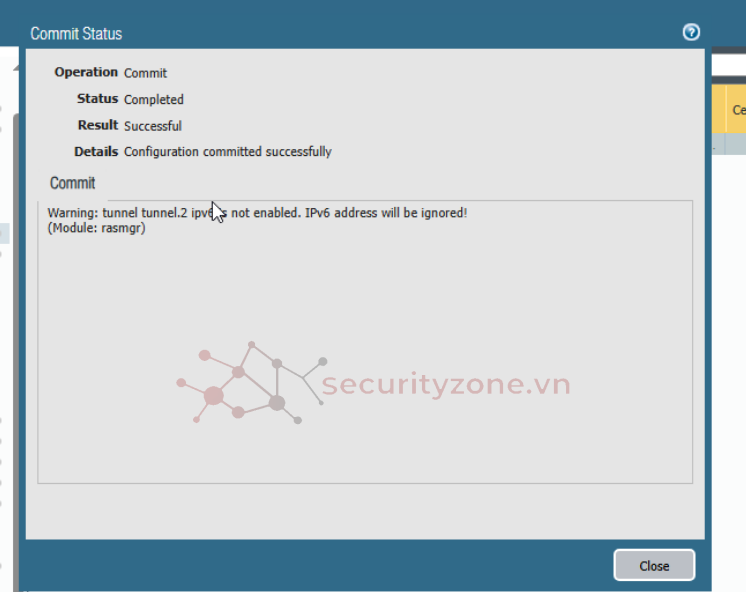

Commit

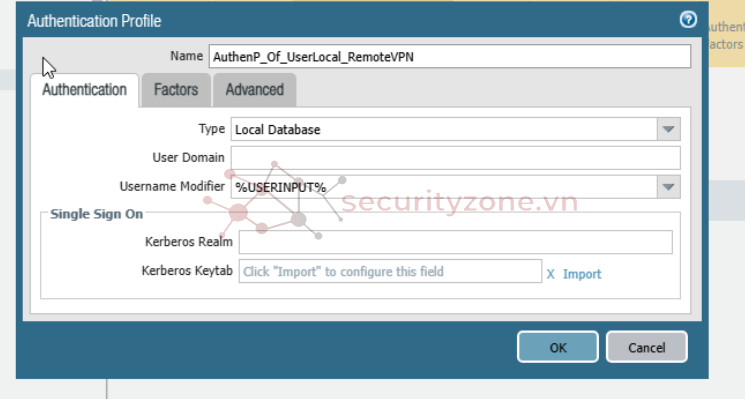

7. Tạo Authentication Profile cho xác thực bằng Local DB (Firewall)

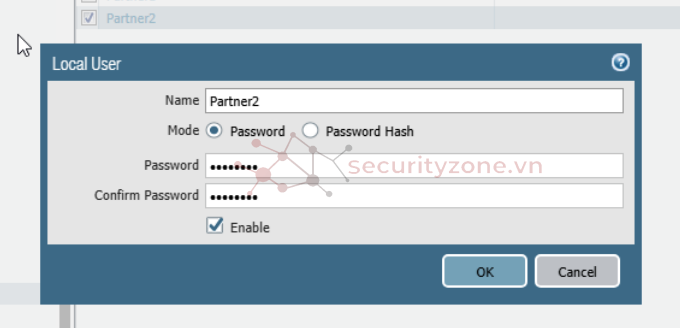

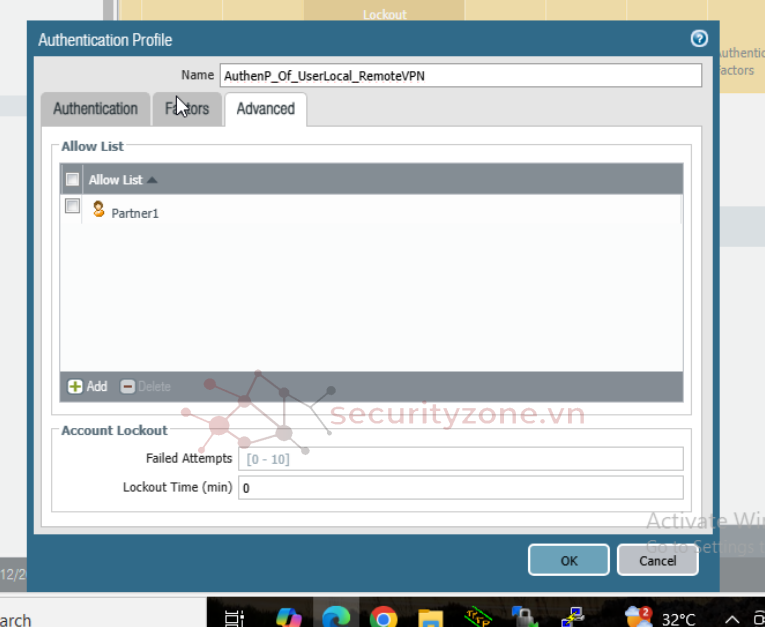

Tab Advanced chọn tài khoản đã tạo ở bước 3

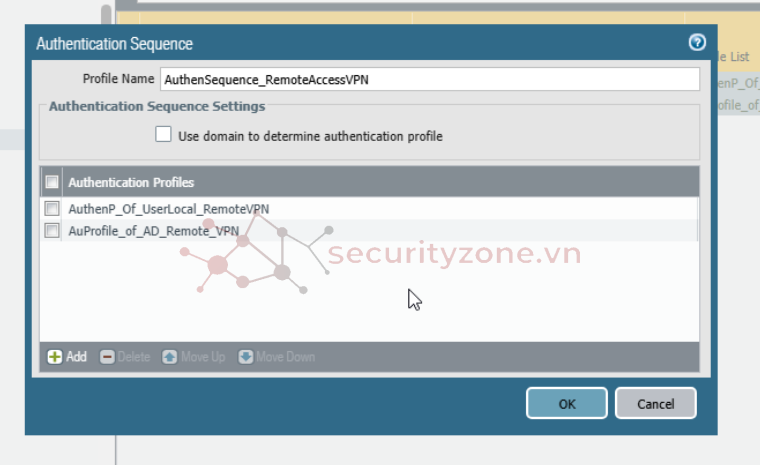

8. Tạo Authentication Sequence

Để User Local lên trước để xác minh trong DB Firewall trước không có mới tìm trong AD
9. Tạo Certificates

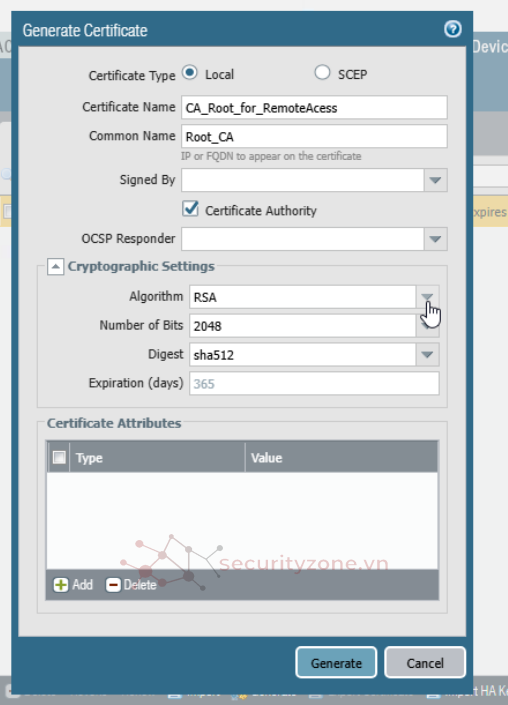

Đầu tiên tạo Root CA (Đóng vai trò là chứng chỉ gốc tin cậy để ký cho các chứng chỉ khác)
Device > Certificate Management > Certificates > Generate

Tick Certificate Authority để firewall tự ký

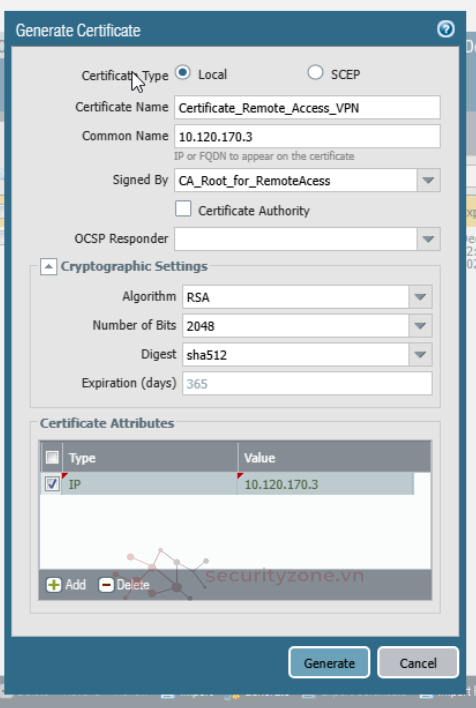

Tiếp tục Generate thêm một Certificate nữa cái này sau này sẽ dùng cho SSL/TLS Profile để thiết lập kết nối bảo mật

Dùng Root CA để ký và Common name dùng IP WAN mà User Remote truy cập tới

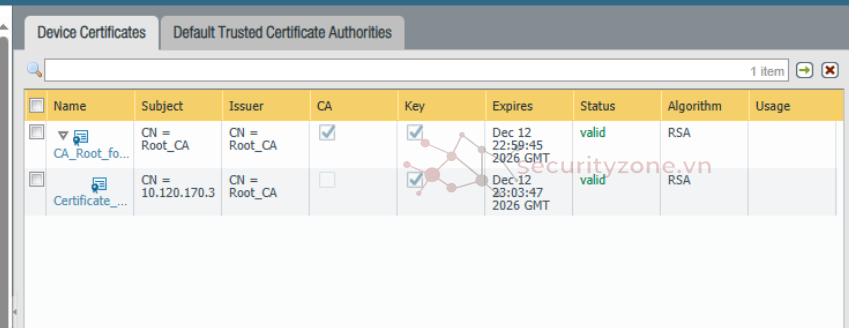

Sau khi tạo xong

Certificate này có công dụng kích hoạt giao thức https, định danh máy chủ, tạo tunnel VPN,...

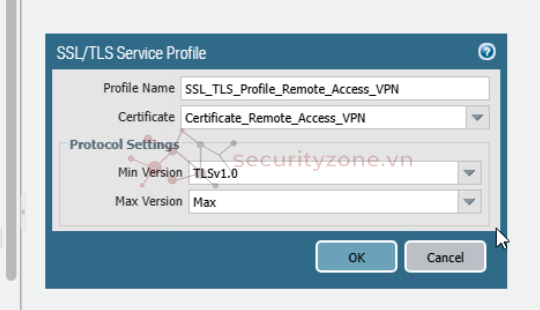

10. Tạo SSL/TLS Service Profile
Device > Certificate Management > SSL/TLS Service Profile

Chọn certificate đã tạo ở bước 9

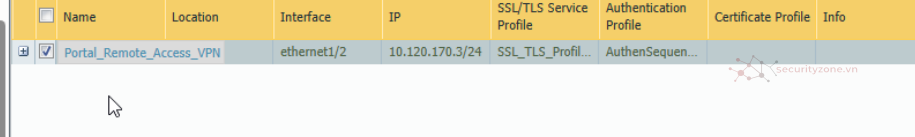

11. Tạo GlobalProtect > Portals
Portals có chức năng xác thực người dùng và gửi các tham số để người dùng kết nối tới Gateway
Network > GlobalProtect > Portals > Add

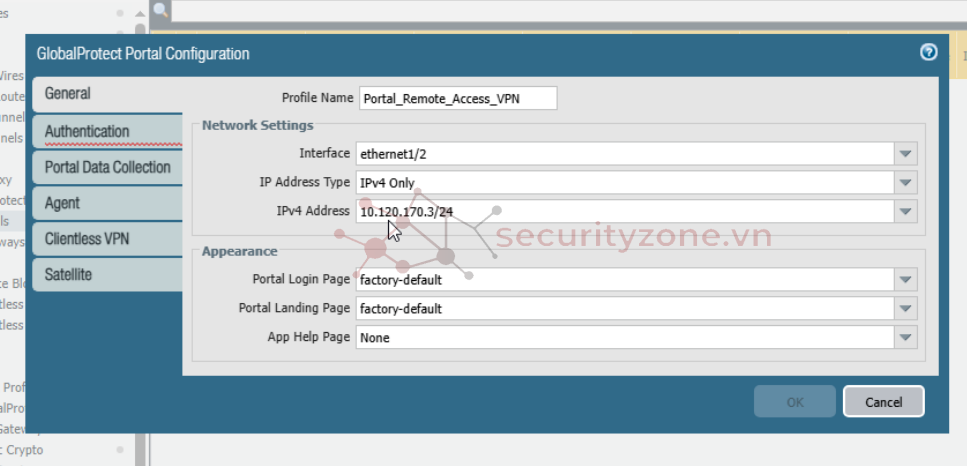

Cấu hình IP WAN để người dùng kết nối tới được Portal để xác thực

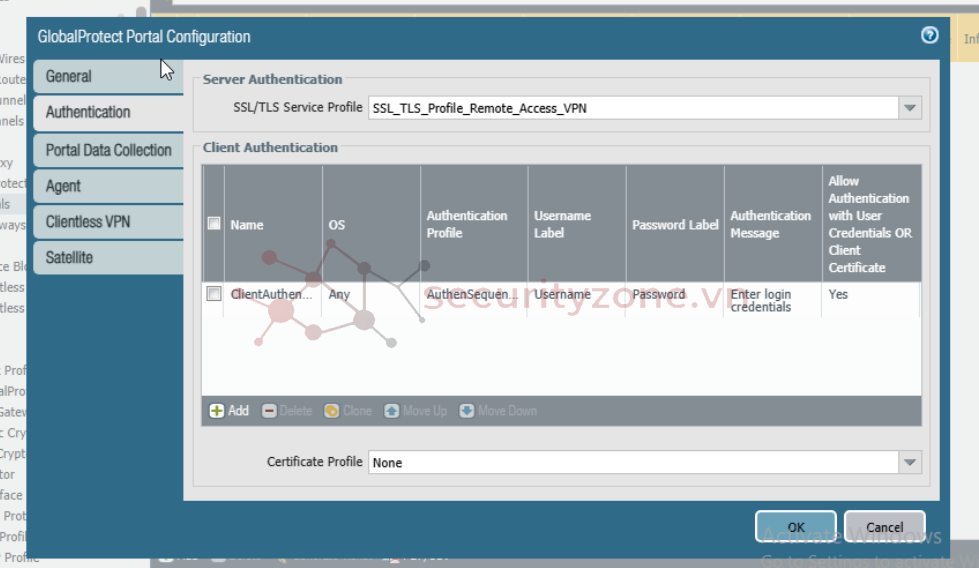

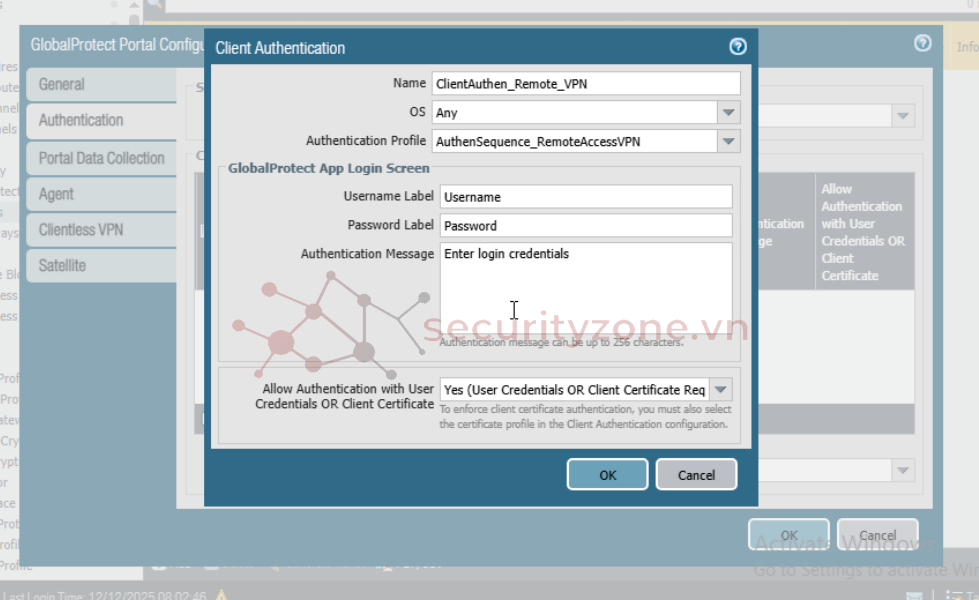

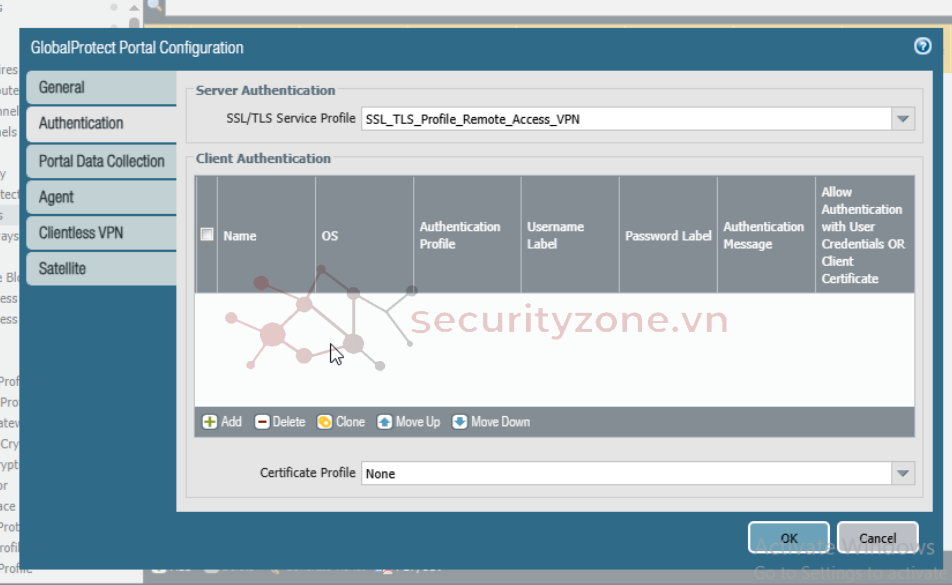

Xuống tab Authentication
Chọn SSL/TLS Profile đã tạo ở bước 9

Add Authentication chọn Profile Sequence đã tạo để xác minh cả AD và Local User


12. Tạo GlobalProtect > Gateways

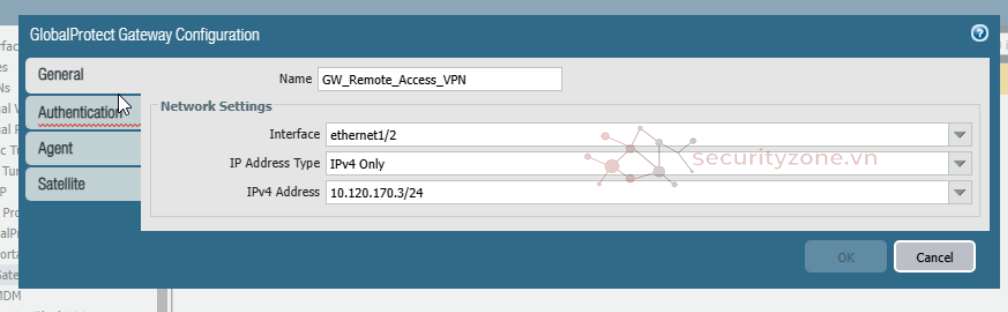

Network > GlobalProtect > Gateways > Add

Dùng cổng WAN này cho Gateway luôn

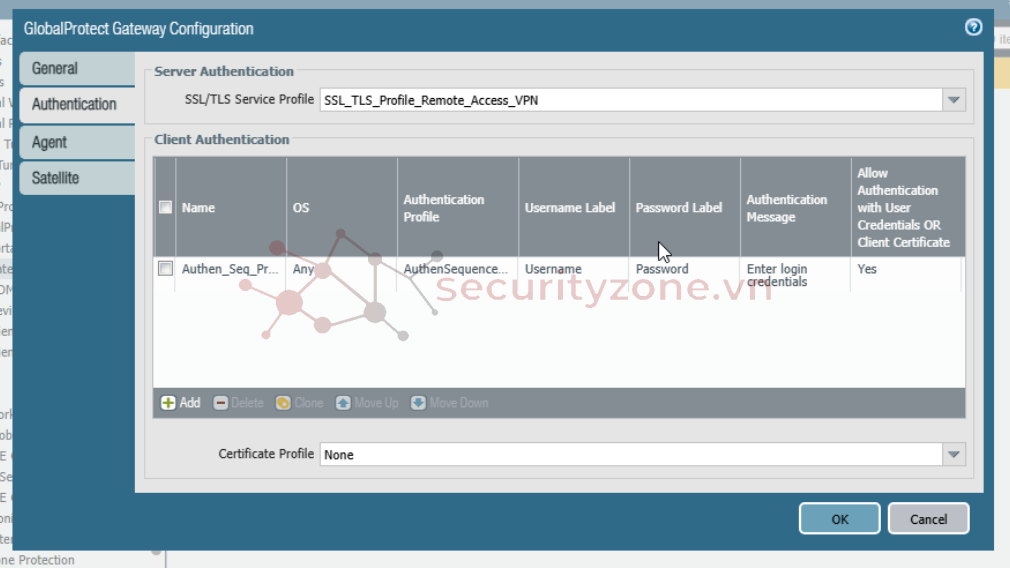

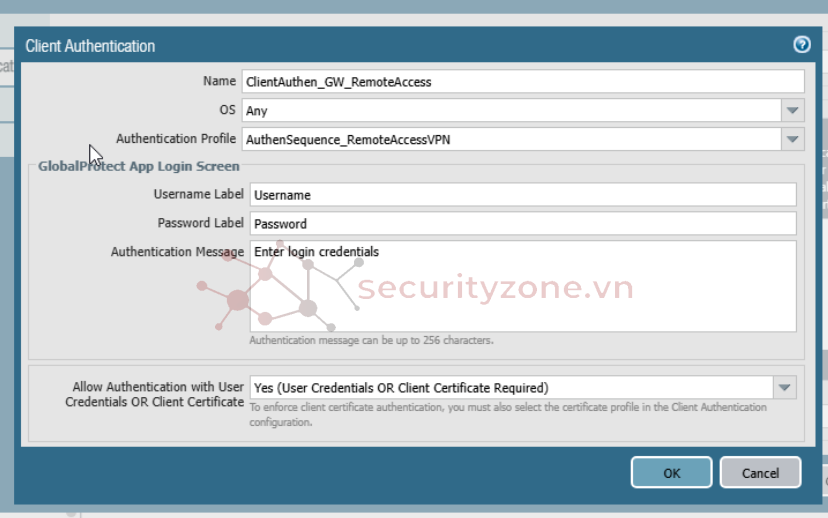

Xuống tab Authentication > Add (Tương tự như cấu hình Authen trong Portal)

Chọn Profile Authen Sequence đã tạo ở bước trước để xác minh cho cả tài khoản AD và cả User Local (FW)

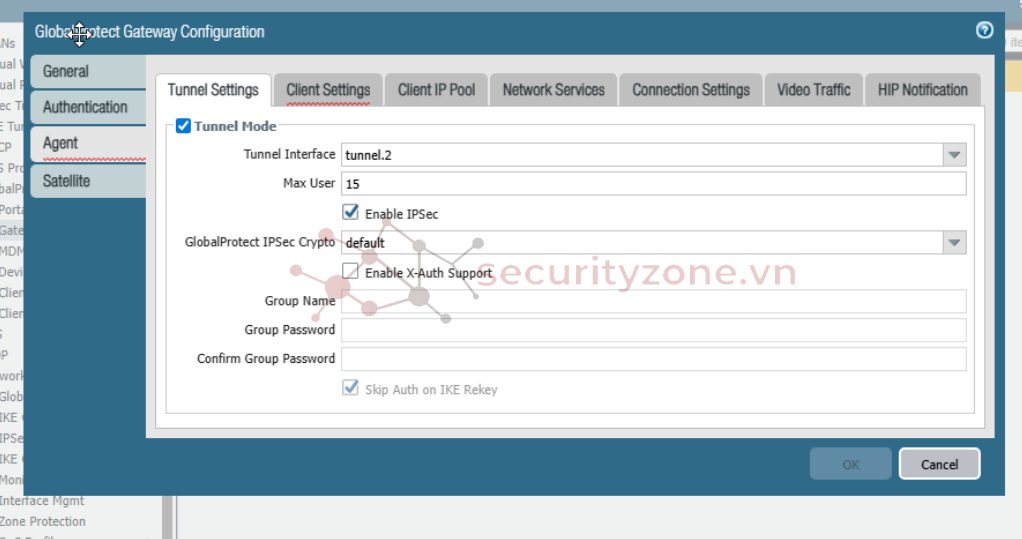

Xuống tab Agent
Chọn tunnel đã tạo

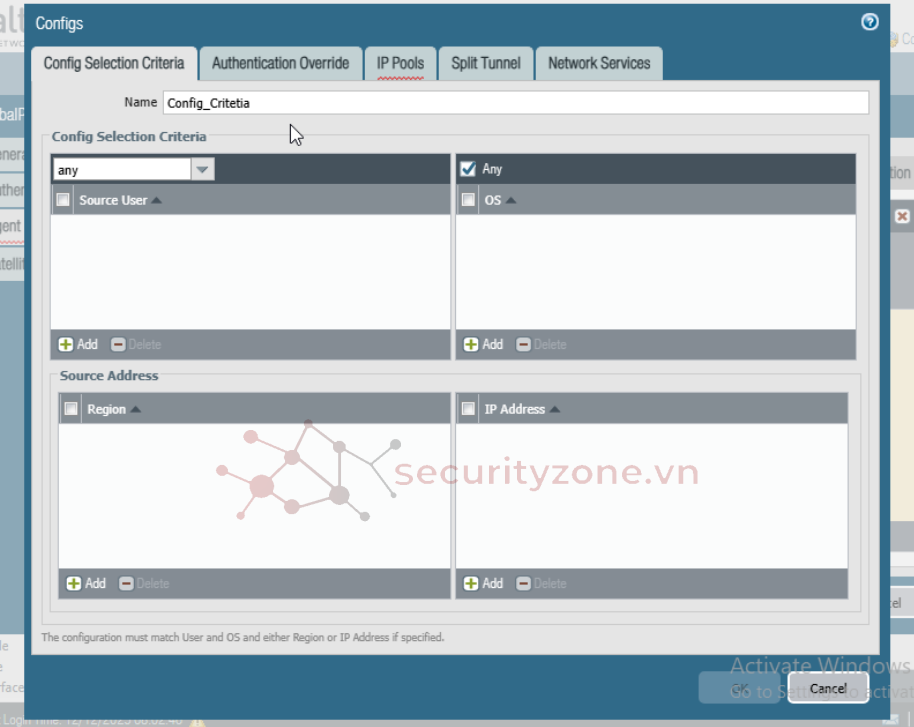

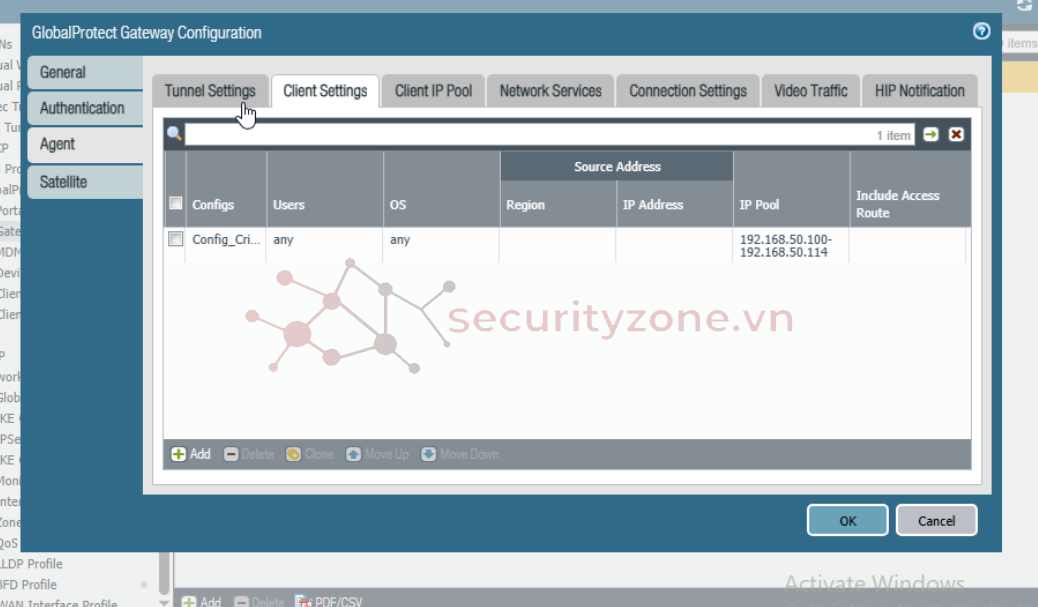

Qua tab Client Setting

Tab này cấu hình thêm các điều kiện để cho phép tunnel mình chỉ điền tên

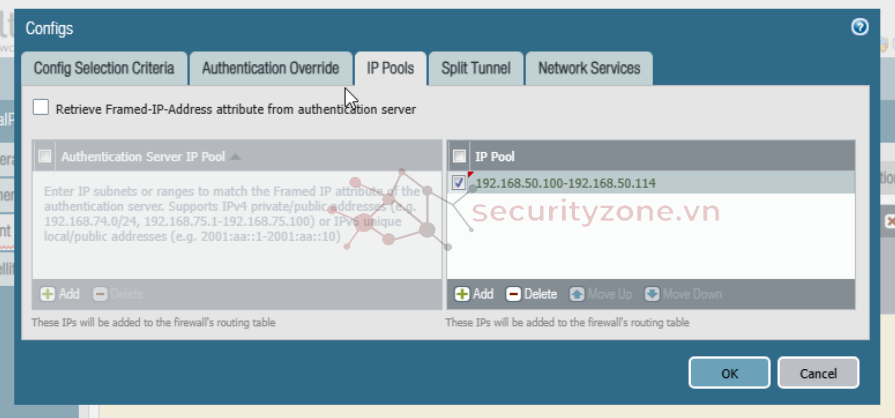

Sau đó qua IP Pools

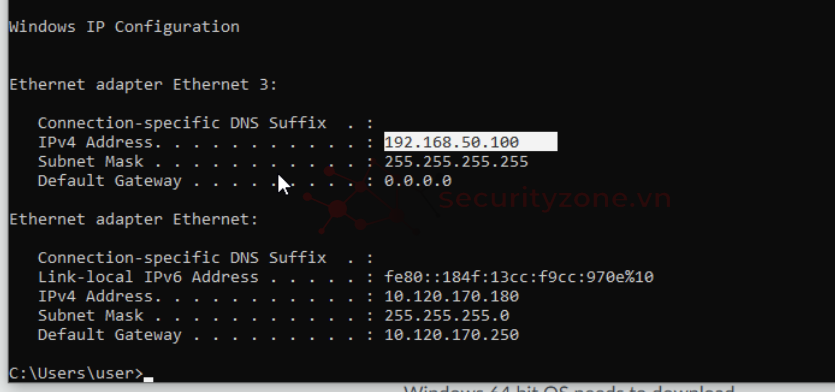

Cái này để cấu hình IP cấp phát cho User nếu thành công tạo tunnel


ok
Bây giờ quay lại Portal để cấu hình thêm Gateway cung cấp cho user khi đăng nhập thành công
vào lại portal đã tạo trước đó

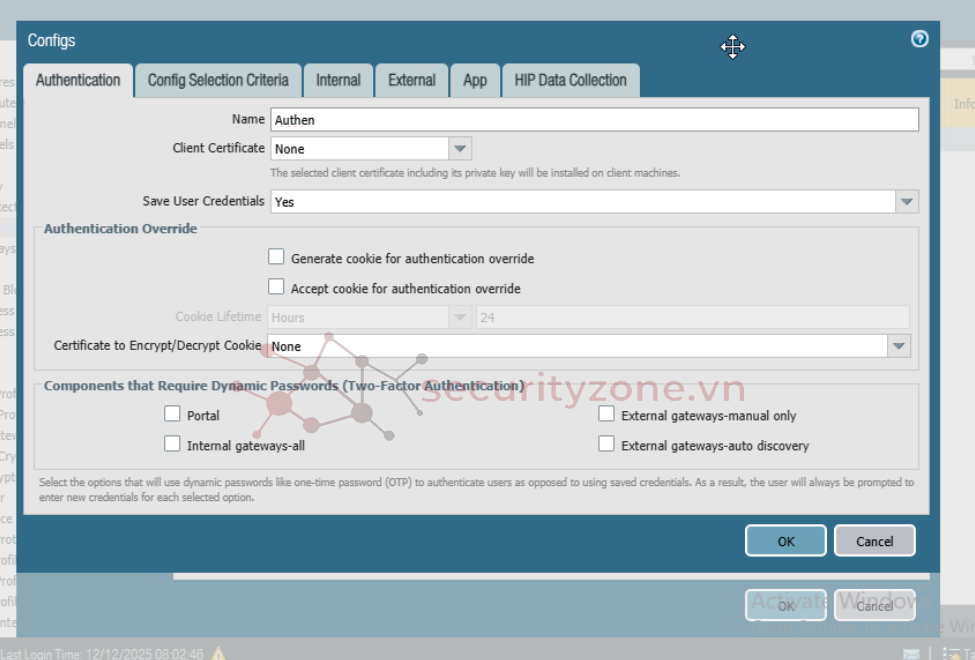

Vào tab Agent
Add

Qua Tab External Gateway để cung cấp các gateway có thể kết nối tới khi người dùng ở ngoài mạng công ty
Add

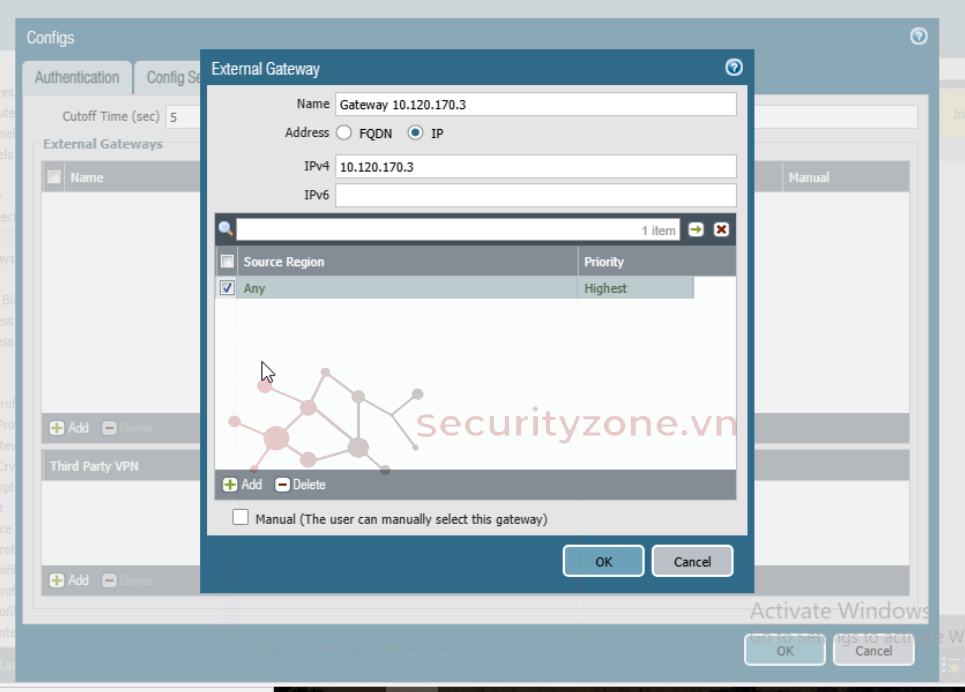

External Gateway điền địa chỉ IP của Gateway đã tạo
Commit

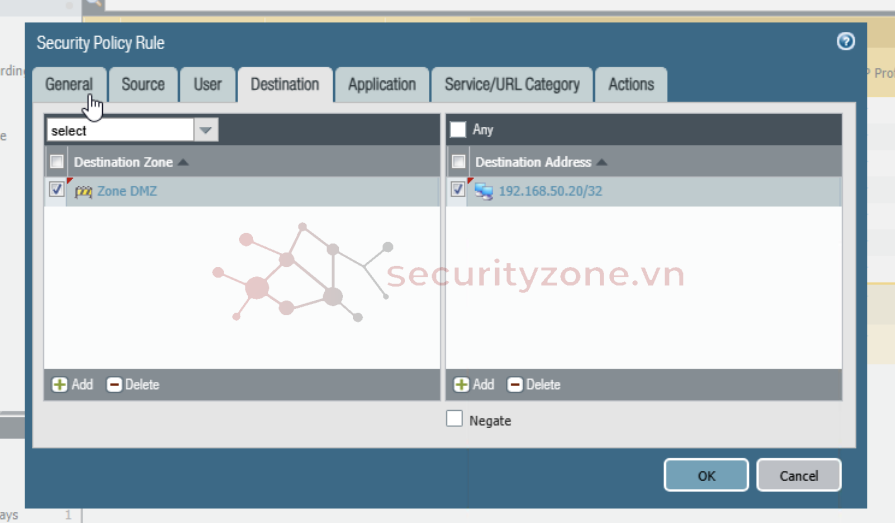

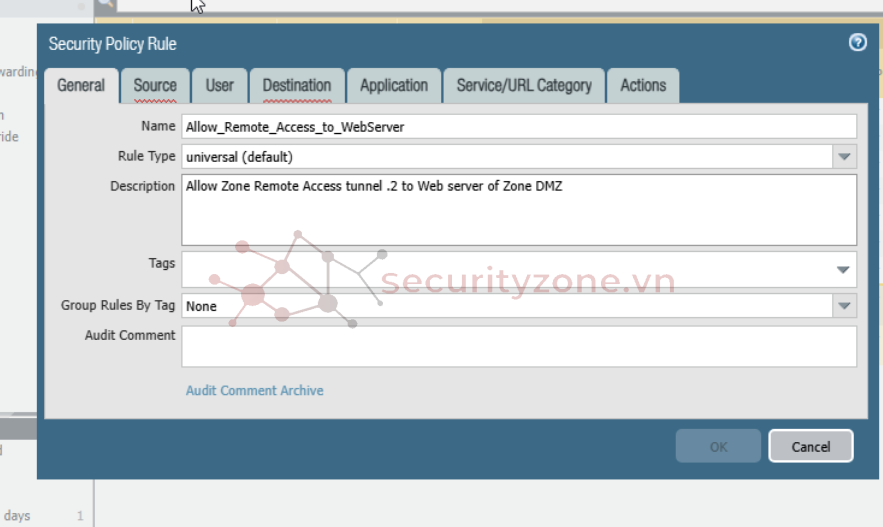

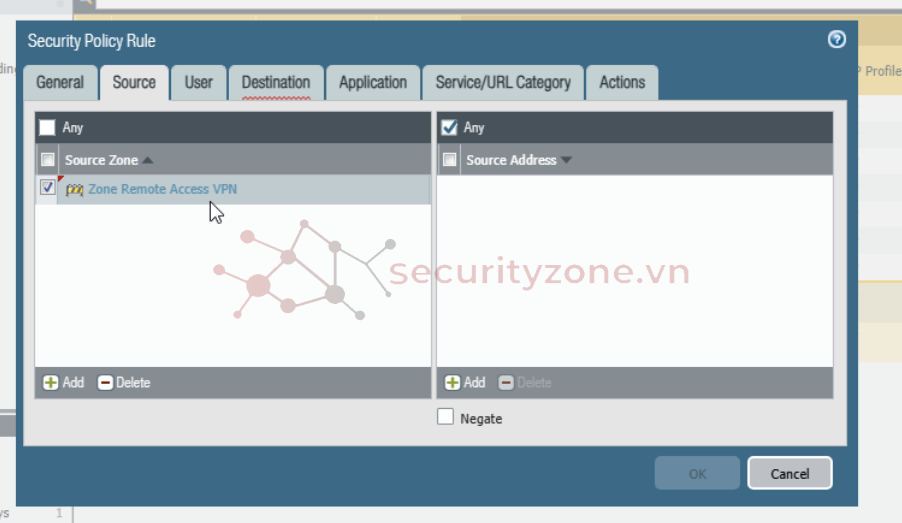

13. Tạo Security Policy cho phép Zone Remote Access VPN tới Web Server (Zone DMZ)







Commit

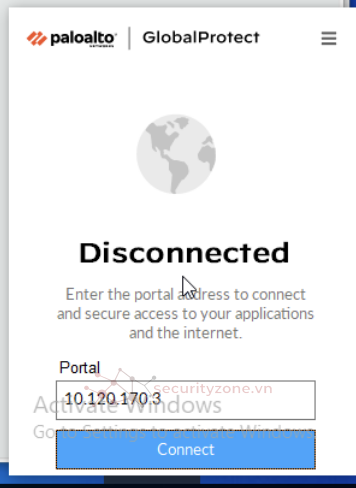

14. Từ User Remote thiết lập các điều kiện để kết nối VPN tới firewall

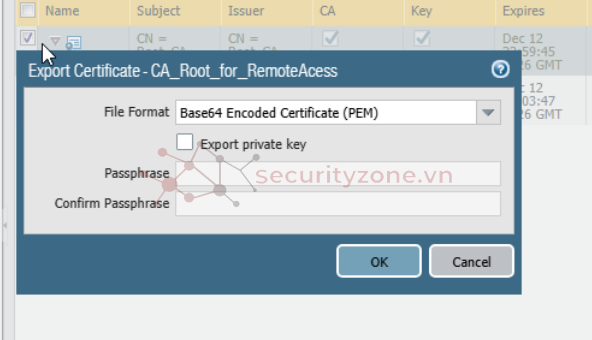

Xuất chứng chỉ Root từ firewall ra để install vào trong máy Win vì nếu không có chứng chỉ máy win sẽ có đó là kết nối không an toàn và không cho phép VPN.
Từ Firewall

Lấy chứng chỉ CA này đưa vào máy Client Remote

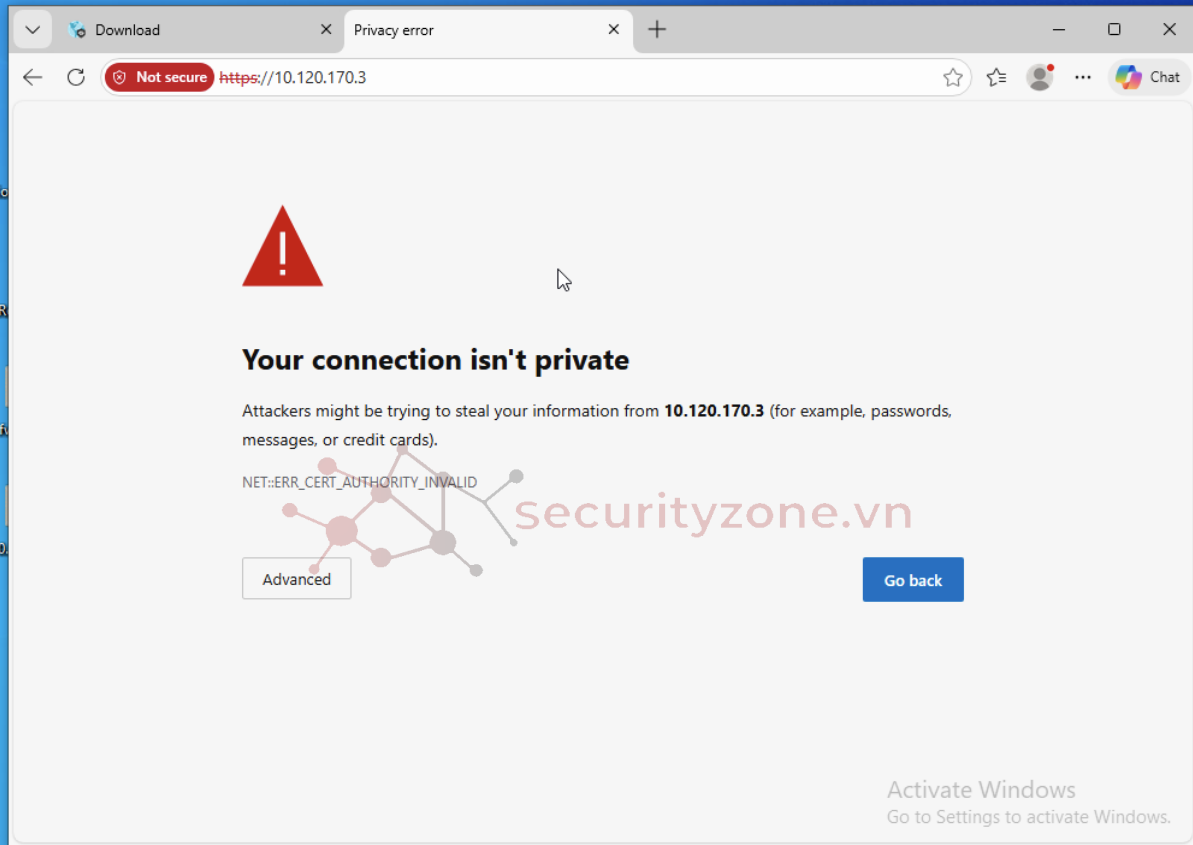

Hiện tại kết nối đang Not Secure

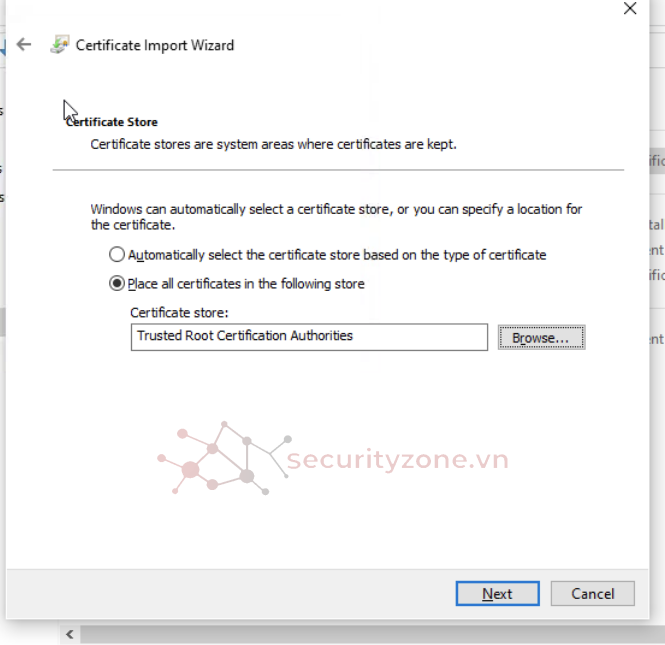

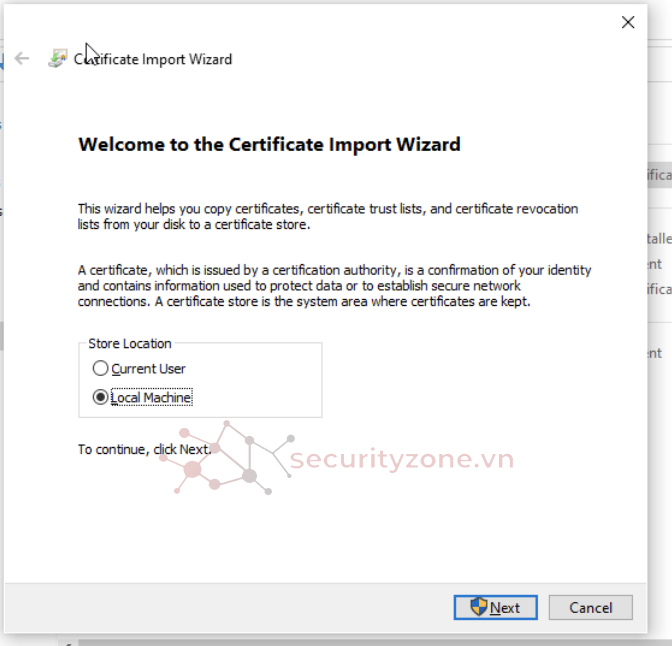

Tiến hành install Certificate

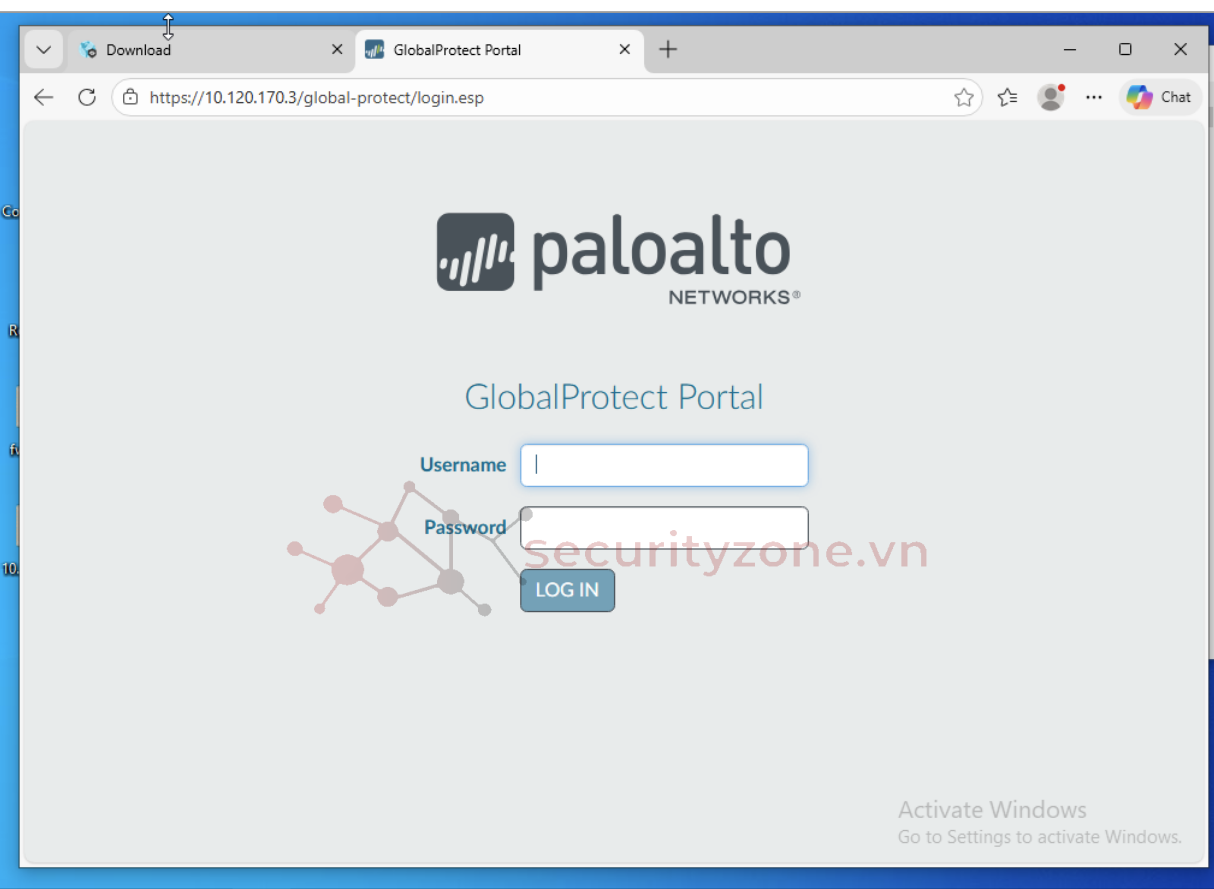

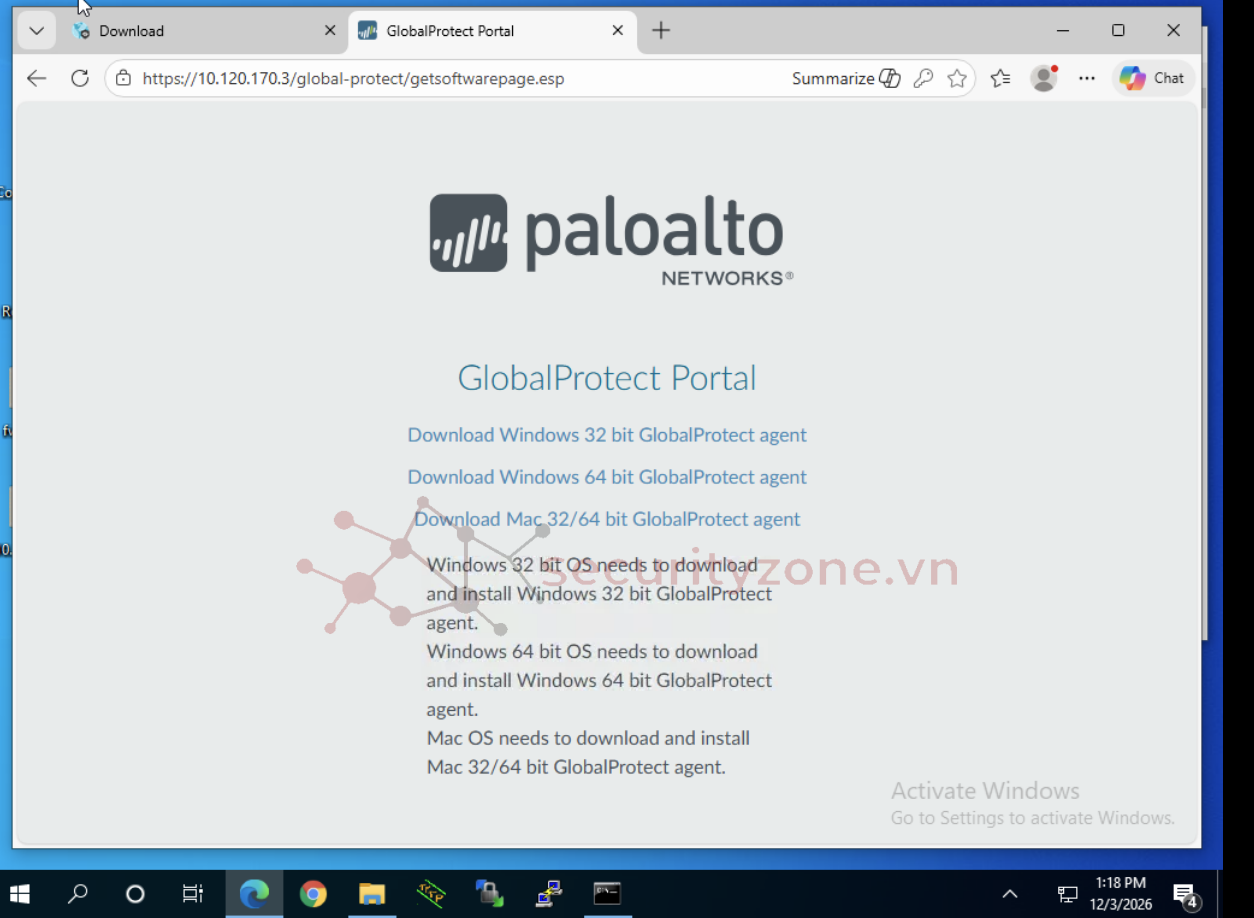

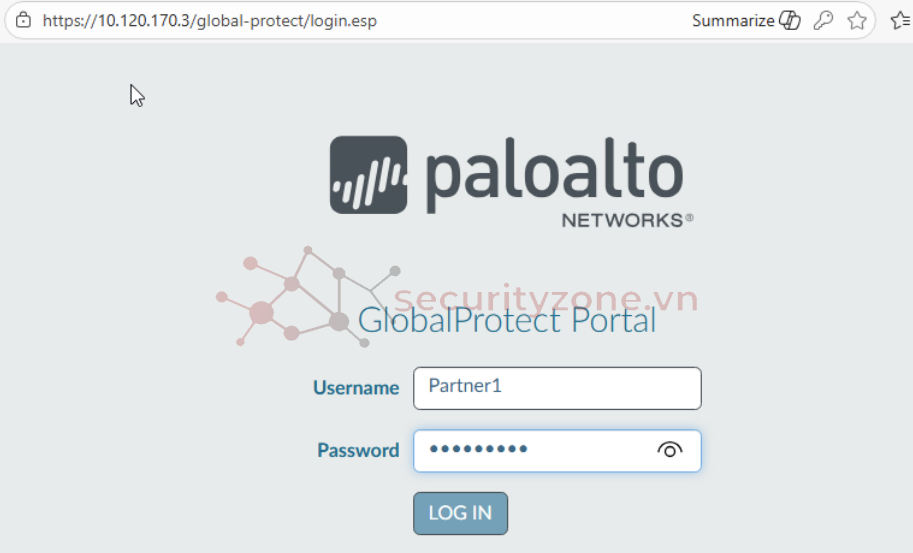

Kết nối https thành công

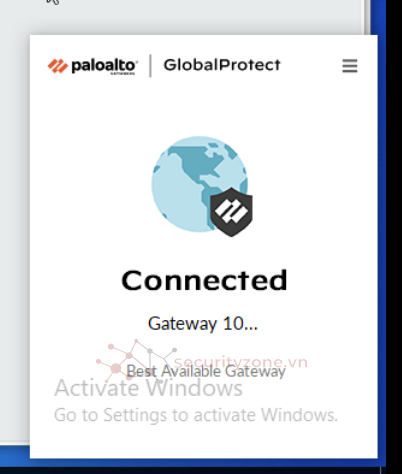

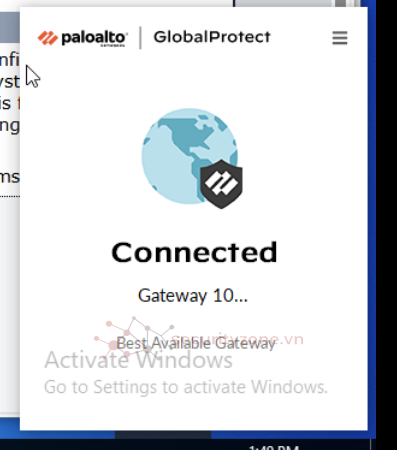

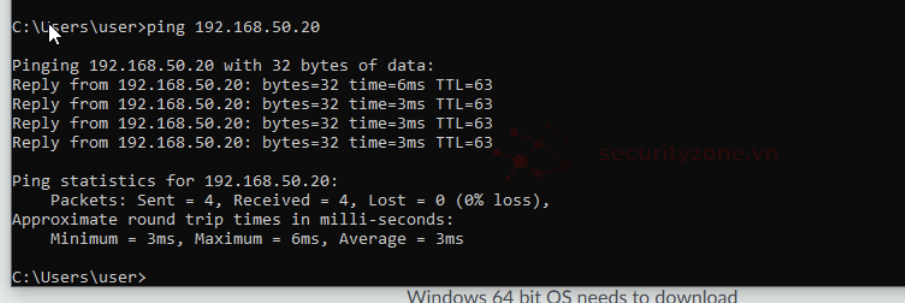

IV. Kiểm tra​

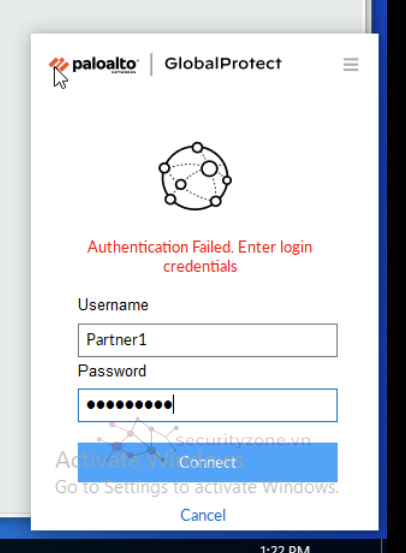

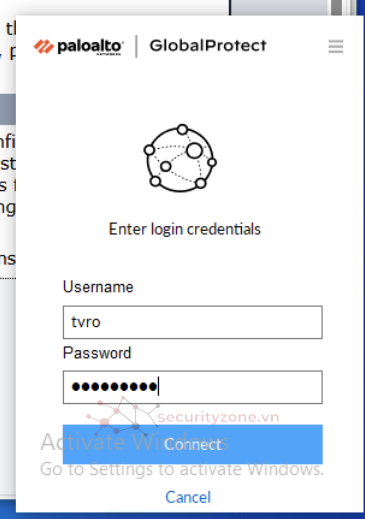

Mình sẽ thực hiện 4 kịch bản kiểm tra:

1. Đăng nhập tài khoản từ Local User
2. Đăng nhập tài khoản từ AD trong Group Remote User

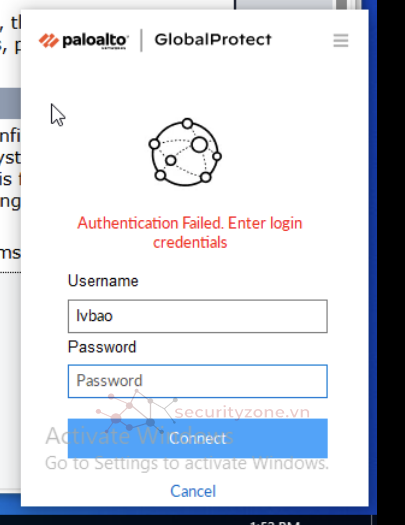

3. Đăng nhập tài khoản trong AD nhưng nằm ngoài Group Remote
4. Đăng nhập từ toàn khoản Local User mới tạo và thêm vào Authen Profile sau đó đăng nhập lại

Các bạn xem trong file pdf trong đây: Link

V. Tổng kết​

Trong bài viết này, chúng ta đã triển khai cấu hình thực tế Remote Access VPN sử dụng GlobalProtect trên Palo Alto NGFW, dựa trên nền tảng lý thuyết và mô hình đã trình bày ở bài trước. Toàn bộ quy trình cấu hình được thực hiện từ việc tạo tunnel, zone, cơ chế xác thực, chứng chỉ, Portal, Gateway cho đến việc xây dựng các security policy cần thiết.
Qua bài triển khai này, có thể khẳng định rằng GlobalProtect trên Palo Alto NGFW không chỉ là một giải pháp VPN truy cập từ xa, mà còn là một nền tảng bảo mật toàn diện, cho phép doanh nghiệp kiểm soát chặt chẽ người dùng, luồng truy cập và phạm vi tài nguyên được phép sử dụng trong môi trường làm việc từ xa.
