Cấu hình VLAN trên thiết bị Cisco
Sau khi đã tìm hiểu về lý thuyết Layer 2, hoạt động của switch, VLAN, Access, Trunking, bước tiếp theo là thực hành cấu hình trên thiết bị thực tế. Việc triển khai VLAN đúng cách giúp phân chia mạng hợp lý, tăng cường bảo mật và tối ưu hóa hiệu suất hệ thống.
Trong bài viết này, chúng ta sẽ tiến hành cấu hình VLAN trên thiết bị Cisco, bao gồm mô hình thiết bị, thiết lập VLAN, cấu hình Access và Trunk port. Thông qua các bước hướng dẫn chi tiết, bạn sẽ hiểu rõ hơn về cách áp dụng VLAN vào thực tế, từ đó nâng cao kỹ năng quản trị mạng của mình.
Mục lục
IV. Cấu hình VLAN trên thiết bị Cisco
* Yêu cầu: Trong lab này, chúng ta sẽ thực hành cấu hình VLAN trên switch Cisco. Mục tiêu là chia mạng thành các VLAN riêng biệt, gán cổng tương ứng và thiết lập kết nối giữa chúng. Sau khi cấu hình, chúng ta sẽ kiểm tra xem các thiết bị có thể giao tiếp đúng như mong muốn hay không.1. Mô hình thiết bị

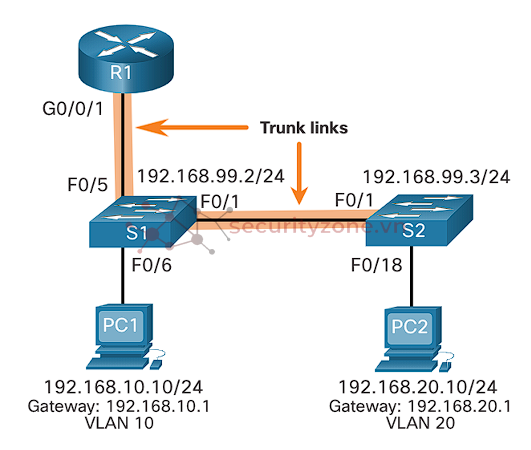

- Mô hình mạng sẽ cấu hình ở hình dưới đây
Bảng địa chỉ
| Subinterface | VLAN | IP Address |
| G0/0/1.10 | 10 | 192.168.10.1/24 |
| G0/0/1.20 | 20 | 192.168.20.1/24 |
| G0/0/1.99 | 99 | 192.168.99.1/24 |
2. Cấu hình thiết bị
Các bước thực hiện cấu hình VLAN.Bước 1. Tạo và đặt tên cho VLAN.
Mã:
S2(config)#vlan 10
S2(config-vlan)#name LAN10
S2(config-vlan)#vlan 20
S2(config-vlan)#name LAN20
S2(config-vlan)#vlan 99
S2(config-vlan)#name Managerment
S2(config-vlan)#exit- Tương tự cho S1

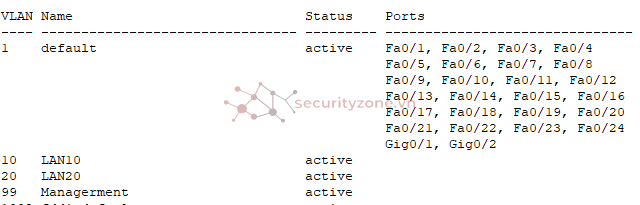

- Kiểm tra kết quả:
Bước 2. Tạo interface quản lý.
Mã:
S2(config)#int vlan 99
S2(config-if)#ip add 192.168.99.3 255.255.255.0
S2(config-if)#no shut
S2(config-if)#exitBước 3. Cấu hình access port.
Mã:
S2(config)#int f0/18
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 20
S2(config-if)#no shut
S2(config-if)#exitBước 4. Cấu hình trunking port.
Mã:
S2(config)#int f0/1
S2(config-if)#switchport mode trunk
S2(config-if)#end- Tương tự cho S1
Bước 5: Cấu hình cho router
Mã:
R1(config)#int g0/0/1.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip add 192.168.10.1 255.255.255.0
R1(config-subif)#exit
R1(config)#int g0/0/1.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip add 192.168.20.1 255.255.255.0
R1(config-subif)#exit
R1(config)#int g0/0/1.99
R1(config-subif)#encapsulation dot1Q 99
R1(config-subif)#ip add 192.168.99.1 255.255.255.0
R1(config-subif)#exit
R1(config)#int g0/0/1
R1(config-if)#no shut- Kiểm tra kết quả

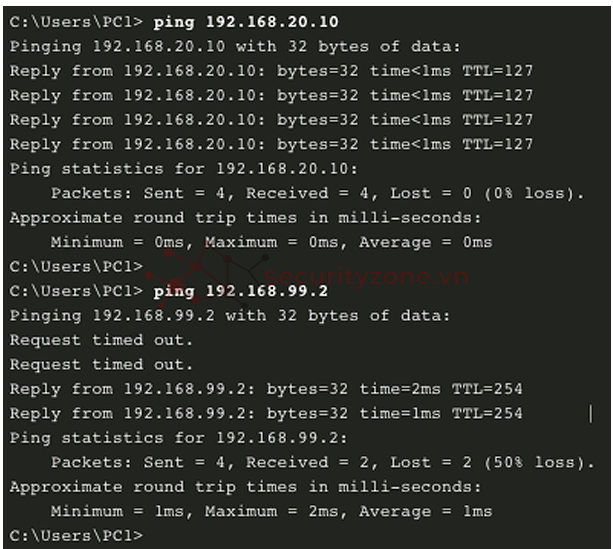

- PC VLAN 10 đã kết nối được với PC VLAN20
V. Kết luận
- Switch Layer 2 đóng vai trò quan trọng trong hệ thống mạng, giúp truyền dữ liệu hiệu quả giữa các thiết bị bằng cách sử dụng địa chỉ MAC. Việc triển khai VLAN giúp tối ưu hóa băng thông, tăng cường bảo mật và linh hoạt trong quản lý mạng. Đồng thời, hiểu rõ hai chế độ Access và Trunking giúp kết nối và phân chia VLAN hiệu quả, đảm bảo dữ liệu được truyền đúng cách giữa các thiết bị và mạng con.
- Tuy nhiên, việc triển khai VLAN cũng đòi hỏi kiến thức chuyên sâu và cấu hình chính xác để tránh các lỗi không mong muốn. Do đó, việc nắm vững các khái niệm về tầng liên kết dữ liệu, cơ chế hoạt động của switch, VLAN và cách thiết lập Access, Trunk Port là cần thiết để xây dựng một hệ thống mạng ổn định, bảo mật và hiệu quả.
